Угол внутренний для кабель-канала 22х10 AIM бел. (розн. упак. 4шт) DKC 00386R ДКС

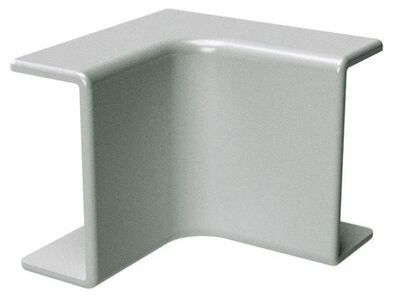

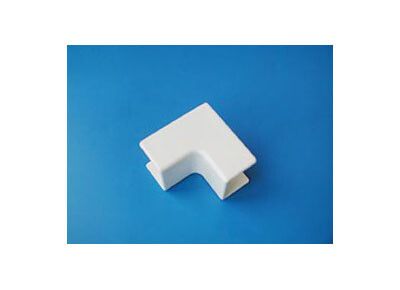

Угол внутренний для кабель-канала 22х10 белый от DKC (ДКС), артикул 00386r, предназначен для плавного перехода между участками кабель-канала под углом 90°, обеспечивая аккуратное и безопасное оформление проводки в помещениях. Этот элемент из серии In-liner Classic совместим с мини-каналами того же размера и используется там, где важна эстетика и надежность.

Назначение и область применения

Угол внутренний для кабель-канала 22х10 белый применяется для создания угловых соединений в кабельных трассах, когда необходимо изменить направление канала на 90° внутри одной плоскости - например, при прохождении проводки за стеной, вдоль потолка или вдоль пола. Подходит для офисов, квартир, учебных заведений и других интерьеров, где требуется невидимость коммуникаций и чистый внешний вид. Элемент не предназначен для наружной установки или мест с высокой механической нагрузкой.

Технические характеристики

• Угол изгиба: 90°
• Материал: Поливинилхлорид (ПВХ) - устойчив к деформации, не выгорает, не содержит галогенов
• Цвет: Чисто-белый - соответствует стандартным цветовым решениям интерьера
• Степень защиты IP40 - защита от твердых частиц крупнее 1 мм, но не от воды
• Форма: Симметричная - одинаково подходит для правых и левых поворотов
• Монтажная перфорация: Есть - возможность фиксации саморезами через отверстия
• Количество вводов: 2 - вход и выход для одного кабель-канала
• Количество отсеков: 1 - одноканальный дизайн
• Климатическое исполнение: УХЛ4 - рассчитан на работу в закрытых помещениях с умеренным климатом, температурой от −25C до +40C
• Способ установки крышки: Вставка внутрь - крышка не предусмотрена, элемент является частью корпуса

Совместимость и монтаж

Элемент полностью совместим с кабель-каналами серии In-liner Classic размером 22×10 мм. Для монтажа достаточно:

• Загнуть кабель-канал под нужным углом;
• Подрезать трубки точно по размеру, чтобы они плотно вошли в угол;
• Закрепить угол на стене с помощью саморезов через перфорацию (диаметр отверстий - 3–4 мм);
• Не требуются клей или специальные инструменты - все собирается методом вставки.

Обратите внимание: этот угол не имеет крышки - он уже встроен в конструкцию, поэтому после установки кабель-канал продолжается без необходимости дополнительно закрывать угол.

Безопасность и стандарты

Изготовлен из бесгалогенного ПВХ - при возгорании не выделяет токсичных паров, что важно для замкнутых пространств. Соответствует нормам безопасности для внутренней электромонтажной продукции. Климатическое исполнение УХЛ4 гарантирует стабильную работу в условиях обычных жилых и административных зданий. Напряжение и ток не регламентируются - элемент не является токонесущим компонентом.

Преимущества

• Аккуратный внешний вид благодаря матовой белой поверхности, которая не бросается в глаза
• Высокая долговечность материала - не боится влаги, химически стоек, не царапается легко
• Простота установки - не нужны дополнительные детали, всё работает как единая система
• Перфорация позволяет надежно закрепить угол даже на штукатурке или ГКЛ
• Совместимость с целой серией In-liner Classic - можно собрать сложную трассу из нескольких элементов

Ограничения применения

• Не предназначено для открытых площадок, улиц, сырых помещений (ванная, баня, подвал) - степень защиты IP40 исключает контакт с водой
• Не рекомендуется использовать в местах с частыми ударными воздействиями - материал пластиков, хотя и прочный, не выдерживает значительных механических нагрузок
• Не подходит для кабель-каналов другого размера - только 22×10 мм; попытки адаптации нарушают герметичность и прочность системы
• Не допускается использование в качестве ответвителя или распределительной коробки - только как поворотный элемент

Примеры использования

• Проход кабелей питания и Ethernet от стола к полу в офисном кабинете
• Создание вертикального поворота вдоль стены от розетки к светильнику
• Сборка трассы вокруг оконного проема или дверного косяка
• Монтаж в квартире при скрытом способе прокладки проводки перед финишной отделкой

Практические советы

• Перед монтажом проверьте, что кабель-каналы, которые будут соединяться этим углом, действительно имеют размер 22×10 мм - другие размеры не подойдут
• Если монтируете на гипсокартон, используйте дюбели-бабочки или анкеры для лучшего крепления
• Не затягивайте саморезы слишком сильно - ПВХ может растрескаться
• При использовании в сочетании с другими элементами серии In-liner Classic сохраняйте единую систему - смешивание с продукцией других брендов снижает качество сборки
• Храните в сухом месте - хоть материал не боится влаги, длительное воздействие сырости может вызвать помутнение поверхности
