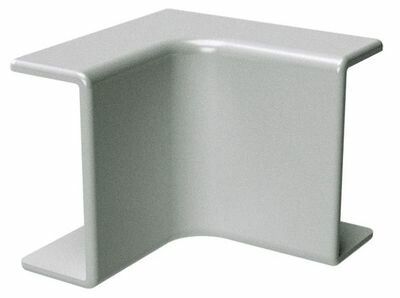

Угол внутренний для кабель-канала 30х10 AIM DKC 00387 ДКС

Угол внутренний для кабель-канала 30х10 от DKC (ДКС), артикул 00387, предназначен для плавного перехода кабельной трассы на внутренних углах 90°. Изделие совместимо с мини-каналами серии In-liner Classic и обеспечивает аккуратное, защищённое оформление проводов в помещениях с повышенными требованиями к внешнему виду.

Назначение и область применения

Угол внутренний для кабель-канала 30х10 используется для создания герметичных и эстетичных поворотов кабельной трассы внутри помещений. Подходит для прокладки слаботочных и силовых кабелей в офисах, квартирах, школах и других объектах с декоративными требованиями к проводке. Устанавливается там, где кабель-канал меняет направление под прямым углом в горизонтальной плоскости.

Технические характеристики

• Тип: внутренний угол 90°
• Габариты: соответствует профилю кабель-канала 30×10 мм
• Материал: поливинилхлорид (ПВХ), безгалогенный состав
• Цвет: чисто-белый (RAL 9016)
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, не предназначено для защиты от воды
• Конструкция: симметричная, с основанием и крышкой (крышка фиксируется методом вставки)
• Перфорация: есть отверстия для крепления саморезами
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C
• Количество отсеков: один
• Количество вводов: два - вход и выход кабеля

Совместимость и монтаж

Угол внутренний для кабель-канала 30х10 совместим исключительно с кабель-каналами серии In-liner Classic и аналогичными моделями с габаритами 30×10 мм. Крышка фиксируется путём вставки внутрь основания - без инструментов. Для надёжной установки рекомендуется использовать саморезы через предварительно просверленные отверстия в основании. Монтаж выполняется после прокладки кабелей в каналах. Не требует специального оборудования.

Безопасность и стандарты

Изделие изготовлено из безгалогенного ПВХ, что снижает выделение токсичных веществ при нагреве или возгорании. Соответствует требованиям безопасности для внутренней электромонтажной продукции в жилых и общественных зданиях. Степень защиты IP40 гарантирует безопасность от контакта с инструментами и крупными предметами, но не защищает от влаги - не применять во влажных средах без дополнительной защиты.

Преимущества

• Эстетично маскирует углы без острых краёв - идеально для интерьеров
• Простая сборка: крышка легко вставляется без клея или крепежа
• Высокая механическая прочность материала - устойчив к деформации и царапинам
• Защитная плёнка сохраняет поверхность при транспортировке и хранении
• Поддерживается широкий ассортимент аксессуаров серии In-liner Classic - можно собрать целую систему

Ограничения применения

• Не предназначен для наружной установки - материал не устойчив к УФ-излучению и перепадам температур ниже −25C
• IP40 не обеспечивает защиту от брызг, влаги и пыли высокой плотности - нельзя использовать в сырых помещениях (ванна, баня, подвалы без осушения)
• Совместим только с кабель-каналами 30×10 мм - не подходит для более широких или узких профилей
• Не рассчитан на нагрузку свыше массы стандартных кабелей - не использовать как несущий элемент

Примеры использования

• Обустройство кабельных трасс в офисах - вокруг столбов, дверных проёмов, углов стен
• Прокладка сети Ethernet, телефонии, видеонаблюдения в жилых комнатах
• Аксессуар для системы управления светом в современных интерьерах
• Сборка кабельных маршрутов в учебных классах и медицинских кабинетах

Практические советы

• Перед монтажом проверьте, чтобы внутренние стороны канала и угла имели одинаковый профиль - даже небольшое расхождение может вызвать щели
• При использовании саморезов не затягивайте слишком сильно - ПВХ может треснуть
• Если требуется несколько углов подряд, убедитесь, что между ними достаточно свободного пространства для изгиба кабелей - не перегибайте провода
• Для лучшей герметизации в местах стыков можно использовать термостойкий силиконовый герметик, но только если система не будет подвергаться воздействию влаги
• Храните продукцию в сухом месте, не под прямыми солнечными лучами - даже с защитной плёнкой длительное УФ-облучение снижает долговечность
