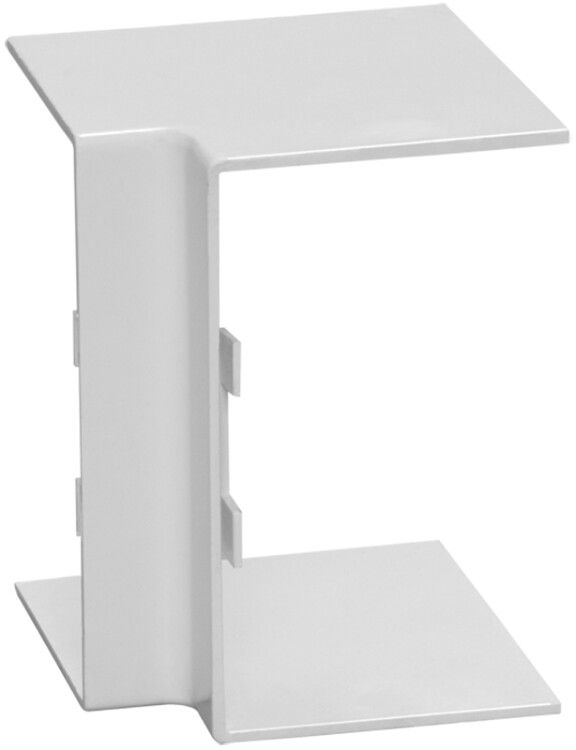

Внутренний вертикальный угол КМВ 15х10 (4 шт./комп.) | CKMP10D-V-015-010-K01 IEK

Угол внутренний вертикальный КМВ 15х10 от IEK предназначен для аккуратного оформления внутренних углов при соединении кабель-каналов серии ELECOR и ECOLINE. Упакован по 4 штуки - удобно для монтажа нескольких точек перегиба трассы.

Назначение и область применения

Угол внутренний вертикальный КМВ 15х10 используется при электромонтажных работах для создания чёткого, защищённого перехода между двумя участками кабель-канала, где трасса меняет направление под углом 90 градусов внутри помещения. Применяется там, где важно сохранить внешнюю целостность и безопасность проводки - например, в офисах, жилых домах, производственных цехах с закрытыми каналами.

Технические характеристики

• Тип: внутренний угол 90°
• Габариты: 15×10 мм - соответствует ширине и высоте кабель-каналов серии ELECOR
• Материал: полистирол - прочный, не поддерживающий горение пластик
• Цвет: чисто-белый - совпадает с цветом канала ELECOR, обеспечивает единый визуальный стиль
• Температурный диапазон: от –15 C до +60 C - подходит для большинства помещений, включая неотапливаемые зоны
• Срок службы: 25 лет - долговечность при соблюдении условий эксплуатации
• Форма: симметричная - одинаково подходит для правых и левых внутренних углов
• Покрытие: отсутствует - поверхность матовая, без лака или краски
• Нормативный документ: ТУ 2291-001-1436938-2008

Совместимость и монтаж

Угол внутренний вертикальный КМВ 15х10 совместим исключительно с кабель-каналами серии ELECOR и ECOLINE. Он не подойдёт для других брендов или моделей с другими габаритами.

Монтаж осуществляется методом защёлкивания: элемент просто вставляется в торец двух пересекающихся каналов до характерного щелчка. Нет необходимости использовать саморезы или клей. Соединение составное - угол фиксируется между двумя частями канала, образуя цельную систему.

Безопасность и стандарты

Материал изготовлен из самозатухающего полистирола, что снижает риск распространения пламени. Соответствует требованиям ТУ 2291-001-1436938-2008, регламентирующим безопасность изделий для электромонтажа в России.

Преимущества

• Не требует дополнительных крепёжных элементов - экономит время при установке
• Стандартная форма и размеры обеспечивают плотное прилегание без зазоров
• Белый цвет маскирует швы и не выделяется на фоне канала
• Высокая механическая прочность материала предотвращает деформацию при сборке и эксплуатации

Ограничения применения

• Не предназначена для открытого монтажа на улице - материал не рассчитан на воздействие УФ-лучей и осадков
• Не подходит для температур ниже –15 C - возможна хрупкость при заморозках
• Не совместим с кабель-каналами других серий (например, KVT, Schneider Electric, Legrand) из-за различий в профилях
• Не рекомендуется применять в местах с постоянным механическим ударным воздействием - например, рядом с движущимся оборудованием

Примеры использования

• Обрамление внутреннего угла в распределительном щите при прокладке силовых кабелей
• Переход между вертикальной и горизонтальной частью трассы в офисной перегородке
• Формирование углов при скрытой прокладке проводов в квартире с использованием кабель-каналов ELECOR

Практические советы

• Перед монтажом проверьте, чтобы края кабель-каналов были ровными - искривлённые срезы затруднят защёлкивание
• Если угол плохо фиксируется, слегка надавите на бока - иногда требуется усилие для полного входа в пазы
• При заказе учтите, что в одной упаковке 4 единицы - этого достаточно для 4 угловых соединений, но не для крупных объектов
• Не используйте этот угол вместо наружного - они имеют другую форму и не взаимозаменяемы
