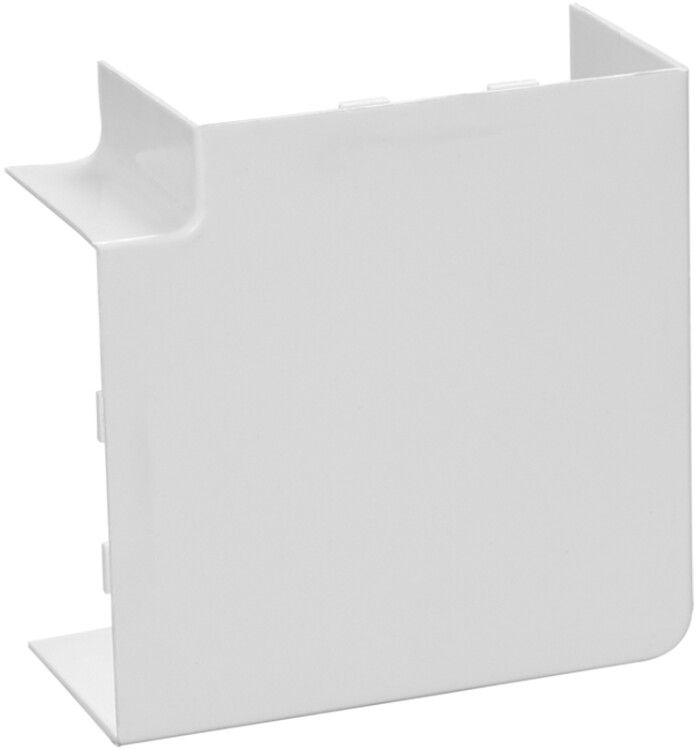

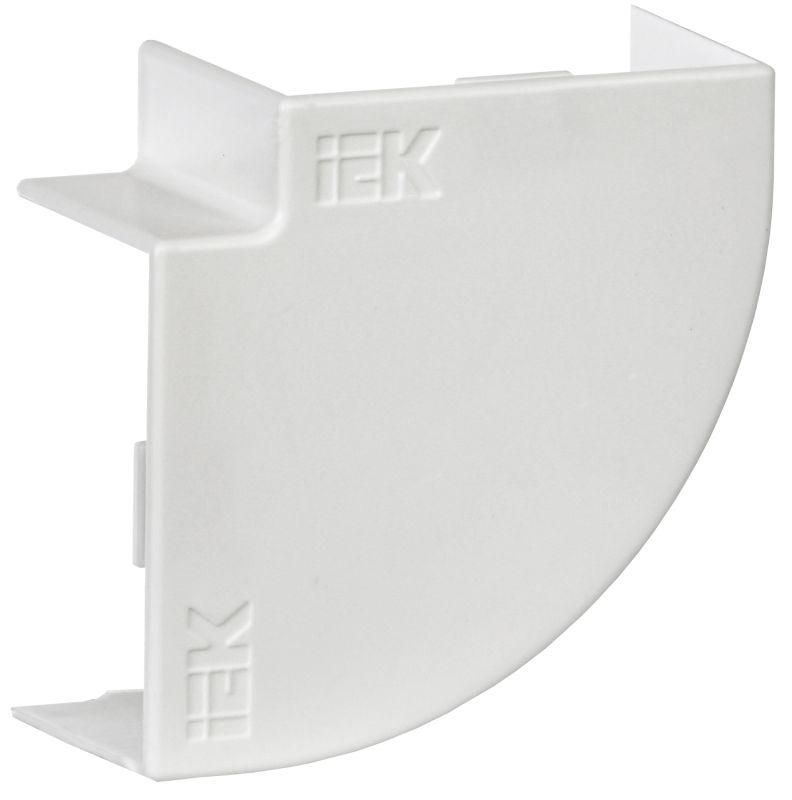

Поворот на 90 гр. КМП 15х10 (4 шт./комп.) | CKMP10D-P-015-010-K01 IEK

Поворот на 90 градусов КМП 15х10 (4 штуки в комплекте) от IEK - элемент для плавного перехода между участками кабель-канала серии ELECOR при изменении направления трассы на 90°. Комплект из четырёх углов обеспечивает удобство монтажа в углах помещений, особенно там, где важна аккуратная визуальная завершённость проводки.

Назначение и область применения

Поворот на 90 градусов КМП 15х10 предназначен для соединения двух параллельных участков кабель-канала под прямым углом. Используется исключительно внутри помещений при электромонтажных работах - например, при прокладке силовых или слаботочных кабелей в офисах, жилых домах, производственных помещениях. Элемент позволяет сохранить целостность канала, избежать острых перегибов и сделать трассу более эстетичной.

Технические характеристики

• Угол поворота: 90°
• Форма: плоский угол
• Материал: полистирол (тип пластмассы, устойчивый к механическим нагрузкам)
• Цвет: белый
• Температурный режим эксплуатации: от -15 C до +60 C
• Срок службы: 25 лет при соблюдении условий эксплуатации
• Тип крепления: защёлкивание - фиксация происходит при нажатии на боковые замки
• Покрытие: отсутствует - поверхность матовая, не окрашенная дополнительно
• Исполнение: верхняя часть - предназначена для установки на крышку кабель-канала
• Нормативный документ: ТУ 2291-001-1436938-2008

Совместимость и монтаж

Поворот на 90 градусов КМП 15х10 совместим с кабель-каналами серии ELECOR и ECOLINE, имеющими внутренние размеры 15×10 мм. Устанавливается на верхнюю часть канала - не требует демонтажа крышки. Для монтажа достаточно совместить выступы на угле с пазами на торце канала и плотно надавить до щелчка. Нет необходимости использовать крепёж, клей или инструменты. Убедитесь, что каналы перед установкой полностью заполнены кабелями, чтобы избежать деформации при защёлкивании.

Преимущества

• Не требует сверления или саморезов - монтаж занимает несколько секунд
• Гармонично сочетается с корпусами серии ELECOR по цвету и фактуре
• Выдерживает температурные колебания в пределах рабочего диапазона
• Четыре элемента в комплекте позволяют смонтировать один полный угол или заменить повреждённые детали
• Пластик не проводит ток - безопасен при работе с электрооборудованием

Ограничения применения

• Не предназначен для наружной установки - материал не устойчив к УФ-излучению и осадкам
• Не рекомендуется применять в местах с постоянными ударными нагрузками или высокой вибрацией
• Не совместим с кабель-каналами других серий, кроме ELECOR и ECOLINE
• Запрещено использование при температурах ниже -15 C и выше +60 C - возможна хрупкость или деформация
• Не используется в качестве самостоятельного кабель-канала - только как переходник между двумя прямыми участками

Примеры использования

• Переход кабель-канала от потолка к стене в офисном помещении
• Обводка трубопровода или радиатора в квартире при прокладке проводки
• Создание правильного угла в распределительной коробке при скрытой проводке
• Сборка многоуровневых трасс в серверных комнатах или на производстве

Практические советы

• Перед монтажом проверьте, что внутренний профиль кабель-канала точно соответствует размеру 15×10 мм - даже небольшая разница может помешать защёлкиванию
• Если кабели занимают больше 60% объёма канала, временно удалите часть проводов перед установкой угла - так легче добиться плотного соединения
• При использовании нескольких углов в одной трассе - начинайте сборку с самого нижнего участка, двигаясь вверх
• Храните комплект в сухом месте, избегая длительного воздействия прямого солнечного света - даже белый полистирол может пожелтеть
• Поворот на 90 градусов КМП 15х10 от IEK - идеальный вариант для быстрого ремонта или модификации существующих трасс без замены всего канала
