Внешний вертикальный угол КМН 15х10 (4 шт./комп.) | CKMP10D-N-015-010-K01 IEK

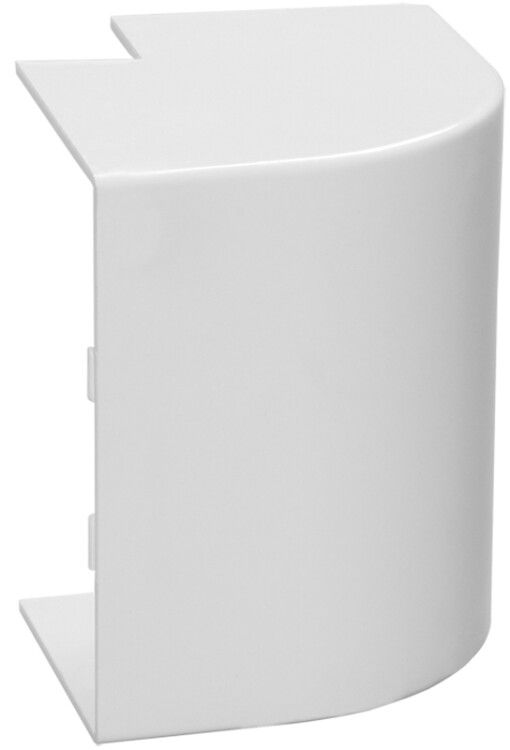

Угол внешний вертикальный КМН 15х10 (4 штуки в комплекте) от IEK предназначен для аккуратного соединения кабель-каналов на внешних углах при прокладке проводки. Комплект из четырёх углов обеспечивает удобство монтажа в типовых проектах, особенно совместим с сериями ELECOR и ECOLINE.

Назначение и область применения

Угол внешний вертикальный КМН 15х10 используется для оформления внешних углов при монтаже кабель-каналов. Применяется в электромонтажных работах там, где трасса меняет направление под 90 градусов - например, вдоль стен, в распределительных щитовых, на потолках или в коробах. Подходит для жилых, офисных и промышленных объектов. Удобен при использовании с кабель-каналами серии ELECOR и ECOLINE.

Технические характеристики

• Тип: внешний угол, фиксированный
• Угол изгиба: 90°
• Габариты: 15×10 мм (высота × глубина)
• Материал: полистирол (пластик)
• Цвет: белый
• Покрытие: отсутствует - поверхность матовая, без лака или краски
• Температурный диапазон: от -15C до +60C
• Срок службы: 25 лет
• Нормативный документ: ТУ 2291-001-1436938-2008
• Количество в комплекте: 4 штуки

Совместимость и монтаж

Угол внешний вертикальный КМН 15х10 совместим с кабель-каналами серии ELECOR и ECOLINE. Крепится методом защёлкивания - не требует сверления или саморезов. Для установки просто совмещаете боковые выступы угла с краями канала и надавливаете до характерного щелчка. Габариты 15×10 мм соответствуют стандартным каналам этой серии. Не совместим с другими сериями, если их внутренние размеры отличаются.

Безопасность и стандарты

Изделие изготовлено в соответствии с ТУ 2291-001-1436938-2008. Полистирол - материал, устойчивый к воздействию бытовой химии и не поддерживающий горение. Температурный режим (-15…+60C) позволяет использовать его в большинстве закрытых помещений, включая неотапливаемые зоны. Не рекомендуется применять в условиях постоянной влаги, открытого воздуха или прямого солнечного света - материал не UV-стабилизирован.

Преимущества

• Не требует дополнительных крепёжных элементов - монтаж защёлкиванием экономит время
• Стандартная цветовая гамма (белый) легко сочетается с любыми кабель-каналами ELECOR
• Четыре угла в одном комплекте - достаточно для одного полноценного поворота трассы
• Высокий срок службы (25 лет) при соблюдении условий эксплуатации
• Легкий вес и простота транспортировки

Ограничения применения

• Не предназначена для наружной установки - материал не устойчив к УФ-излучению и перепадам температур выше +60C
• Не подходит для высоконагруженных сред - не рассчитана на механические удары или давление
• Не совместима с кабель-каналами других серий, кроме ELECOR/ECOLINE, из-за различий в форме замков
• Запрещено использование в помещениях с температурой ниже -15C - возможна хрупкость материала

Примеры использования

• Обрамление поворота кабель-канала вдоль стены в квартире
• Переход между вертикальной и горизонтальной трассой в распределительном щите
• Оформление углов в офисных перегородках при прокладке сетевых кабелей
• Сборка многоканальных систем в цехах с минимальными требованиями к прочности

Практические советы

• Перед монтажом проверьте, что внутренняя ширина вашего кабель-канала точно соответствует 15 мм - иначе защёлка не сработает
• Если требуется несколько поворотов, заказывайте комплекты по 4 штуки - так проще планировать запас
• Не используйте инструменты для принудительного вдавливания - можно сломать защёлки
• Храните в сухом месте при комнатной температуре - переохлаждённый пластик становится хрупким
• Для более долговечной системы комбинируйте этот угол с другими деталями серии ELECOR - они созданы как единая система
