Угол внешний КМН ELECOR 25х16, 90° IEK (ИЭК) CKMP10D-N-025-016-K01

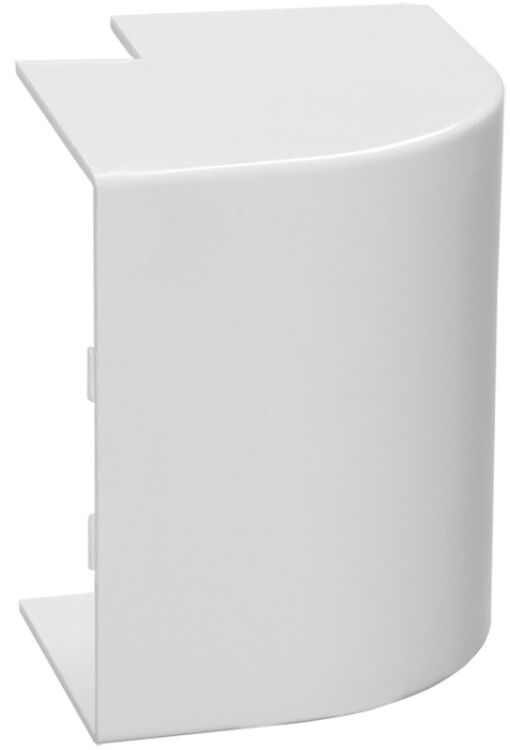

Угол внешний вертикальный КМН 25х16 (4 шт.) от IEK предназначен для аккуратного соединения кабель-каналов серии ELECOR при изменении направления трассы на 90 градусов. Этот элемент обеспечивает надёжную фиксацию и эстетичный вид монтажа, особенно в местах выхода проводов за пределы стен или перегородок.

Назначение и область применения

Угол внешний вертикальный КМН 25х16 (4 шт.) используется в электромонтажных работах для оформления внешних углов кабель-каналов. Он позволяет сохранить целостность трассы, избежать острых краёв и улучшить внешний вид установки. Применяется в жилых, офисных и промышленных помещениях при прокладке силовых и слаботочных кабелей внутри помещений.

Технические характеристики

• Тип: угол внешний, фиксированный, 90°
• Габариты: 25×16 мм - соответствует внутренним размерам кабель-каналов серии ELECOR
• Материал: полистирол - прочный, не поддерживающий горение пластик
• Цвет: белый - совпадает с цветом кабель-каналов ELECOR и ECOLINE
• Температурный режим: от -15C до +60C - подходит для большинства интерьерных условий
• Срок службы: 25 лет - долговечность при соблюдении условий эксплуатации
• Покрытие: отсутствует - поверхность матовая, не требует дополнительной защиты
• Нормативный документ: ТУ 2291-001-1436938-2008

Совместимость и монтаж

Угол внешний вертикальный КМН 25х16 (4 шт.) совместим исключительно с кабель-каналами серии ELECOR и ECOLINE. Крепление осуществляется методом защёлкивания - достаточно плотно прижать угол к торцу канала, пока он не щёлкнет. Нет необходимости в сверлении, саморезах или клее. Установка занимает несколько секунд. Для правильного монтажа убедитесь, что края канала ровные и не деформированы - иначе защёлка не сработает.

Преимущества

• Простой и быстрый монтаж без инструментов
• Точная геометрия - гарантирует герметичность и ровный переход между каналами
• Стандартный белый цвет - не бросается в глаза, легко сочетается с отделкой
• Высокая химическая стойкость - не реагирует на бытовые моющие средства
• Четыре единицы в упаковке - оптимально для типового монтажа одного угла

Ограничения применения

• Не предназначена для наружной установки - материал не выдерживает УФ-излучения и осадков
• Не рекомендуется использовать в условиях температуры ниже -15C - возможна хрупкость материала
• Не совместим с кабель-каналами других серий (например, KONCEP, VIKO, DEKKO)
• Не подходит для нагрузок выше веса кабеля - не является несущим элементом

Примеры использования

• Обрамление поворота кабель-канала вдоль стены в квартире при прокладке проводки для розеток
• Переход трассы от потолка к вертикальной стене в офисном помещении
• Формирование угла при выводе кабелей от распределительного щита к розеткам в коридоре
• Создание чистого визуального контура в системах управления зданием (BMS)

Практические советы

• Перед монтажом проверьте, чтобы внутренние размеры кабель-канала точно соответствовали 25×16 мм - даже небольшая разница может помешать защёлке
• Если угол не фиксируется, попробуйте слегка согнуть его по центральной линии - иногда это помогает активировать защёлки
• Не используйте этот угол в качестве декора вне системы кабель-каналов - он не рассчитан на самостоятельное крепление
• Храните в сухом месте при комнатной температуре - высокая влажность может вызвать деформацию
• При замене старого угла - сначала снимите крышку канала, затем аккуратно отожмите защёлки, чтобы не повредить основание
