Внешний вертикальный угол КМН 16х16 (4 шт./комп.) | CKMP10D-N-016-016-K01 IEK

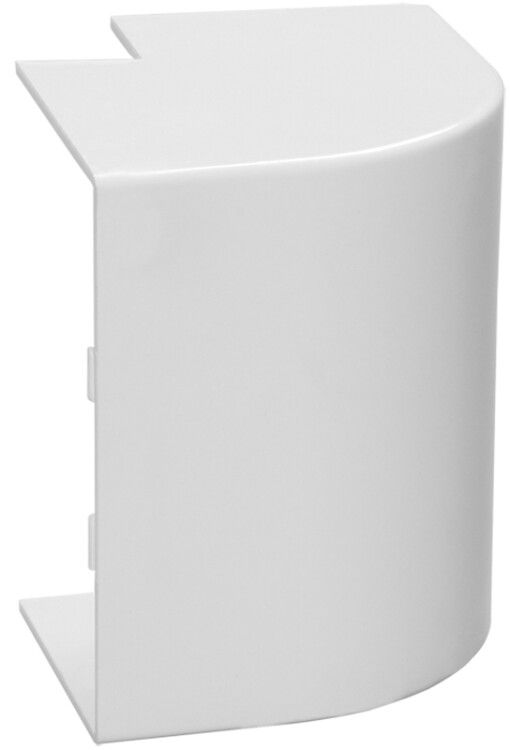

Угол внешний вертикальный КМН 16х16 (4 шт./комплект) от IEK предназначен для аккуратного соединения кабель-каналов на внешних углах при прокладке проводки. Этот элемент из полистирола совместим с сериями ELECOR и ECOLINE, обеспечивает надежную фиксацию защёлкиванием и сохраняет эстетичный вид трассы. Артикул ckmp10d-n-016-016-k01.

Назначение и область применения

Угол внешний вертикальный КМН 16х16 используется для оформления внешнего угла при пересечении кабель-каналов под углом 90°. Применяется в электромонтажных работах внутри помещений - например, при прокладке силовых или слаботочных сетей в офисах, жилых домах, производственных помещениях. Элемент позволяет скрыть стыки между каналами, делая трассу аккуратной и безопасной.

Технические характеристики

• Тип изделия: угол внешний
• Угол соединения: 90°
• Размеры профиля: 16×16 мм - соответствует ширине и высоте кабель-каналов серии ELECOR
• Материал: полистирол - легкий, прочный, не поддерживающий горение
• Цвет: белый - сочетается с большинством кабель-каналов
• Температура эксплуатации: от –15C до +60C - подходит для внутренней установки в условиях обычного микроклимата
• Срок службы: 25 лет - долговечность при соблюдении условий эксплуатации
• Тип крепления: защёлкивание - не требует дополнительных крепежей
• Исполнение: фиксированное - не регулируется после установки
• Покрытие: отсутствует - поверхность матовая, без лакового или металлического слоя
• Нормативный документ: ТУ 2291-001-1436938-2008

Совместимость и монтаж

Угол внешний вертикальный КМН 16х16 (артикул ckmp10d-n-016-016-k01) совместим исключительно с кабель-каналами серии ELECOR и ECOLINE того же размера - 16×16 мм. Установка происходит путём плотного защёлкивания на торец канала: достаточно совместить выступы с пазами и надавить до щелчка. Для правильной сборки проверьте, чтобы края канала были ровными и без деформаций. Комплект содержит 4 единицы - хватает для одного полноценного поворота.

Безопасность и стандарты

Изделие изготовлено из самозатухающего полистирола, что снижает риск распространения пламени. Соответствует требованиям ТУ 2291-001-1436938-2008. Не рекомендуется использовать в местах с повышенным уровнем влаги, воздействием открытого огня или температурой выше +60C.

Преимущества

• Не требует сверления или клея - монтаж занимает несколько секунд
• Стандартный размер 16×16 мм гарантирует точное соответствие кабель-каналам ELECOR
• Белый цвет маскирует швы и не бросается в глаза
• Высокая механическая прочность материала при минимальном весе
• Подходит для многократной сборки/разборки трассы без потери формы

Ограничения применения

• Не предназначена для наружной установки - материал не устойчив к УФ-излучению и осадкам
• Не работает с кабель-каналами других серий или размеров (например, 25×16 или 40×16)
• Запрещено применять при температурах ниже –15C - возможна хрупкость материала
• Не подходит для защиты кабелей под нагрузкой более 10 А без дополнительной теплоотдачи

Примеры использования

• Обрамление поворота трассы в коридоре квартиры при замене проводки
• Соединение двух направлений кабель-канала возле распределительного щита
• Формирование угла при прокладке сети Ethernet или видеонаблюдения в офисе
• Аксессуар для завершения маршрута в зонах с ограниченным пространством - например, около дверных рам

Практические советы

• Перед монтажом убедитесь, что концы кабель-каналов обрезаны ровно - неровный край затруднит защёлкивание
• Если угол плохо фиксируется, проверьте наличие заводских защёлок - они должны быть целыми и гибкими
• Для удобства сборки используйте комплект из 4 штук сразу - так вы получите один цельный поворот без лишних стыков
• Не применяйте этот угол вместо внутреннего - он рассчитан только на внешние повороты
• Храните в сухом месте при комнатной температуре - перегрев или холод могут изменить форму детали
