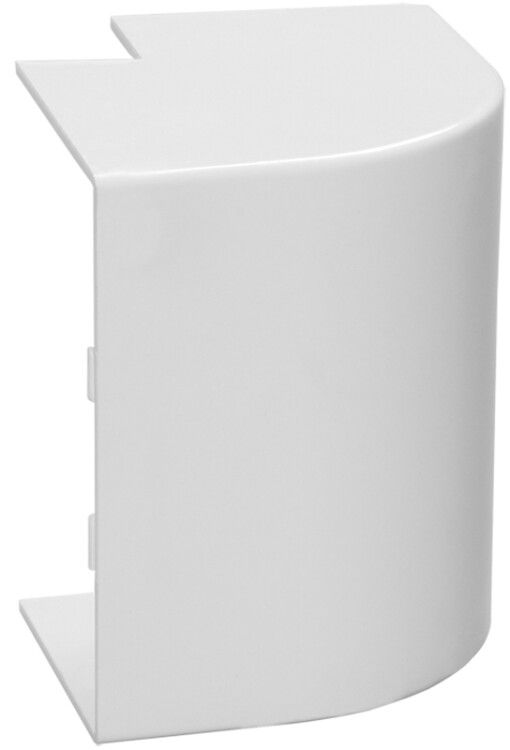

Угол внешний КМН ELECOR 12х12, 4 шт/компл IEK (ИЭК) CKMP10D-N-012-012-K01-R

Внешний угол КМН 12×12 (комплект 4 шт) от IEK предназначен для аккуратного оформления внешних углов при укладке кабель-каналов серии ELECOR. Комплект из четырёх элементов обеспечивает надёжное соединение трассы под углом 90 градусов без необходимости резки каналов.

Назначение и область применения

Внешний угол КМН 12×12 используется в электромонтажных работах для завершения маршрутов кабель-каналов там, где требуется изменить направление трассы наружу под прямым углом. Подходит для установки в помещениях с нормальной влажностью - офисах, жилых зонах, административных и производственных объектах. Элемент позволяет сохранить целостность системы защиты проводов и создаёт аккуратный визуальный переход между участками канала.

Технические характеристики

• Тип изделия: внешний угол
• Угол изгиба: 90°
• Габариты: 12 × 12 мм - соответствует внутренним кабель-каналов серии ELECOR
• Материал: полистирол - прочный, некоррозирующий пластик
• Цвет: белый - совпадает с цветом основных компонентов серии ELECOR
• Температурный режим эксплуатации: от –15 C до +60 C
• Срок службы: 25 лет при соблюдении условий эксплуатации
• Тип крепления: защёлкивание под нажимом - без инструментов
• Покрытие: отсутствует - поверхность матовая, без лакового слоя
• Исполнение: фиксированное - нельзя регулировать угол после сборки

Совместимость и монтаж

Внешний угол КМН 12×12 совместим исключительно с кабель-каналами серии ELECOR и ECOLINE. Он плотно защёлкивается на конце прямого участка канала - достаточно приложить усилие рукой до характерного щелчка. Установка возможна как на вертикальной, так и на горизонтальной поверхности. Для демонтажа необходимо аккуратно оттянуть боковые защёлки и вытащить угол.

Преимущества

• Не требует сверления, клея или саморезов - монтаж занимает несколько секунд
• Обеспечивает герметичность стыка без дополнительных уплотнителей
• Сохраняет единый дизайн всей системы благодаря точному соответствию профилю кабель-каналов
• Выдерживает механические нагрузки при правильном монтаже - не деформируется под весом проводов

Ограничения применения

• Не предназначена для открытого воздуха - материал не рассчитан на длительное воздействие УФ-лучей и осадков
• Не рекомендуется использовать в местах с температурой ниже –15 C или выше +60 C - риск хрупкости или деформации
• Подходит только для систем с прямоугольным сечением 12×12 мм - несовместим с другими размерами или сериями
• Запрещено применять в взрывоопасных средах - отсутствие специального исполнения

Примеры использования

• Оформление внешнего угла при прокладке силовой сети в офисе через стену
• Переход трассы от потолочного кабель-канала к вертикальному столбу
• Строительство распределительных щитов с закрытыми маршрутами
• Монтаж сигнализационных и слаботочных сетей в квартире

Практические советы

• Перед монтажом проверьте, что край кабель-канала ровный - неровная поверхность снижает качество защёлкивания
• Не используйте силу инструментов при установке - можно повредить защёлки
• Если нужен угол другого типа (например, внутренний или на 45°), выбирайте аналогичные элементы той же серии - они обеспечивают одинаковый уровень совместимости
• Комплект из 4 штук достаточен для одного полноценного поворота; запасные части лучше заказывать заранее
