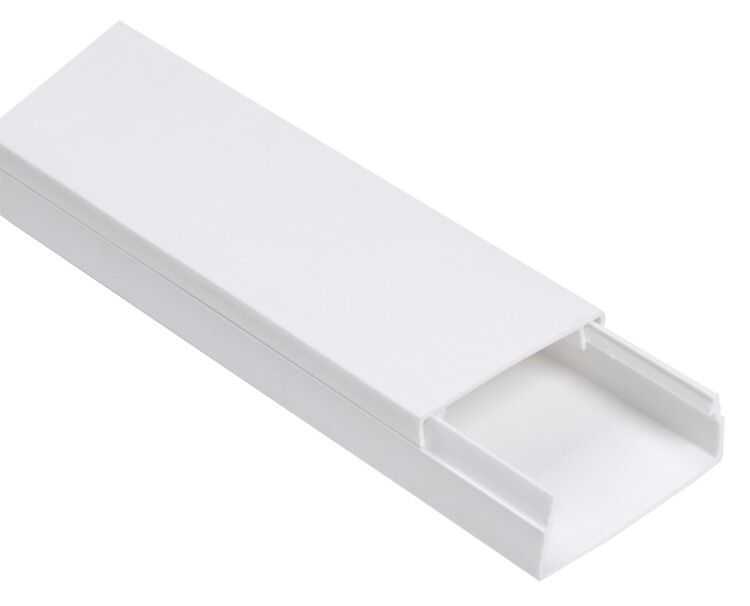

Кабель-канал ECOLINE L2000 12х12 белый, 120м IEK (ИЭК) CKK11-012-012-1-K01

Кабель-канал 12х12 пластик белый (120 м) от IEK (ИЭК), артикул ckk11-012-012-1-k01, предназначен для открытой прокладки кабелей в помещениях с минимальными требованиями к защите от внешних воздействий. Этот элемент из серии ECOLINE обеспечивает упорядоченную и безопасную организацию проводки, сохраняя эстетичный вид монтажа.

Назначение и область применения

Кабель-канал 12х12 пластик белый (120 м) используется для прокладки силовых и слаботочных кабелей в жилых, офисных и промышленных зданиях. Подходит для монтажа в местах, где требуется скрытая, но доступная для обслуживания трасса: вдоль стен, потолков, в коридорах, на этажах. Применяется в системах автоматизации, освещения, связи. Может использоваться совместно с подъемными коробками типа КМКУ для установки выключателей, розеток и других электроустановочных изделий.

Технические характеристики

• Габариты: 12×12 мм (наружные), внутреннее сечение - 14,5 мм
• Полезное сечение: 144 мм2 - позволяет разместить несколько кабелей малого сечения
• Материал: ПВХ, не поддерживающий горение (класс FV(ПВ)0 по ГОСТ 28779-90)
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, не защищен от воды
• Огнестойкость: да - материал не распространяет пламя
• Цвет: чисто-белый
• Длина одного отрезка: 2 м
• Общая длина в бухте: 120 м (60 отрезков)
• Температурный режим монтажа: от –15 C до +60 C
• Срок службы: 25 лет при соблюдении условий эксплуатации
• Нормативный документ: ТУ 2291-001-1436938-2008

Совместимость и монтаж

Кабель-канал 12х12 пластик белый (120 м) имеет перфорацию с шагом 200 мм по всему основанию - удобно крепится саморезами или дюбелями к бетону, кирпичу, гипсокартону. Крышка съемная, фиксируется двойным замком - легко открывается для прокладки или замены кабелей. Совместим со всеми комплектующими серии ECOLINE: углы, тройники, заглушки. Для монтажа используются стандартные крепежи диаметром до 4 мм. Учитывайте, что внутренний диаметр 14,5 мм ограничен - не подходят кабели с наружным диаметром более 12–13 мм.

Безопасность и стандарты

Материал ПВХ соответствует классу FV(ПВ)0 по ГОСТ 28779-90 - не поддерживает горение и не выделяет токсичных веществ при нагреве. Степень защиты IP40 исключает попадание инструментов и крупных частиц, но не предназначена для влажных помещений или наружной установки. Соответствует требованиям ТУ 2291-001-1436938-2008, рекомендован для использования в рамках проектирования электроснабжения.

Преимущества

• Высокая прочность ПВХ при низком весе - легкий монтаж и транспортировка
• Съемная крышка с двойным замком - быстрый доступ к кабелям без демонтажа всего канала
• Перфорация каждые 200 мм - точное и надежное крепление даже на шершавых поверхностях
• Белый цвет - хорошо сочетается с интерьерами, маскирует монтаж
• Долгий срок службы - 25 лет при нормальных условиях

Ограничения применения

• Не применяется во влажных средах (ванная, баня, улица) - степень защиты IP40 недостаточна
• Не подходит для кабелей с наружным диаметром свыше 13 мм - риск перегрузки сечения
• Не рассчитан на высокую механическую нагрузку - нельзя использовать там, где есть риск удара или давления
• При температурах ниже –15 C материал становится хрупким - запрещён монтаж в холодных неотапливаемых помещениях зимой

Примеры использования

• Прокладка кабелей питания для светильников в офисном помещении
• Скрытие сетевых и телефонных проводов в коридорах многоквартирного дома
• Подключение розеток через подъемные коробки КМКУ в учебных классах
• Монтаж сигнализационных кабелей в административных зданиях

Практические советы

• Перед монтажом проверьте, чтобы все кабели поместились в канале с запасом - не забивайте сечение полностью
• При необходимости резки используйте ножницы по металлу или ножовку - край должен быть ровным, без заусенец
• Для длинных трасс используйте угловые и переходные элементы серии ECOLINE - так снижаются напряжения на кабелях
• Не закрывайте крышку, пока не убедитесь, что кабели не пережаты - это предотвращает повреждение изоляции
• Храните бухты в сухом месте, избегайте прямого солнца - длительное UV-воздействие может изменить цвет и структуру ПВХ
