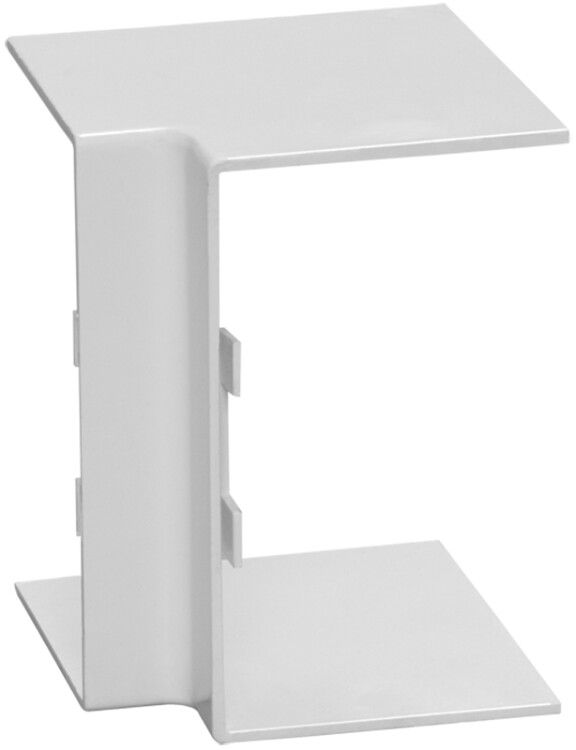

Внутренний угол КМВ 12х12 (4шт/компл) IEK | CKMP10D-V-012-012-K01-R

Угол внутренний вертикальный КМВ 12х12 (4 штуки в комплекте) от IEK предназначен для аккуратного соединения кабель-каналов на внутренних углах при электромонтаже. Комплект из четырёх элементов обеспечивает надёжную фиксацию и чистый внешний вид трассы. Этот угол совместим с кабель-каналами серии ELECOR и ECOLINE.

Назначение и область применения

Угол внутренний вертикальный КМВ 12х12 используется для оформления переходов кабель-каналов под углом 90° внутри помещений. Применяется в электромонтажных работах при прокладке проводов и кабелей в жилых, офисных и промышленных зонах. Подходит для открытой прокладки в местах, где требуется сохранить эстетику и целостность трассы.

Технические характеристики

• Тип: внутренний угол 90°
• Размеры: 12×12 мм - соответствует ширине и высоте кабель-каналов серии ELECOR
• Материал: полистирол - прочный, lightweight пластик, устойчивый к механическим воздействиям
• Цвет: чисто-белый - сочетается с большинством кабель-каналов и интерьерами
• Температура эксплуатации: от -15C до +60C - подходит для условий большинства помещений
• Срок службы: 25 лет - долговечность при соблюдении условий эксплуатации
• Форма: симметричная - одинаковый профиль по обоим плечам
• Покрытие: отсутствует - поверхность матовая, без лака или глянца
• Количество в комплекте: 4 штуки - хватает для типового монтажа нескольких углов

Совместимость и монтаж

Угол внутренний вертикальный КМВ 12х12 совместим исключительно с кабель-каналами серии ELECOR и ECOLINE. Он не подходит для других брендов или моделей с другим профилем.

Монтаж осуществляется методом защёлкивания: элемент плотно фиксируется на конце двух перпендикулярных участков канала без дополнительных крепежей. Установка требует точного совпадения размеров - каналы должны иметь ту же глубину и ширину (12 мм). Для сборки достаточно слегка придавить угол до характерного щелчка.

Безопасность и стандарты

Изделие изготовлено из самозагасающего полистирола, что снижает риск распространения горения. Соответствует требованиям безопасности для электромонтажных систем в помещениях с нормальной влажностью. Не имеет сертификата UL или CE - применяется в рамках российских нормативов для внутренней прокладки.

Преимущества

• Не требует клея или винтов - быстрый и чистый монтаж
• Стандартная форма и цвет обеспечивают единообразие всей трассы
• Высокая стойкость к деформациям при температуре до +60C
• Комплект из 4 штук позволяет смонтировать несколько углов без доп purchases

Ограничения применения

• Не предназначена для наружной установки - материал не устойчив к УФ-излучению и осадкам
• Не рекомендуется использовать в условиях постоянной влажности (например, в сырых цехах без вентиляции)
• Не совместим с кабель-каналами других серий (например, KVT, Schneider, Legrand)
• Не выдерживает значительные нагрузки - не служит опорой для тяжёлых кабелей или труб

Примеры использования

• Обрамление кабель-трассы в офисе при повороте канала вокруг колонны
• Соединение вертикального и горизонтального участка в распределительном щите
• Формирование угла в коридоре между двумя рядами кабель-каналов
• Завершение трассы в квартире перед выходом к розетке или выключателю

Практические советы

• Перед монтажом проверьте, чтобы края кабель-каналов были ровными - неровный срез затруднит защёлкивание
• Если угол плохо фиксируется, слегка подогните его плечи руками - полистирол легко гнётся при комнатной температуре
• Не используйте этот угол вместо наружного - он не рассчитан на внешние повороты
• При необходимости замены - можно демонтировать без повреждения канала: просто оттяните угол в сторону
• Учитывайте посадочный размер 12×12 мм - если ваш канал отличается даже на 1 мм, угол не подойдёт
