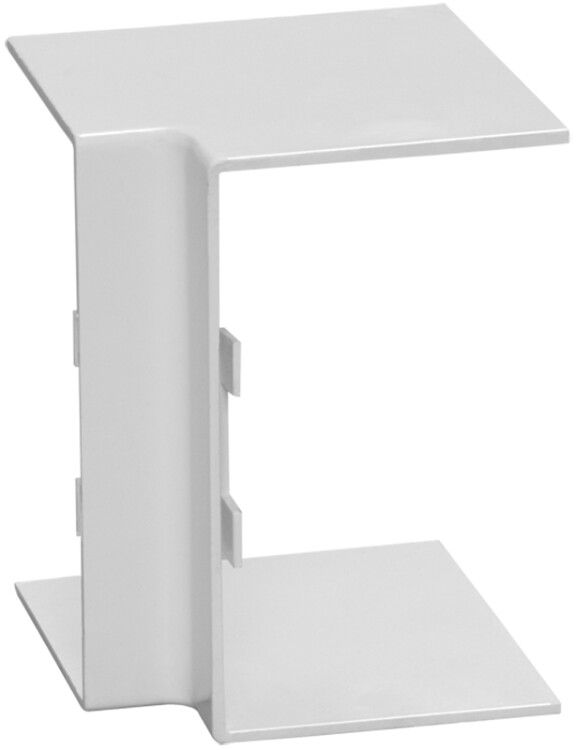

Внутренний вертикальный угол КМВ 40x16 (4 шт./комп.) | CKMP10D-V-040-016-K01 IEK

Угол внутренний вертикальный КМВ 40x16 (4 шт./комплект) от IEK предназначен для аккуратного соединения кабель-каналов серии ELECOR при изменении направления трассы под углом 90°. Комплект из четырёх элементов обеспечивает надёжную и эстетичную фиксацию в местах внутренних поворотов, особенно в условиях электромонтажных работ.

Назначение и область применения

Угол внутренний вертикальный КМВ 40x16 используется для оформления внутренних углов при укладке кабель-каналов. Он позволяет сохранить целостность трассы, скрыть стыки и придать монтажу аккуратный вид. Применяется в офисах, жилых зданиях, производственных помещениях - там, где требуется скрытая прокладка проводов и соблюдение эстетики. Подходит для комплектов серии ELECOR и ECOLINE.

Технические характеристики

• Тип: угол внутренний, 90°
• Габариты: 40×16 мм - соответствует ширине и высоте кабель-канала серии ELECOR
• Материал: полистирол - прочный, не поддерживающий горение пластик
• Цвет: чисто-белый - совпадает с цветом кабель-каналов ELECOR
• Способ монтажа: защёлкивание - не требует дополнительных крепёжных элементов
• Температурный режим: от -15C до +60C - подходит для помещений с нормальным микроклиматом
• Срок службы: 25 лет - долговечность при правильной эксплуатации
• Форма: симметричная - одинаково подходит для всех сторон стыка
• Покрытие: отсутствует - поверхность матовая, не царапается при сборке
• Нормативный документ: ТУ 2291-001-1436938-2008

Совместимость и монтаж

Угол внутренний КМВ 40x16 совместим исключительно с кабель-каналами серии ELECOR и ECOLINE. Его форма и размеры точно соответствуют профилю этих каналов, что гарантирует плотное защёлкивание без люфтов. Для установки достаточно совместить боковые выступы угла с краями канала и слегка надавить - механизм фиксируется автоматически. Нет необходимости сверлить, использовать саморезы или клей. Установка занимает несколько секунд.

Безопасность и стандарты

Изделие изготовлено из самозатухающего полистирола, соответствует требованиям безопасности при использовании в электромонтажных системах. Соответствие ТУ 2291-001-1436938-2008 подтверждает соответствие техническим условиям производства, установленным производителем IEK.

Преимущества

• Не требует инструментов - монтируется руками за считанные секунды
• Сохраняет внешнюю целостность трассы - нет открытых щелей или переломов
• Стойкий к механическому воздействию - не деформируется при обычном обслуживании
• Легко заменяется - при повреждении можно снять и заменить один элемент без демонтажа всей трассы
• Поддерживает единый дизайн - белый цвет гармонирует с остальными элементами серии ELECOR

Ограничения применения

• Не предназначена для наружной установки - материал не рассчитан на УФ-излучение и осадки
• Не рекомендуется для температур ниже -15C - возможна хрупкость материала
• Не совместим с кабель-каналами других серий (например, KVT, Schneider, Legrand) - габариты отличаются
• Не подходит для силовых кабелей с высокой тепловой нагрузкой - не является термостойким корпусом

Примеры использования

• Обрамление поворота кабель-канала в коридоре квартиры
• Соединение двух участков трассы в распределительном щите
• Переход между стеной и потолком в офисе при прокладке сетевых кабелей
• Аксессуар для завершения монтажа в детской комнате - безопасная, гладкая форма без острых краёв

Практические советы

• Перед монтажом проверьте, чтобы края кабель-канала были ровными - искривлённые края могут помешать защёлкиванию
• Если угол плохо фиксируется, убедитесь, что используете именно продукцию IEK серии ELECOR - другие аналоги имеют другую толщину стенок
• Комплект из 4 штук рассчитан на один полноценный поворот (четыре стороны). Не экономьте - лучше купить лишний комплект на случай брака
• При ремонте не пытайтесь перегнуть угол - он не гнётся, только защёлкивается. Если нужен другой радиус - выбирайте гибкий кабель-канал
• При работе в пыльных помещениях протирайте контакты перед установкой - грязь снижает надёжность защёлки
