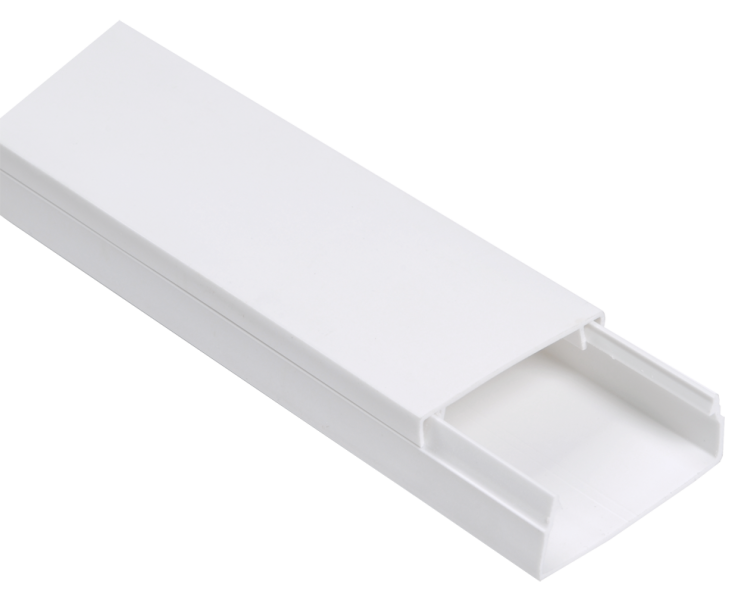

Кабель-канал 40х16 L2000 пластик ЭЛЕКОР IEK CKK10-040-016-1-K01

Кабель-канал 40х16 пластик белый (30 м) от IEK (ИЭК) серии ELECOR предназначен для открытой прокладки кабелей в помещениях - обеспечивает организованную, защищённую и эстетичную маршрутизацию проводов. Артикул ckk10-040-016-1-k01 рассчитан на длительную эксплуатацию в условиях электромонтажных работ.

Назначение и область применения

Кабель-канал 40х16 пластик белый (30 м) используется для прокладки силовых, слаботочных и управляющих кабелей внутри зданий. Подходит для офисов, жилых домов, административных помещений, производственных участков с невысокими требованиями к защите от внешних воздействий. Может применяться совместно с подъемными коробками типа КМКУ для монтажа выключателей, розеток и других электроустановочных изделий.

Технические характеристики

• Габариты: 40×16 мм - высота и ширина канала
• Полезное сечение: 475 мм2 - позволяет разместить несколько кабелей одновременно
• Материал: ПВХ, не поддерживающий горение (соответствует классу FV(ПВ)0 по ГОСТ 28779-90)
• Степень защиты IP40: предотвращает попадание твердых частиц крупнее 1 мм, не защищает от воды
• Длина одного отрезка: 2 метра
• Общая длина в упаковке: 30 метров (15 отрезков)
• Цвет: чисто-белый
• Температурный режим монтажа: от –15 C до +60 C
• Срок службы: 25 лет при соблюдении условий эксплуатации
• Нормативный документ: ТУ 2291-001-1436938-2008

Совместимость и монтаж

Основание кабель-канала имеет перфорацию с шагом 200 мм - позволяет крепить канал саморезами или дюбелями к стенам, потолкам, деревянным или бетонным поверхностям. Крышка свободного типа легко открывается и закрывается без инструментов - удобна для доступа к кабелям при обслуживании. Двойной замок на соединении отрезков обеспечивает плотное прилегание и исключает случайное раскрытие. Совместим с фурнитурой серии ELECOR: углы, тройники, заглушки и ответвители того же форм-фактора.

Безопасность и стандарты

• Материал ПВХ не распространяет горение - снижает риск возгорания при аварийном нагреве
• Огнестойкость подтверждена - материал не поддерживает самостоятельное горение после удаления источника пламени
• Соответствие ТУ 2291-001-1436938-2008 гарантирует соответствие внутренним стандартам производства IEK

Преимущества

• Высокая прочность ПВХ-конструкции при минимальном весе
• Легкий монтаж благодаря перфорации и свободной крышке
• Эстетичный белый цвет хорошо сочетается с интерьерами
• Доступ к кабелям без демонтажа всего канала
• Долгий срок службы - 25 лет без потери функциональности

Ограничения применения

• Не предназначен для наружной прокладки - IP40 не защищает от влаги и осадков
• Не рекомендуется использовать в местах с постоянным контактом с химически активными веществами (например, растворителями, маслами)
• При температурах ниже –15 C материал становится хрупким - избегайте монтажа в холодных неотапливаемых помещениях зимой
• Не подходит для прокладки кабелей с высокой тепловой нагрузкой - превышение допустимой температуры может деформировать профиль

Примеры использования

• Прокладка групповых кабелей от щита до розеток в квартире
• Маршрутизация сигнальных проводов на автоматизированных линиях
• Скрытая прокладка вдоль стен в офисах с отделкой гипсокартоном
• Подключение светильников через подъемные коробки КМКУ

Практические советы

• При расчете длины учтите запас на изгибы и соединения - каждый угол требует дополнительных 5–10 см
• Используйте только комплектующие серии ELECOR - другие производители могут иметь отличия в форме замка
• При необходимости резки используйте ножницы по металлу или ножовку - срез должен быть ровным для герметичного соединения
• Не затягивайте крепеж слишком сильно - это может деформировать стенки канала
• Для больших объемов кабелей проверьте, чтобы суммарное сечение не превышало 475 мм2 - перегрузка снижает теплоотвод и увеличивает риск перегрева
