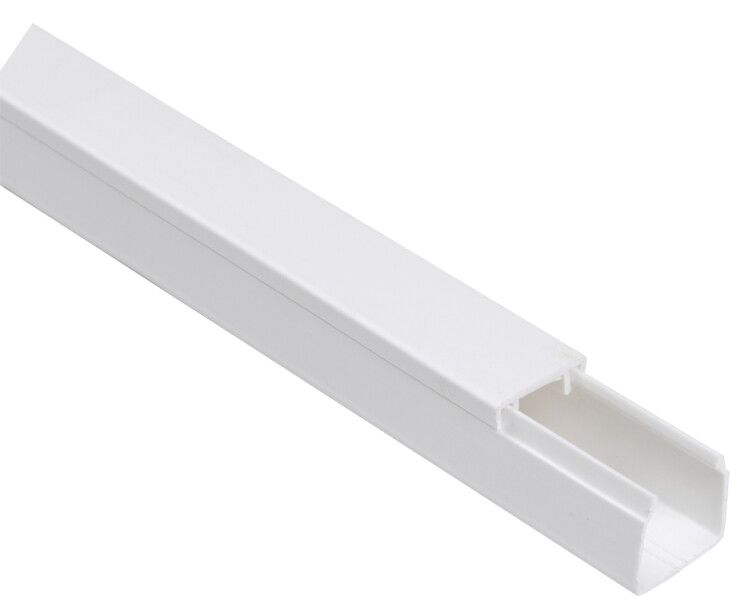

Кабель-канал ECOLINE L2000 16х16 белый, 84 м IEK (ИЭК) CKK11-016-016-1-K01

Кабель-канал 16х16 пластик белый (84 м) от IEK (ИЭК) серии ECOLINE предназначен для открытой прокладки кабелей в помещениях - обеспечивает организованную, защищённую и эстетичную маршрутизацию проводов. Артикул ckk11-016-016-1-k01 рассчитан на длительную эксплуатацию в условиях электромонтажных работ.

Назначение и область применения

Кабель-канал 16х16 пластик белый (84 м) используется для прокладки силовых, слаботочных и коммуникационных кабелей внутри зданий. Подходит для офисов, жилых помещений, административных и промышленных объектов. Обеспечивает защиту проводов от механических воздействий, пыли и случайного контакта. Может использоваться совместно с подъемными коробками типа КМКУ для монтажа выключателей, розеток и других электроустановочных изделий.

Технические характеристики

• Размеры: 16×16 мм - внутреннее сечение 256 мм2
• Материал: ПВХ, соответствует классу FV(ПВ)0 по ГОСТ 28779-90
• Цвет: чисто-белый
• Длина одного отрезка: 2 м
• Общая длина в упаковке: 84 м (42 отрезка)
• Тип крышки: свободная - легко открывается и закрывается без инструментов
• Крепление: перфорация на основании с шагом 200 мм
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Пожаробезопасность: материал не распространяет горение, огнестойкий
• Срок службы: 25 лет при соблюдении условий эксплуатации
• Температурный режим монтажа: от –15 C до +60 C
• Нормативный документ: ТУ 2291-001-1436938-2008

Совместимость и монтаж

Кабель-канал 16х16 пластик белый (84 м) совместим со всеми элементами серии ECOLINE: углы, тройники, заглушки и подъемные коробки КМКУ. Для монтажа используются саморезы или дюбели через перфорацию (шаг 200 мм). Крышка фиксируется двойным замком - плотно прилегает, не требует клепок или дополнительных креплений. Укладка кабелей осуществляется до установки крышки; максимальное заполнение - до 60% полезного сечения для удобства обслуживания.

Безопасность и стандарты

Материал ПВХ не поддерживает горение и соответствует требованиям пожарной безопасности. Применение в соответствии с ТУ 2291-001-1436938-2008 гарантирует соответствие нормам для внутренней электропроводки. Степень защиты IP40 исключает доступ крупных твердых частиц, что важно в помещениях с высокой проходимостью. Не рекомендуется для использования во влажных средах, на улице или в местах с постоянным воздействием воды.

Преимущества

• Легко монтируется благодаря перфорации и свободной крышке
• Высокая прочность ПВХ материала при минимальном весе
• Эстетичный белый цвет хорошо сочетается с интерьерами
• Запас длины 84 м позволяет покрыть большие участки без частой смены роликов
• Поддерживает последующую модификацию - можно добавить ответвления, розеточные коробки
• Не требует окраски или специальной подготовки поверхности перед установкой

Ограничения применения

• Не предназначена для наружной прокладки - не защищена от влаги и УФ-излучения
• Не подходит для прокладки в местах с температурой ниже –15 C или выше +60 C
• IP40 не обеспечивает защиту от брызг, пылевой взвеси или мытья водой
• Не применяется в взрывоопасных зонах или там, где требуется степень защиты IP54 и выше
• Не рекомендуется для кабелей с внешним диаметром более 10–12 мм - риск затрудненного ввода и перегрева

Примеры использования

• Прокладка групп освещения в офисных помещениях
• Маршрутизация сетевых кабелей и телефонных линий в учебных корпусах
• Скрытая прокладка проводов к розеткам и выключателям в квартирах
• Создание распределительных линий в цехах с низкими требованиями к защите от влаги
• Интеграция с коробками КМКУ для монтажа автоматических выключателей и счетчиков

Практические советы

• При прокладке длинных участков используйте компенсационные изгибы - ПВХ при низких температурах становится хрупким
• Перед монтажом проверьте, чтобы кабели поместились в канале с запасом - не забивайте сечение полностью
• Для точного реза используйте ножницы по металлу или пилу с мелким зубом - края должны остаться ровными
• При необходимости изменения направления - применяйте угловые переходники серии ECOLINE, а не изгиб канала руками
• Артикул ckk11-016-016-1-k01 - оптимальный выбор для стандартизированных проектов, где важна скорость монтажа и единый стиль исполнения
