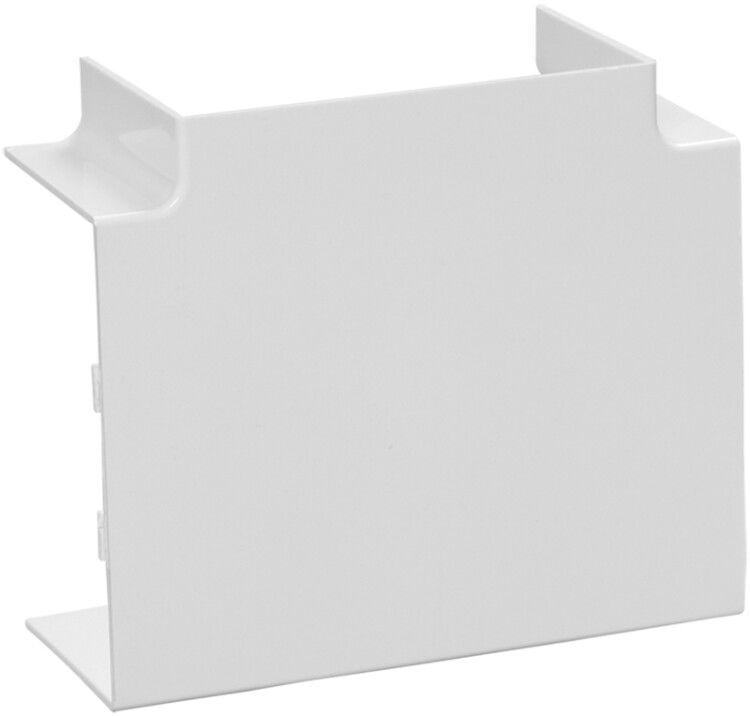

Угол плоский Т-образный 16х16 КМТ ЭЛЕКОР (4шт) - CKMP10D-T-016-016-K01 IEK

Угол Т-образный КМТ 16х16 (4 штуки в комплекте) от IEK предназначен для аккуратного соединения кабель-каналов под углом 90 градусов, обеспечивая переход между трассами в местах ответвлений. Комплект из четырёх элементов позволяет легко собрать T-образную систему для электромонтажных работ. Продукт совместим с кабель-каналами серии ELECOR и соответствует техническим условиям ТУ 2291-001-1436938-2008.

Назначение и область применения

Угол Т-образный КМТ 16х16 используется для формирования T-образных ответвлений в кабель-каналах. Он применяется в электромонтажных работах внутри помещений - например, при прокладке проводов в офисах, жилых домах, на производстве. Элемент позволяет сохранить целостность канала, избежать перегибов и улучшает внешний вид трассы.

Технические характеристики

• Тип изделия: Т-переход
• Габаритные размеры: 16×16 мм - подходят для кабель-каналов того же сечения
• Материал: Поливинилхлорид (PVC) - прочный, устойчивый к механическим воздействиям
• Цвет: Белый - сочетается с большинством кабель-каналов серии ELECOR
• Температура эксплуатации: от -15 C до +60 C - подходит для условий большинства внутренних помещений
• Срок службы: 25 лет - долговечность при правильной установке
• Покрытие: Без покрытия - поверхность матовая, не требует дополнительной обработки
• Нормативный документ: ТУ 2291-001-1436938-2008

Совместимость и монтаж

Угол Т-образный КМТ 16х16 совместим с кабель-каналами серии ELECOR и ECOLINE. Крепление осуществляется защёлкиванием - достаточно плотно вставить элемент в торец основного канала, пока он не щёлкнет. Никаких инструментов или крепёжных деталей не требуется. Убедитесь, что каналы имеют одинаковое сечение 16×16 мм - использование с другими размерами невозможно.

Особенности конструкции

Элемент выполнен как нижняя часть T-соединения - то есть монтируется на нижнюю плоскость канала. Это значит, что он не подходит для вертикальных ответвлений сверху. Для полноценного T-соединения необходимо использовать два таких угла: один - для нижней части, второй - для боковой. В комплекте четыре штуки - хватает на две полные T-структуры.

Преимущества

• Простой монтаж без инструментов - экономит время при сборке
• Высокая химическая стойкость PVC - не реагирует на бытовые моющие средства
• Стандартная цветовая гамма - не выделяется среди других элементов системы
• Соответствие нормативному документу - гарантирует соответствие требованиям к электромонтажным изделиям

Ограничения применения

• Не предназначена для наружной установки - материал не рассчитан на УФ-излучение и осадки
• Не подходит для температур ниже -15 C - возможна хрупкость материала
• Поддерживает только кабель-каналы 16×16 мм - несовместим с другими размерами
• Является лишь нижней частью T-соединения - для завершённой конструкции нужен ещё один аналогичный угол

Примеры использования

• Обустройство распределительных коробок с несколькими направлениями прокладки
• Переход от горизонтального канала к вертикальному в стене
• Создание точек доступа для подключения оборудования в цехах
• Аксессуар для кабель-каналов в офисных помещениях с множеством ответвлений

Практические советы

• Перед монтажом проверьте, чтобы края кабель-канала были ровными - искривлённые края могут помешать защёлкиванию
• Если вам нужно сделать T-ответвление, закупите минимум два комплекта - каждый содержит четыре угла, но для одного T-узла нужны два элемента
• Не используйте этот угол как самостоятельный корпус - он не герметичен и не предназначен для защиты от влаги
• При необходимости замены - элемент можно демонтировать, просто надавив на фиксаторы с двух сторон
