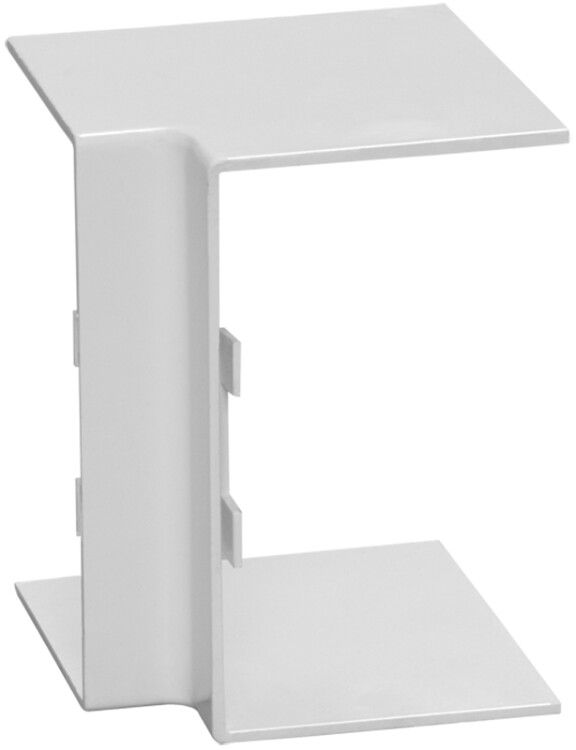

Угол внутренний вертикальный КМВ 20х10 (4 шт./комп.) | CKMP10D-V-020-010-K01 IEK

Угол внутренний вертикальный КМВ 20х10 (4 шт. в комплекте) от IEK предназначен для аккуратного оформления внутренних углов при соединении кабель-каналов серии ELECOR. Комплект из четырёх углов обеспечивает надёжное и эстетичное решение для электромонтажных работ в помещениях.

Назначение и область применения

Угол внутренний вертикальный КМВ 20х10 используется для перехода кабель-канала между двумя перпендикулярными плоскостями - например, при изменении направления трассы от стены к потолку или между стенами. Применяется исключительно внутри помещений. Подходит для укладки силовых и слаботочных кабелей в офисах, жилых домах, производственных зонах и других объектах, где требуется скрытая проводка.

Технические характеристики

• Тип: внутренний угол 90°
• Габариты: 20×10 мм - соответствует ширине и высоте кабель-каналов серии ELECOR
• Материал: полистирол - прочный, не поддерживающий горение пластик
• Цвет: чисто-белый - совпадает с цветом кабель-каналов ELECOR
• Температурный режим: от -15 C до +60 C - допустимо использование в неотапливаемых помещениях с умеренным климатом
• Срок службы: 25 лет - при соблюдении условий эксплуатации
• Форма: симметричная - одинаково подходит для правых и левых поворотов
• Покрытие: отсутствует - поверхность матовая, без лака или глянца
• Нормативный документ: ТУ 2291-001-1436938-2008

Совместимость и монтаж

Угол внутренний вертикальный КМВ 20х10 совместим только с кабель-каналами серии ELECOR и ECOLINE. Он фиксируется защёлкиванием - не требует саморезов, клея или инструментов. Устанавливается на конце одного канала и плотно встаёт в паз другого. Монтаж составной: каждый угол крепится отдельно, после сборки основной трассы. Для точного соединения убедитесь, что края каналов ровно обрезаны и не имеют заусенцев.

Преимущества

• Не требует дополнительных крепёжных элементов - экономит время при монтаже
• Сохраняет единый внешний вид всей системы - цвет и фактура полностью совпадают с кабель-каналами ELECOR
• Высокая механическая прочность материала - выдерживает случайные удары и нагрузки при эксплуатации
• Легко заменить - при необходимости демонтируется без повреждения соседних элементов

Ограничения применения

• Не предназначена для наружной установки - материал не устойчив к УФ-излучению и осадкам
• Не рекомендуется использовать в местах с температурой ниже -15 C - возможна хрупкость
• Подходит только для кабель-каналов той же высоты (10 мм) и ширины (20 мм); несовместим с другими сериями, даже от IEK
• Не применяется в условиях повышенной влажности (ванная, бассейн, подвал без вентиляции) - риск деформации при длительном воздействии пара

Примеры использования

• Обрамление кабель-канала в офисе, где трасса проходит от стены к потолку
• Переход между двумя смежными стенами в квартире при прокладке проводки для розеток
• Завершение трассы в распределительном щите, когда кабели выводятся вертикально
• Сборка многоуровневой системы кабель-каналов в цеху с ограниченным пространством

Практические советы

• При заказе учтите: в комплекте 4 угла - этого достаточно для одной точки поворота (например, двух сторон и двух торцов)
• Перед монтажом проверьте посадочные пазы на наличие пыли или остатков материала - они могут мешать защёлкиванию
• Если кабель-канал был обрезан неровно, используйте ножницы по металлу или наждак для выравнивания края - так угол будет сидеть плотнее
• Не используйте этот угол вместо наружного - он не рассчитан на внешние радиусы и может треснуть при попытке переустановки
• Для систем с большим количеством поворотов закупайте запасные углы - они легко теряются при монтаже
