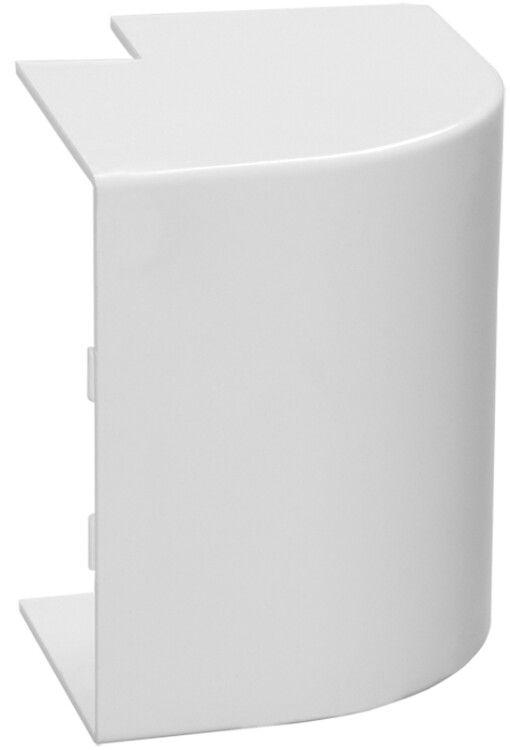

Угол внешний вертикальный КМН 20х10 (4 шт./комп.) | CKMP10D-N-020-010-K01 IEK

Угол внешний вертикальный КМН 20х10 (4 шт./комплект) от IEK предназначен для защиты и эстетичного завершения внешних углов при прокладке кабель-каналов серии ELECOR. Комплект из четырёх элементов позволяет легко формировать повороты трассы под 90 градусов без дополнительной резки материалов.

Назначение и область применения

Угол внешний вертикальный КМН 20х10 (4 шт./комплект) используется в электромонтажных работах для оформления внешних углов кабель-каналов. Он защищает провода и кабели от механических повреждений в местах изменения направления трассы, особенно там, где канала пересекаются под прямым углом. Применяется в офисах, жилых домах, производственных помещениях и других зонах, где требуется аккуратная и безопасная укладка проводки.

Технические характеристики

• Тип изделия: угол внешний
• Угол соединения: 90°
• Габариты: 20×10 мм - соответствует внутренним размерам кабель-каналов серии ELECOR
• Материал: поливинилхлорид (PVC) - прочный, устойчивый к химическим воздействиям и влаге
• Цвет: белый - сочетается с большинством кабель-каналов и интерьерами
• Температурный диапазон эксплуатации: от -15C до +60C - подходит для помещений с нормальным микроклиматом
• Срок службы: 25 лет - долговечность обеспечивается качественным PVC
• Тип крепления: защёлкивание - монтаж без инструментов
• Покрытие: без покрытия - поверхность матовая, не требует дополнительной обработки
• Нормативный документ: ТУ 2291-001-1436938-2008

Совместимость и монтаж

Угол внешний вертикальный КМН 20х10 (4 шт./комплект) совместим с кабель-каналами серии ELECOR и ECOLINE. Размеры 20×10 мм точно соответствуют профилю этих каналов, что гарантирует плотную посадку без зазоров. Установка происходит путём защёлкивания - достаточно совместить края угла с торцом канала и слегка надавить. Нет необходимости использовать саморезы, клей или другие крепежи. Для точного монтажа рекомендуется предварительно вырезать кабель-канал под нужным углом, чтобы угол лег ровно без напряжения материала.

Преимущества

• Простой и быстрый монтаж благодаря системе защёлкивания
• Высокая химическая и физическая стойкость PVC-материала
• Стандартные размеры обеспечивают идеальную совместимость с продукцией IEK
• Четыре элемента в комплекте позволяют смонтировать один полноценный внешний угол без докупок
• Не требует окраски или дополнительной отделки - цвет уже готов к использованию

Ограничения применения

• Не предназначена для открытого монтажа на улице - материал не рассчитан на постоянное UV-воздействие и осадки
• Не подходит для температур ниже -15C - возможна хрупкость при заморозках
• Не применяется в условиях повышенной вибрации или ударных нагрузок - PVC не обладает достаточной жесткостью для таких сред
• Не совместим с кабель-каналами других серий, имеющими отличные габариты (например, 16×10 или 25×10)

Примеры использования

• Завершение вертикального поворота кабель-канала в коридоре между этажами
• Обрамление угла при прокладке проводки вдоль стен в офисном помещении
• Формирование перехода от потолочного к стеновому кабель-каналу в распределительном щите
• Аксессуар для сборки кабель-трассы в учебных классах, больницах, детских учреждениях

Практические советы

• Перед установкой проверьте, что кабель-канал имеет именно размер 20×10 мм - иначе защёлка не сядет плотно
• Если угол плохо фиксируется, убедитесь, что края канала ровно обрезаны - неровный срез снижает надёжность соединения
• Не используйте этот угол вместо внутреннего - они имеют разную форму и не взаимозаменяемы
• Храните комплект в сухом месте при комнатной температуре - высокая влажность может вызвать деформацию PVC
• Комплект из 4 штук рассчитан на один угол; если нужно несколько - закажите дополнительные наборы
