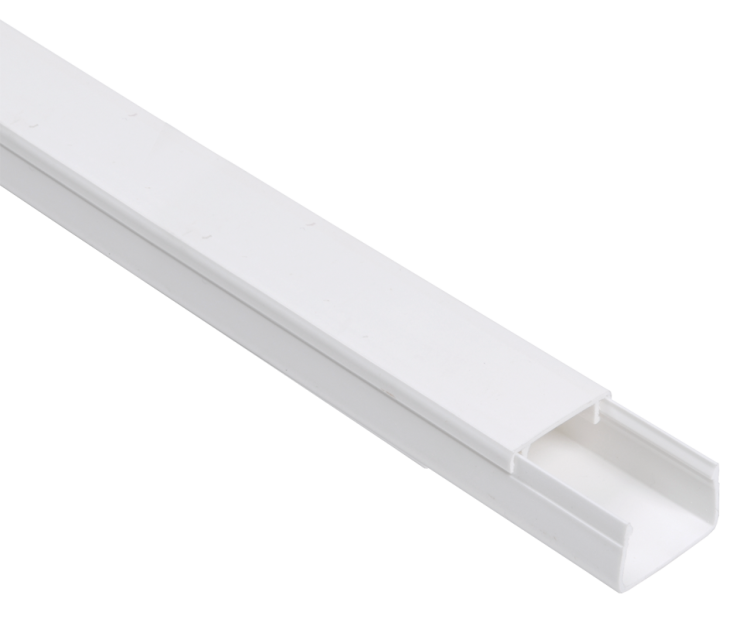

Кабель-канал 20х10 L2000 пластик ECOLINE IEK CKK11-020-010-1-K01

Кабель-канал IEK ECOLINE 20х10 белый 96 м предназначен для открытой прокладки силовых и слаботочных кабелей в помещениях с нормальной влажностью. Его компактные габариты и прочный корпус из ПВХ делают его удобным решением для монтажа в офисах, жилых зонах и административных помещениях.

Назначение и область применения

Кабель-канал IEK ECOLINE используется для упорядоченной и защищённой прокладки проводов и кабелей в местах, где недопустима скрытая проводка. Подходит для монтажа на стенах, потолках и других вертикальных/горизонтальных поверхностях. Применяется в системах освещения, автоматизации, телекоммуникаций и управления оборудованием. Также позволяет устанавливать электроустановочные изделия - например, выключатели или розетки - через специальные подъёмные коробки КМКУ.

Технические характеристики

• Габариты: 20×10 мм - внутреннее пространство рассчитано на одновременную прокладку нескольких кабелей малого сечения
• Полезное сечение: 200 мм2 - достаточное для группового монтажа кабелей до 1,5–2,5 мм2 каждый
• Материал: ПВХ, не поддерживающий горение (соответствует классу FV(ПВ)0 по ГОСТ 28779-90)
• Степень защиты IP40 - предотвращает попадание твердых частиц крупнее 1 мм, но не обеспечивает защиту от воды
• Огнестойкость: да - материал не распространяет пламя при возгорании
• Срок службы: 25 лет - при соблюдении условий эксплуатации
• Температурный режим монтажа: от –15C до +60C - допускает работу в неотапливаемых помещениях зимой
• Цвет: чисто-белый - сочетается с интерьерами, не требует покраски
• Длина одного отрезка: 2 м - поставляется в бухтах по 96 м (48 штук)
• Крепление: перфорация с шагом 200 мм - позволяет фиксировать канал саморезами или дюбелями
• Крышка: свободная - легко снимается и надевается без инструментов
• Количество перегородок: 0 - внутри единый канал, без разделителей
• Нормативный документ: ТУ 2291-001-1436938-2008

Совместимость и монтаж

Кабель-канал IEK ECOLINE совместим со всеми типами стандартных кабелей: NYM, VVG, PVS, FTP, UTP. Для монтажа используйте саморезы или дюбель-гвозди, которые проходят через перфорацию. Укладывать кабели рекомендуется с запасом - не более 70% от полезного сечения, чтобы избежать перегрева и затруднить последующую замену. Крышка фиксируется двойным замком - плотно, но без усилий. Соединяйте отрезки встык, не требуется дополнительная фурнитура.

Безопасность и стандарты

Материал ПВХ сертифицирован по ГОСТ 28779-90 (класс FV(ПВ)0) и соответствует требованиям ТУ 2291-001-1436938-2008. Отсутствие распространения горения снижает риск развития пожара. Однако IP40 не защищает от влаги - не применяйте в сырых помещениях, на улице или в цехах с брызгами воды.

Преимущества

• Легкий вес - удобен для транспортировки и быстрого монтажа
• Простая установка крышки - не нужна отвертка, достаточно рук
• Высокая долговечность - срок службы 25 лет при правильном использовании
• Антискользящая поверхность - не скользит при креплении
• Поддержка установки КМКУ - можно встраивать распределительные коробки прямо в канал

Ограничения применения

• Не предназначено для наружной установки - отсутствует защита от влаги и УФ-лучей
• Не подходит для прокладки высоковольтных кабелей выше 1 кВ - ограниченная теплопроводность и сечение
• Запрещено использовать в средах с постоянными химическими воздействиями - масла, растворители, щелочи разрушают ПВХ
• Не рекомендуется для помещений с температурой ниже –15C - материал становится хрупким

Примеры использования

• Прокладка кабелей питания и связи в офисных помещениях
• Монтаж светильников и выключателей в квартирах и домах
• Обустройство электрощитовой с подводкой кабелей к автоматам
• Системы видеонаблюдения - прокладка камер и сетевых кабелей
• Конвейеры и станки в цехах с контролируемой влажностью

Практические советы

• При прокладке длинных участков оставляйте небольшой прогиб - это снизит нагрузку на соединения при температурных изменениях
• Перед монтажом проверьте посадочный диаметр кабелей - суммарное сечение не должно превышать 200 мм2
• Для точного реза используйте ножницы по металлу или острую пилу - ПВХ легко режется, но может треснуть при неравномерном давлении
• Если кабель-канал будет виден - выбирайте белый цвет, он менее заметен на фоне стен
• Не закручивайте саморезы слишком сильно - есть риск деформации корпуса
