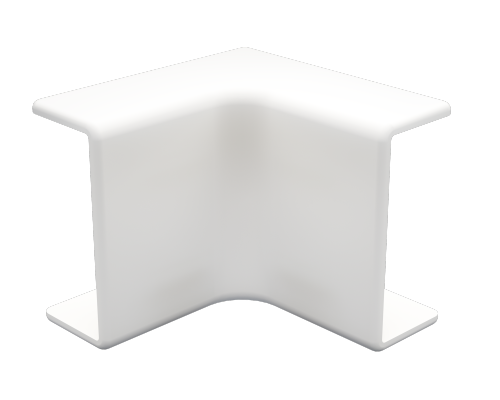

Угол внутренний AIM In-liner Classic 22x10, 90 градусов DKC (ДКС) 00386

Угол внутренний для кабель-канала 22х10 от DKC (ДКС) - элемент для плавного и аккуратного перехода кабельной трассы внутри помещения под углом 90°. Артикул 00386 предназначен для комплектования мини-каналов серии In-liner Classic, обеспечивая чистую визуальную линию и надёжное крепление проводов.

Назначение и область применения

Угол внутренний для кабель-канала 22х10 используется для формирования внутренних углов в кабельной трассе, где два участка канала встречаются под прямым углом. Подходит для монтажа в помещениях с невысокими механическими нагрузками: офисах, квартирах, учебных заведениях, административных зданиях. Элемент не предназначен для наружной установки или мест с высокой влажностью, вибрацией или риском физического воздействия.

Технические характеристики

• Тип: Угол внутренний, 90°
• Материал: Поливинилхлорид (ПВХ) - устойчив к царапинам, не выгорает на свету
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, но не от воды
• Габариты: Совместим с кабель-каналом 22×10 мм
• Цвет: Чисто-белый - соответствует стандартному цвету корпусов серии In-liner Classic
• Климатическое исполнение: УХЛ4 - допустимо использование в закрытых помещениях с умеренным климатом, температурой от −25C до +40C
• Способ установки крышки: Крышка вставляется внутрь основания - не требует креплений
• Монтажная перфорация: Есть - возможность фиксации саморезами через отверстия
• Количество вводов: 2 - вход и выход для кабелей
• Количество отсеков: 1 - одноканальный профиль
• Содержание галогенов: Да - при возгорании выделяет токсичные газы; не рекомендуется для систем с повышенными требованиями к пожаробезопасности

Совместимость и монтаж

Угол внутренний для кабель-канала 22х10 совместим исключительно с кабель-каналами серии In-liner Classic того же размера (22×10 мм). Нельзя использовать с другими брендами или моделями, имеющими отличные геометрические параметры. Монтаж выполняется в следующем порядке:

• Закрепите первый участок кабель-канала на стене
• Подрежьте второй участок под нужным углом, чтобы он точно вошёл в угол
• Вставьте основание угла в конец первого канала
• Вставьте крышку внутрь основания - она защёлкивается без инструментов
• Зафиксируйте угол на поверхности с помощью саморезов через перфорацию

Не используйте силу при установке - ПВХ хрупок при изгибе. Перед монтажом удалите защитную плёнку, которая предохраняет поверхность от повреждений при транспортировке.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам в помещениях с нормальным уровнем опасности. Степень защиты IP40 гарантирует безопасность от случайного контакта с токоведущими частями, но не защищает от влаги. Благодаря наличию галогенов в составе ПВХ, при пожаре возможна выработка дыма и токсичных веществ - поэтому не применять в лифтовых шахтах, тоннелях, медицинских учреждениях с особыми требованиями к пожарной безопасности.

Преимущества

• Эстетично маскирует стыки кабельных трасс - сохраняет чистоту интерьера
• Простая сборка без специального инструмента
• Устойчив к механическому искрошению и потёртостям благодаря качественному ПВХ
• Совместим с широким спектром аксессуаров серии In-liner Classic
• Перфорация позволяет надёжно закрепить угол даже на гладких поверхностях

Ограничения применения

• Не предназначено для наружного монтажа - не выдерживает перепады температур ниже −25C и воздействие осадков
• Не подходит для сред с постоянной влажностью (ваннные комнаты, бассейны, подвалы)
• Не использовать в местах с высокой вероятностью ударов или давления (например, в производственных зонах с движением оборудования)
• Не рекомендуется в системах, где требуется негорючесть (по ГОСТ 31565): из-за содержания галогенов материал не соответствует классу пожарной безопасности КМ0

Примеры использования

• Обустройство кабельной трассы в офисе: провода от компьютеров и телефонов идут по стене, затем поворачивают за угол стола
• Монтаж слаботочных сетей в квартире: Ethernet, TV, сигнализация - все кабели собраны в одном канале с плавным переходом в углу комнаты
• Аксессуар для распределительных щитов: когда кабель-канал переходит от стены к нише с автоматикой

Практические советы

• Проверяйте точное соответствие размера: кабель-канал 22×10 мм должен плотно входить в угол - зазор более 0,5 мм снижает надёжность крепления
• Если угол будет виден - перед монтажом протрите поверхность от пыли, чтобы не было пятен после снятия защитной плёнки
• Не комбинируйте этот угол с продукцией других брендов - даже небольшие различия в толщине стенки могут вызвать деформацию или плохое защёлкивание крышки
• Для долговечности избегайте прямого попадания солнечных лучей на белые детали - возможно желтение материала
• Если требуется герметизация - используйте дополнительно термоусадочные трубки или силиконовый герметик на конце канала, но не на самом угле - он не рассчитан на герметичность
