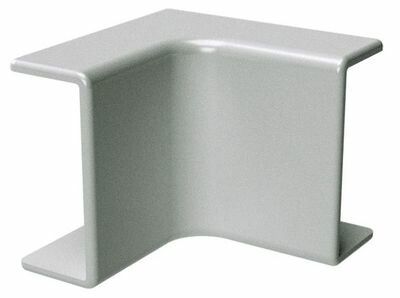

Угол внутренний для кабель-канала 50х20 AIM DKC 00655 ДКС

Угол внутренний для кабель-канала 50х20 от DKC (ДКС), артикул 00655, предназначен для плавного перехода между участками кабель-канала под углом 90°, обеспечивая аккуратное и защищённое оформление проводки в помещениях. Этот элемент из серии In-liner Classic совместим с кабель-каналами того же размера и используется там, где важна эстетика и надёжность.

Назначение и область применения

Угол внутренний для кабель-канала 50х20 применяется для изменения направления кабельной трассы внутри помещений - например, при прохождении проводов через внешние углы стен, перегородок или потолочных балок. Он создаёт единый, закрытый контур для кабелей, сохраняя целостность системы. Подходит для монтажа в офисах, квартирах, школах и других объектах с невысокими требованиями к степени защиты. Установка возможна как на вертикальных, так и на горизонтальных поверхностях.

Технические характеристики

• Тип: внутренний угол 90°
• Габариты: соответствует кабель-каналу 50×20 мм
• Материал: поливинилхлорид (ПВХ) - устойчив к механическим воздействиям и царапинам
• Степень защиты: IP40 - противостояние твердым частицам крупнее 1 мм, не защищает от воды
• Цвет: чисто-белый - гармонирует с большинством интерьеров
• Конструкция: симметричная, состоит из основания; крышка не предусмотрена - фиксируется методом вставки в канальный профиль
• Перфорация: есть - для крепления саморезами или дюбелями
• Климатическое исполнение: УХЛ4 - допустимо использование в условиях умеренного климата, включая неотапливаемые помещения с температурой от −25C до +40C
• Содержание галогенов: да - при возгорании выделяет токсичные вещества, не рекомендуется для мест с высокими требованиями к пожаробезопасности

Совместимость и монтаж

Элемент совместим исключительно с кабель-каналами серии In-liner Classic и аналогичными моделями 50×20 мм. Крышка не является отдельным компонентом - она формируется путём вставки в него самого кабель-канала, что делает сборку быстрой и не требует дополнительных деталей. Монтаж осуществляется с помощью шурупов через перфорацию в основании. Для точного совмещения проверьте, чтобы стороны канала имели одинаковый зазор - иначе угол будет деформироваться.

Безопасность и стандарты

Изделие соответствует нормам для внутренней прокладки кабелей в сухих помещениях. Наличие галогенов в составе ПВХ делает его непригодным для использования в системах с повышенными требованиями к безопасности при пожаре - например, в метро, больницах, лифтовых shafts или общественных зданиях с жесткими нормами пожарной безопасности. Сертификаты пожарной безопасности не указаны - требуется проверить документы производителя для проектов, регламентируемых ГОСТ Р 53315 или другими нормами.

Преимущества

• Аккуратный вид благодаря однородному белому цвету и симметричной форме
• Простота монтажа - не нужна крышка, достаточно вставить в канал
• Высокая механическая прочность материала - не трескается при обычном монтаже
• Поддерживает стандартизированную систему In-liner Classic - легко заменяем и расширяем
• Зашита от пыли и мелкого мусора (IP40) - снижает риск окисления контактов

Ограничения применения

• Не использовать во влажных средах (ваннные комнаты, кухни без герметизации, на улице)
• Не применять в местах с частыми ударными нагрузками - материал хрупкий при сильном давлении
• Не подходит для систем, требующих негорючего или малодымного кабель-провода (например, в метрополитене, судах, ядерных объектах)
• Не сочетается с кабель-каналами другого размера - даже +-1 мм вызывает плохую посадку
• Не предназначено для скрытой прокладки в стенах - доступ к нему необходим для обслуживания

Примеры использования

• Обустройство кабельной трассы в офисе: переход от нижнего плинтуса к потолочному коробу
• Прокладка силового и слаботочного кабеля в жилой комнате вокруг дверного проёма
• Создание единой маршрутизации для Ethernet, TV и питания в домашнем медиа-блоке
• Монтаж в учебных классах - когда важно сохранить чистоту интерьера и удобство осмотра

Практические советы

• Перед монтажом удалите защитную плёнку - её нельзя оставлять после установки, она затрудняет теплоотдачу и может желтеть
• Проверяйте посадочные размеры: если кабель-канал имеет люфт, используйте термоклей или пластиковую ленту для фиксации
• При использовании нескольких углов - соблюдайте последовательность: сначала монтируйте прямые участки, потом углы
• Для длинных трасс с несколькими поворотами рассчитывайте радиус изгиба - слишком много углов увеличивают сопротивление протяжке кабелей
• Не забудьте оставить запас кабеля в районе угла - он часто оказывается самым труднодоступным местом для ремонта
