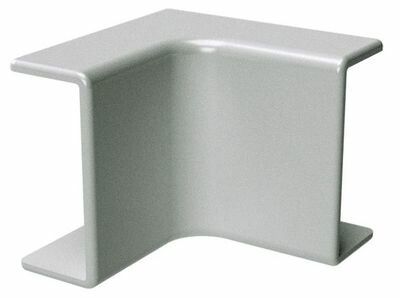

Угол внутренний AIM 15x17 90° IP40 DKC (ДКС) 00390R

Угол внутренний для кабель-канала 15x17 белый от DKC (ДКС), артикул 00390r, предназначен для плавного перехода кабельной трассы на внутренних углах 90°. Этот элемент из серии In-liner Classic обеспечивает аккуратное и безопасное оформление проводки в помещениях с минимальными зазорами между стеной и кабелем.

Назначение и область применения

Угол внутренний для кабель-канала 15x17 белый используется для создания герметичного и эстетичного соединения двух участков кабель-канала под прямым углом. Подходит для монтажа внутри помещений - в офисах, квартирах, школах, медицинских учреждениях. Элемент не предназначен для открытой уличной эксплуатации или мест с высокой влажностью.

Технические характеристики

• Угол изгиба: 90°
• Материал: поливинилхлорид (ПВХ) - устойчив к механическим воздействиям и не содержит галогенов
• Цвет: чисто-белый - соответствует стандартному цвету кабель-каналов серии In-liner Classic
• Степень защиты IP40 - защищает от твердых частиц крупнее 1 мм, но не от воды
• Конструкция: симметричная, с основанием и крышкой; крышка фиксируется методом вставки внутрь
• Монтажная перфорация: есть - позволяет закрепить угол саморезами или дюбелями
• Количество вводов: 2 - для входа/выхода кабелей с двух сторон
• Количество отсеков: 1 - одноканальный профиль
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата, в закрытых помещениях

Совместимость и монтаж

Угол внутренний для кабель-канала 15x17 белый совместим исключительно с кабель-каналами серии In-liner Classic размером 15×17 мм. Не подходит для других форматов - например, 20×10 или 18×12 мм.

Монтаж выполняется в два этапа:

1. Закрепите основание угла к стене через перфорацию с помощью саморезов или дюбелей.
2. Вставьте крышку внутрь корпуса до щелчка - она фиксируется без инструментов.

Не требуется клей или дополнительные крепежи. Крышку можно легко снять для обслуживания кабелей.

Безопасность и стандарты

Изделие изготовлено из галоген-free ПВХ - при возгорании не выделяет токсичных газов, что важно для помещений с повышенными требованиями к безопасности. Соответствует нормам для внутренней электромонтажной продукции в России. Степень защиты IP40 гарантирует защиту от контакта с инструментами и мелкими предметами, но не является водонепроницаемой.

Преимущества

• Эстетично маскирует углы - сохраняет целостность дизайна интерьера
• Простая сборка без специального инструмента
• Устойчив к царапинам благодаря защитной пленке (сохраняется до момента монтажа)
• Поддерживает единый стиль всей системы In-liner Classic
• Перфорация обеспечивает надежное крепление даже на штукатурке или ГКЛ

Ограничения применения

• Не использовать во влажных средах - IP40 не защищает от брызг и влаги
• Не применять вне помещений - материал не устойчив к УФ-излучению и перепадам температур ниже -25C
• Не совместим с кабель-каналами другого размера - точное соответствие 15×17 мм обязательно
• Не рекомендуется для нагрузок выше 10 Н - не предназначена для механического давления

Примеры использования

• Обустройство кабельной трассы вдоль стены в офисе - переход между вертикальным и горизонтальным участком канала
• Монтаж проводки в детской комнате - аккуратный угол без острых краев
• Скрытие сетевых и телефонных кабелей в коридоре многоквартирного дома
• Интеграция в систему управления освещением в учебном классе

Практические советы

• Перед монтажом удалите защитную пленку - она снижает адгезию к поверхностям и затрудняет окраску при необходимости
• Проверьте, чтобы кабель-канал перед углом был идеально выровнен - искривление вызывает неплотное прилегание крышки
• Если монтируете в гипсокартон, используйте дюбели-бабочки - они лучше распределяют нагрузку
• Не перегружайте канал - количество кабелей должно позволять свободно вставить крышку без усилия
• Артикул 00390r - всегда проверяйте его при заказе, особенно если комплектуется другими элементами серии In-liner Classic
