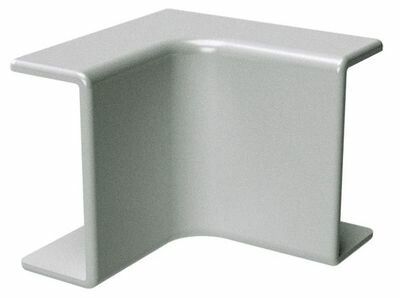

Угол внутренний для кабель-канала 15х17 AIM DKC 00390 ДКС

Угол внутренний для кабель-канала 15х17 от DKC (ДКС), артикул 00390, предназначен для плавного перехода между участками кабель-канала под углом 90°, обеспечивая аккуратное и безопасное оформление трассы внутри помещений. Этот элемент является частью серии In-liner Classic и совместим исключительно с кабель-каналами 15×17 мм.

Назначение и область применения

Угол внутренний для кабель-канала 15х17 используется для создания угловых соединений в горизонтальной плоскости при прокладке проводов и кабелей внутри зданий. Он позволяет сохранить целостность кабельной трассы, избежать острых перегибов и обеспечивает эстетичный вид системы. Подходит для офисов, квартир, административных и общественных помещений, где важна невидимость коммуникаций и чистота дизайна.

Технические характеристики

• Тип: Угол внутренний
• Угол изгиба: 90°
• Материал: Поливинилхлорид (ПВХ) - прочный, устойчивый к механическим воздействиям и царапинам
• Степень защиты: IP40 - защита от твердых предметов диаметром более 1 мм, но не от воды
• Цвет: Чисто-белый - соответствует стандартному цвету кабель-каналов серии In-liner Classic
• Форма: Симметричная - одинаковый профиль для обоих направлений канала
• Количество вводов: 2 - вход и выход для двух параллельных каналов
• Количество отсеков: 1 - одноканальная конструкция
• Климатическое исполнение: УХЛ4 - предназначено для использования в помещениях с умеренным климатом, температурой от −25C до +40C
• Содержание галогенов: Да - материал содержит хлор, что влияет на поведение при горении
• Монтажная перфорация: Есть - возможность фиксации саморезами через отверстия
• Способ установки крышки: Вставка внутрь - крышка не предусмотрена, используется основание канала
• Количество крышек: 0 - данный элемент не имеет отдельной крышки, работает как часть корпуса канала

Совместимость и монтаж

Угол внутренний для кабель-канала 15х17 совместим только с кабель-каналами того же размера - 15×17 мм - из серии In-liner Classic. Не подходит для других форматов или брендов, даже если внешние размеры кажутся близкими.

Установка выполняется просто: вставьте угол в конец одного канала, затем плотно подведите второй канал под углом 90°. Оба участка должны плотно защелкнуться по всей длине. Для надежной фиксации можно использовать саморезы через подготовленные отверстия в основании. Крышку на этот элемент не устанавливают - она остаётся на основном канале.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней прокладки кабелей в сухих помещениях. Степень защиты IP40 гарантирует защиту от случайного контакта с проводниками и попадания крупных частиц. Однако он не предназначен для использования во влажных средах, на улице или в местах с риском брызг и конденсата. Материал ПВХ содержит галогены - при возгорании выделяет токсичные вещества, поэтому не рекомендуется для применений в системах с высокими требованиями к пожаробезопасности (например, метро, больницы, объекты с повышенными нормами ГОСТ Р 53315).

Преимущества

• Эстетично маскирует углы без лишних зазоров и щелей
• Не требует дополнительных комплектующих - полностью совместим с базовым каналом
• Простая установка без инструментов - достаточно вставить и зафиксировать
• Устойчив к деформации и царапинам благодаря качественному ПВХ
• Цвет идеально сочетается с другими элементами серии In-liner Classic

Ограничения применения

• Не допускается использование вне помещений - отсутствие герметизации и низкая степень защиты IP40 делают его непригодным для уличной эксплуатации
• Не подходит для влажных комнат (ванная, кухня, подвал) без дополнительной защиты
• Запрещён в местах с возможностью длительного нагрева выше +40C
• Не совместим с кабель-каналами других размеров или производителей
• Не следует использовать в системах, где требуется негорючесть (галогенный состав снижает класс пожарной опасности)

Примеры использования

• Обустройство кабельной трассы вдоль стен в офисном помещении с несколькими поворотами вокруг колонн
• Прокладка сетевых кабелей в квартире - переход от потолка к стене под углом 90°
• Сборка трассы для слаботочных систем (интернет, телефон, сигнализация) в учебных заведениях
• Аккуратное оформление проводки в новостройках при отделке интерьеров в светлых тонах

Практические советы

• Перед монтажом проверьте, чтобы внутренние размеры канала точно соответствовали 15×17 мм - даже небольшая разница может вызвать плохую посадку
• Если угол будет находиться рядом с источником тепла (например, радиатором), убедитесь, что температура окружающего воздуха не превышает +40C
• При использовании саморезов не затягивайте слишком сильно - пластик легко трескается
• Не используйте этот угол как замену наружного - он рассчитан только на внутренние повороты
• Храните деталь в оригинальной упаковке до момента монтажа - защитная плёнка предотвращает появление царапин
