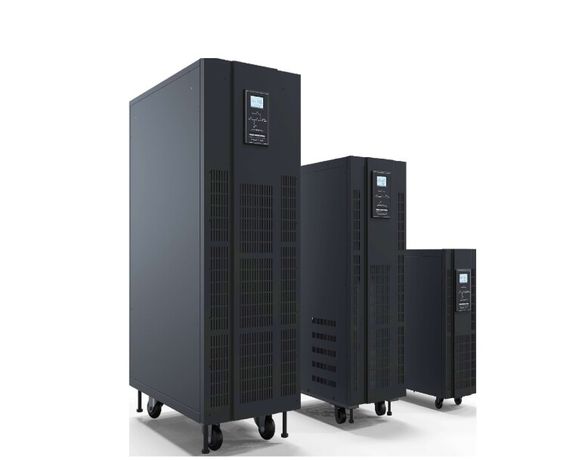

Источник Бесперебойного Питания двойного преобразования E-Power SW800 20000 ВА напольный , 3/1 ,380/230В, c выходным трансформатором. | SW802-Tr EKF

Источник бесперебойного питания EKF SW802-Tr - это напольный ИБП двойного преобразования мощностью до 20 000 ВА, обеспечивающий стабильное однофазное питание 230 В при трёхфазном входе 380 В. Подходит для защиты критически важного оборудования в промышленных и коммерческих объектах, где требуется высокая надёжность и гальваническая развязка.

Назначение и область применения

EKF SW802-Tr предназначен для обеспечения бесперебойного питания чувствительной нагрузки при перебоях, просадках или искажениях сети. Особенно эффективен там, где входное напряжение подаётся трёхфазное (380 В), а оборудование требует однофазного (230 В) - например, серверные комнаты, системы автоматизации, медицинские устройства, контрольно-измерительные приборы и промышленные контроллеры.

Технические характеристики

• Мощность на выходе: 16 000 Вт / 20 000 ВА
• Выходное напряжение: 220–230 В +-1%
• Выходная частота: 50 Гц (стабилизированная)
• Вход: три фазы 380 В
• Выход: одна фаза 230 В
• Конструкция: напольный корпус, с внутренним выходным трансформатором
• Автоматическое отключение: да - защищает от перегрузки и КЗ
• Управление: интерфейс для мониторинга и настройки
• Переключающий контакт: да - позволяет управлять внешним оборудованием через реле
• Работа с внешними аккумуляторами: да - расширяемая автономность

Совместимость и монтаж

EKF SW802-Tr рассчитан на установку на полу в помещении с хорошей вентиляцией. Для подключения требуется трёхфазная сеть 380 В на входе и одножильный провод на выходе. Убедитесь, что сечение кабеля соответствует максимальному току нагрузки - до 87 А при 230 В. Выходной трансформатор обеспечивает гальваническую развязку, поэтому заземление выхода необходимо выполнять отдельно от входного контура. Монтаж выполняют с учётом свободного доступа для обслуживания и замены батарей.

Безопасность и стандарты

ИБП EKF SW802-Tr соответствует требованиям безопасности для промышленного оборудования. Наличие выходного трансформатора снижает риск повреждений из-за импульсных помех и сетевых скачков. Автоматическое отключение предотвращает перегрев и повреждение компонентов при длительной перегрузке. Работа с внешними аккумуляторами требует соблюдения правил хранения и обслуживания свинцово-кислотных элементов.

Преимущества

• Гальваническая развязка через выходной трансформатор - исключает передачу шумов и потенциала между сетью и нагрузкой
• Стабильное выходное напряжение даже при нестабильном входе - идеально для точных устройств
• Поддержка внешних аккумуляторов - возможность увеличить время автономной работы до нескольких часов
• Интерфейс управления - позволяет интегрировать ИБП в систему мониторинга
• Переключающий контакт - управляет внешней сигнализацией или выключением второстепенных потребителей при аварии

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности или открытых площадках - требует помещения с температурой +5…+40 C
• Выходная мощность 16 000 Вт - недостаточно для запуска двигателей с высоким пусковым током без предварительного расчета
• Требуется отдельное место для размещения внешнего аккумуляторного массива - сам ИБП не содержит встроенную батарею
• Не работает в качестве UPS для домашнего использования - слишком мощный и дорогой для бытовых нужд

Примеры использования

• Центры обработки данных с одним фазовым питанием серверов, получаемым из трёхфазной распределительной сети
• Производственные линии с PLC-контроллерами и ЧПУ-станками
• Лаборатории с аналитическим оборудованием, чувствительным к качеству электроэнергии
• Объекты ЖКХ и энергетики, где требуется надёжное питание систем управления

Практические советы

• Выбирайте внешние аккумуляторы с подходящим напряжением и ёмкостью - рекомендованная цепочка 96 В постоянного тока
• Проверьте совпадение фаз на входе: неверное подключение может вызвать отказ ИБП
• Не подключайте активную нагрузку выше 16 000 Вт - даже при заявленных 20 000 ВА реальная мощность ограничена тепловыми режимами
• Регулярно проверяйте состояние контактов и вентиляционных решёток - пыль снижает теплоотдачу
• При использовании интерфейса управления подключите ИБП к сети Ethernet или RS232 для удалённого мониторинга
