Источник бесперебойного питания двойного преобразования E-Power SW900G4 20000ВА монтаж в стойку,3/1 ,380/230В, без АКБ |SW902G4-RT-31| EKF

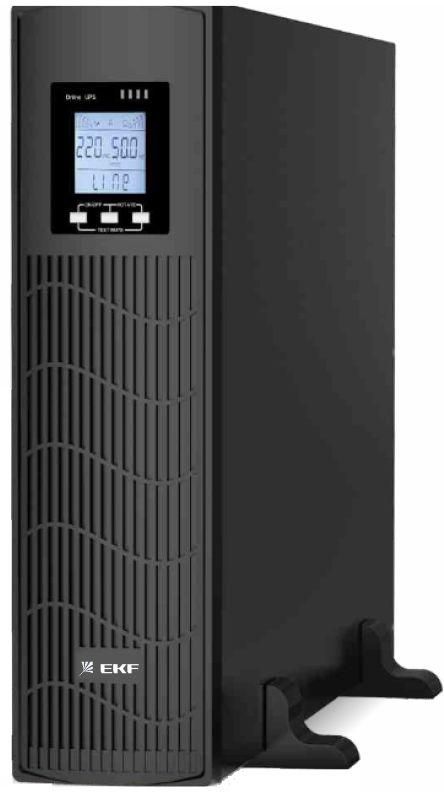

Источник бесперебойного питания EKF E-Power sw902g4-rt-31 - это устройство двойного преобразования мощностью 20 000 ВА, предназначенное для обеспечения стабильного питания критически важного оборудования в трёхфазной сети 380 В с однофазным выходом 230 В. Устройство монтируется в 19” стойку, не включает аккумуляторы - они подбираются отдельно.

Назначение и область применения

Источник бесперебойного питания EKF E-Power sw902g4-rt-31 используется там, где недопустимы перебои в питании: серверные комнаты, медицинское оборудование, системы связи, промышленные контроллеры, АСУ ТП, центры обработки данных. Он обеспечивает чистый синусоидальный ток даже при аварии в сети, благодаря технологии двойного преобразования - входящий переменный ток сначала преобразуется в постоянный, затем снова в качественный переменный. Это исключает скачки напряжения, помехи и искажения формы сигнала.

Технические характеристики

• Выходная мощность: 20 000 ВА / около 18 000 Вт (коэффициент мощности 0,9)
• Напряжение на выходе: 220–230 В +-1%
• Частота выхода: 50 Гц +-0,1%
• Вход: три фазы 380 В, допустимые колебания широкие - работает при просадках и перепадах
• Конструкция: монтаж в стойку 19" (482,6 мм), глубина соответствует стандартным шкафам
• Автоматическое отключение: да - защищает нагрузку при перегрузке или разряде батарей
• Управление: интерфейс для удалённого контроля (RS-232/USB/Ethernet - требуется подключение к ПК или сетевой плате)
• Переключающий контакт: беспотенциальный - можно подключить внешнюю систему сигнализации или управление
• Выходные клеммы: одна группа - все нагрузки подключаются через один вывод
• Требуемые аккумуляторы: 16–20 батарей 12 В (общее напряжение 192–240 В)

Совместимость и монтаж

Источник бесперебоя питания EKF E-Power sw902g4-rt-31 совместим со всеми стандартными 19” стойками и шкафами. Корпус имеет крепления для болтового монтажа спереди и сзади. Для установки необходим свободный доступ к задней стенке - там расположены входные и выходные клеммы, вентиляционные решётки. Монтаж на горизонтальной поверхности возможен, но требует соблюдения зазора минимум 30 см вокруг устройства для теплоотвода. Подключение аккумуляторов выполняется после установки ИБП - провода должны иметь достаточное сечение (минимум 25 мм2 на каждую цепь) и надёжные изолированные клеммы.

Безопасность и стандарты

Устройство соответствует требованиям безопасности EN 62040-1 и EN 62040-2. Защита IP20 - внутренние части недоступны при нормальной эксплуатации. Автоматическое отключение предотвращает повреждение компонентов при перегреве, КЗ или перегрузке более 120%. Наличие беспотенциального контакта позволяет интегрировать ИБП в системы безопасности объекта - например, запуск генератора или отправку SMS-оповещения.

Преимущества

• Высокий выходной коэффициент мощности - 0,9 - позволяет подключать больше нагрузки при том же ВА
• Стабильное выходное напряжение вне зависимости от качества входного питания
• Поддержка длительного времени автономной работы при использовании нужного числа аккумуляторов
• Гибкая система управления - удобна для интеграции в SCADA и другие системы мониторинга
• Модульная конструкция - ремонт и замена модулей возможны без полного отключения системы

Ограничения применения

• Не предназначено для работы без внешних аккумуляторов - без них не функционирует как ИБП
• Только трехфазный вход - нельзя использовать в однофазных сетях 220 В
• Один выходной контур - невозможно распределить нагрузку по нескольким группам без внешнего распределительного щита
• Работает только при температуре +5…+40C - не подходит для неотапливаемых помещений зимой
• Требуются специализированные аккумуляторы 12 В - обычные автомобильные не подходят по сроку службы и типу зарядки

Примеры использования

• Центры обработки данных - питание серверов и коммутаторов
• Производственные линии - управление ЧПУ-станками и PLC
• Медицинские учреждения - аппараты МРТ, аналитические приборы
• Телефонные станции и базовые станции мобильной связи
• Объекты ЖКХ - насосные станции, системы видеонаблюдения

Практические советы

• Выбирайте аккумуляторы типа AGM или GEL - они лучше подходят для ИБП, служат дольше и безопаснее при зарядке
• Для 20 часов автономной работы потребуется 20 батарей по 200 А·ч; для 4 часов - достаточно 16 батарей по 100 А·ч
• Проверьте посадочные размеры вашей стойки - глубина корпуса составляет ~700 мм, убедитесь, что есть место для кабельного ввода
• Не подключайте светодиодные светильники, импульсные БП и диммеры - они могут вызывать ложные срабатывания защиты
• При первом включении - проверьте полярность подключения батарей! Обратная полярность выведет ИБП из строя
• Регулярно проверяйте состояние батарей - каждый год тестируйте емкость, заменяйте при снижении ниже 80%
