Встраиваемый адаптер "Сухих контактов" для мониторинга состояния / управления ИБП | AS400 EKF

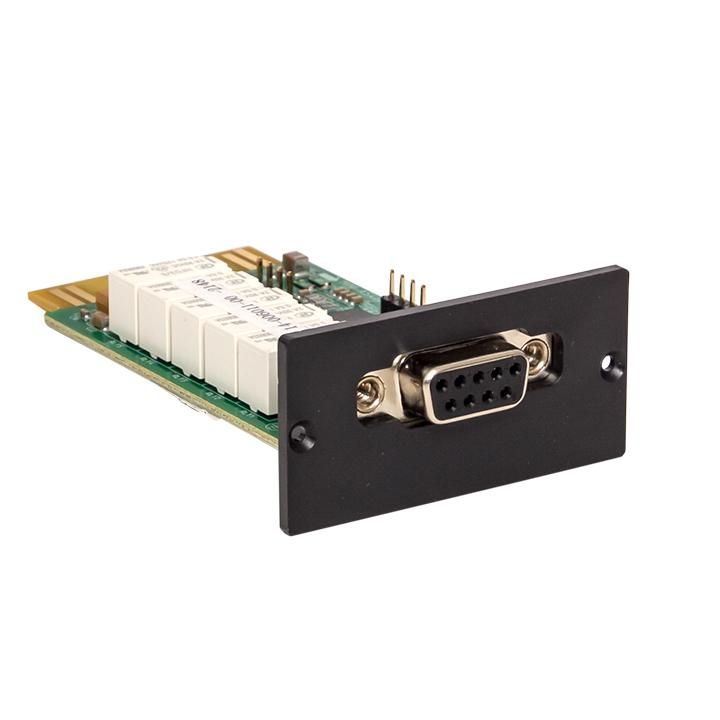

Адаптер встраиваемый сухих контактов для мониторинга состояния/управления ИБП от EKF (артикул as400) предназначен для передачи сигналов состояния источника бесперебойного питания в систему управления, не требуя подключения к силовым цепям. Устройство работает совместно с ИБП серий E-Power SW900PRO, SW900G4 и SW800.

Назначение и область применения

Адаптер встраиваемый сухих контактов для мониторинга состояния/управления ИБП используется для удалённого наблюдения за работой источника бесперебойного питания и автоматического реагирования на изменения его состояния. Он не управляет питанием, а лишь передаёт сигналы - например, «на батарее», «перегрузка», «нормальная работа». Подходит для интеграции в системы СКАДА, серверные помещения, промышленную автоматизацию, где требуется контроль над ИБП без прямого подключения к сети.

Технические характеристики

• Тип устройства: адаптер для ИБП (не является источником питания)
• Интерфейс связи: RS-232 (для подключения к контроллеру или ПК)
• Тип сигнала: сухие контакты (galvanic isolation - гальваноразвязанные переключатели)
• Напряжение питания: 220 В (питание получает сам ИБП, адаптер использует его внутреннюю логику)
• Диапазон входного напряжения: 145–290 В (соответствует рабочему диапазону ИБП E-Power)
• Выходная мощность: 6 ВА (максимальная нагрузка на контактные выходы - минимальна, только для коммутируемых сигналов)
• Количество выходов: 1 группа сухих контактов (один замкнутый/разомкнутый контур)
• Степень защиты: IP20 (защита от прикосновений пальцами, не предназначено для влаги и пыли)
• Время автономной работы: 0 минут (устройство не содержит аккумулятора и не обеспечивает резервное питание)

Совместимость и монтаж

Адаптер встраиваемый сухих контактов для мониторинга состояния/управления ИБП устанавливается исключительно в специальный слот на задней панели ИБП серий E-Power SW900PRO, SW900G4 и SW800. Монтаж возможен только при выключенном и отключённом от сети ИБП. После физической установки необходимо подключить кабель RS-232 от адаптера к контроллеру или COM-порту ПК. Для работы требуется программное обеспечение, поддерживающее протоколы взаимодействия с ИБП EKF.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Сертифицировано в рамках ЕАЭС. Степень защиты IP20 допускает использование только внутри закрытых щитов или помещений, защищённых от попадания воды и пыли.

Преимущества

• Гальваноразвязанные сухие контакты - безопасны для чувствительной электроники, не вызывают помех
• Не требует внешнего питания - работает за счёт внутренней логики ИБП
• Поддерживает интеграцию в существующие SCADA-системы через RS-232
• Фиксированная совместимость с популярными моделями E-Power - снижает риск ошибок при замене

Ограничения применения

• Не поддерживается с другими сериями ИБП, кроме E-Power SW900PRO/SW900G4/SW800
• Не имеет собственного источника питания - при отключении основного ИБП сигналы прекращаются
• Работает только с одним выходом - нельзя одновременно мониторить несколько параметров (например, температуру и уровень заряда)
• IP20 - запрещена установка в сырых, пыльных или открытых зонах
• RS-232 требует прямого проводного соединения - не поддерживает беспроводную связь

Примеры использования

• Центры обработки данных: отслеживание перехода ИБП на батарею и отправка уведомления в систему мониторинга
• Производственные линии: автоматическое сохранение данных и корректное отключение станков при отключении электроэнергии
• Телекоммуникационные узлы: интеграция ИБП в единую систему управления энергоснабжением
• Лаборатории и медицинские учреждения: контроль стабильности питания критичного оборудования

Практические советы

• Перед установкой проверьте наличие свободного слота на вашем ИБП - он должен быть именно для опциональных карт E-Power
• Используйте экранованный кабель RS-232 длиной до 15 метров - длиннее могут возникнуть помехи
• Настройте ПО так, чтобы реакция на сигнал «низкий заряд» происходила с задержкой 30–60 секунд - это предотвратит ложные отключения
• Не путайте этот адаптер с сетевыми картами SNMP - он не предоставляет данные по напряжению, частоте или уровню заряда, только дискретные состояния
• При замене ИБП - сохраните старый адаптер as400: он совместим с новыми устройствами той же серии
