Адаптер AS400 («сухие контакты») для ИБП серии Трио ТМ (Trio TM), Смолл Рэкмаунт (Small Rackmount), Тауэр Tower) - DRYCONTM ДКС

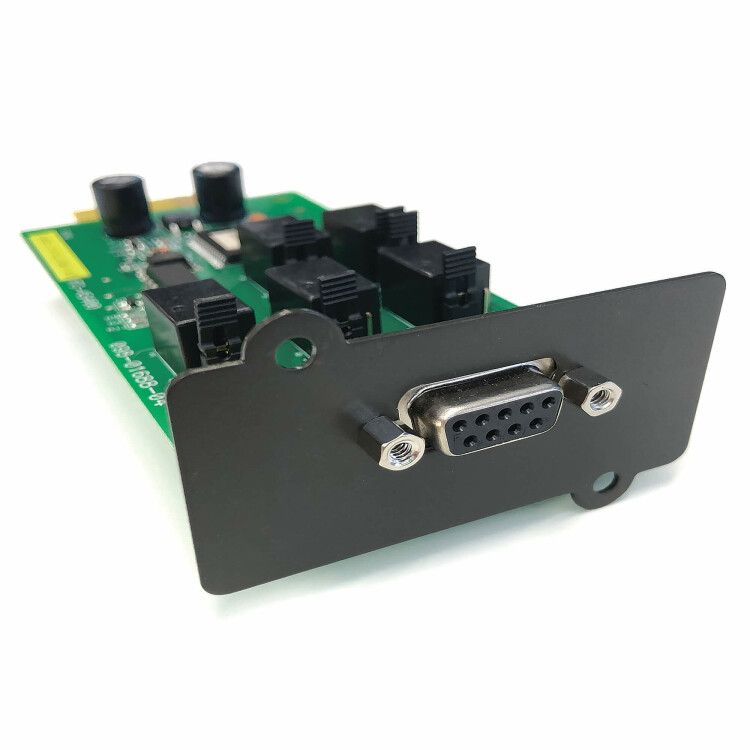

Адаптер AS400 (сухие контакты) для источника бесперебойного питания серии Trio TM, Small Rackmount, Small Tower - это устройство для передачи сигналов состояния ИБП на внешние системы управления через сухие контакты. Продукт от DKC IT позволяет интегрировать ИБП в автоматизированные системы мониторинга без необходимости сложной сетевой настройки.

Назначение и область применения

Адаптер AS400 (сухие контакты) для источника бесперебойного питания серии Trio TM, Small Rackmount, Small Tower используется для передачи информации о состоянии ИБП - напряжении сети, работе от батареи, перегрузке, аварии - в виде электрических сигналов на внешние устройства: систему сбора данных, PLC, сигнализацию или пульт управления. Подходит для объектов, где требуется надёжная связь без IP-сети: серверные комнаты, промышленные участки, телекоммуникационные узлы, медицинские учреждения.

Технические характеристики

• Тип компонента: сетевой интерфейс (реализован через сухие контакты - механические реле без собственного питания)
• Совместим с ИБП серии Trio TM, Small Rackmount, Small Tower
• Выходы: сухие контакты (реле) - замыкающие/размыкающие цепи
• Рабочее напряжение контактов: до 30 В постоянного или переменного тока
• Максимальный коммутируемый ток: 1 А
• Подключение: к специальному порту на задней панели ИБП

Совместимость и монтаж

Адаптер AS400 (сухие контакты) для источника бесперебойного питания серии Trio TM, Small Rackmount, Small Tower устанавливается исключительно в модели из указанной серии. Для подключения необходимо:

• Отключить питание ИБП перед установкой
• Вставить адаптер в специальный разъём на корпусе ИБП (не требует пайки или проводов)
• Закрепить адаптер фиксатором, если предусмотрен
• Подключить внешнюю цепь (например, сигнализацию или контроллер) к контактным клеммам на плате

Не используйте адаптер с другими сериями ИБП - совместимость гарантирована только для Trio TM, Small Rackmount, Small Tower.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для низковольтного оборудования. Компоненты выполнены в соответствии с нормами IEC 60950-1 / IEC 62368-1. Нет активной электроники на выходе - все сигналы передаются через гальванически развязанные реле, что снижает риск повреждения подключённых систем.

Преимущества

• Нет зависимости от сети Ethernet - работает даже при отказе IP-инфраструктуры
• Простота интеграции с любыми системами, поддерживающими дискретные входы (PLC, SCADA, охранная сигнализация)
• Гальваническая развязка защищает оборудование от помех и скачков напряжения
• Нет программной настройки - сразу после подключения начинает работать

Ограничения применения

• Не поддерживает передачу детальной информации (температура, уровень заряда батареи, время работы) - только предопределённые состояния
• Не работает с ИБП других серий, кроме Trio TM, Small Rackmount, Small Tower
• Не обеспечивает управление ИБП - только мониторинг
• Требуется внешнее питание для подключаемых устройств (например, сигнализации), так как сами контакты не выдают энергию

Примеры использования

• Подключение к системе охранной сигнализации: при переходе ИБП на батарею - тревога на пульт
• Интеграция с PLC на производстве: остановка конвейера при потере основного питания
• Сигнализация в серверной: звуковой оповещатель срабатывает при аварии ИБП
• Автоматическое включение резервного генератора через реле, управляемое сигналом от адаптера AS400

Практические советы

• Перед монтажом проверьте, что ваш ИБП имеет именно порт для адаптера AS400 - он отличается от USB или RS232
• Используйте экранированные кабели для подключения контактов, особенно в условиях сильных ЭМИ
• Не забудьте указать тип контакта (нормально разомкнутый/замкнутый) при проектировании схемы управления
• Для долговечности не нагружайте контакты выше 1 А - лучше использовать промежуточное реле при больших нагрузках
• Адаптер AS400 не требует обслуживания, но рекомендуется периодически проверять целостность соединений и состояние реле
