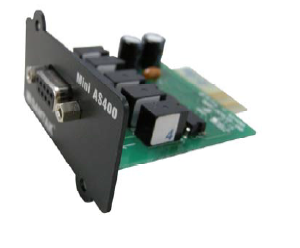

Адаптер AS400 ( сухие контакты ) для ИБП ДКС серии Info Rackmount Pro - AS400INFO

Адаптер AS400 («сухие контакты») для ИБП серии Info Rackmount Pro, Small DKC, ДКС обеспечивает удалённый мониторинг состояния источника бесперебойного питания через сигналы сухих контактов. Этот адаптер совместим с ИБП серии Info Rackmount Pro и используется в системах автоматизации и управления энергоснабжением.

Назначение и область применения

Адаптер AS400 («сухие контакты») для ИБП серии Info Rackmount Pro, Small DKC, ДКС преобразует внутренние сигналы ИБП - такие как питание на батареях, перегрузка, аварийный режим - в электрические контакты без потенциала («сухие контакты»). Это позволяет подключить ИБП к внешним системам: системам централизованного мониторинга, PLC, SCADA, сигнализациям или контроллерам зданий.

Подходит для установки в серверных, телекоммуникационных и промышленных объектах, где требуется отслеживать состояние ИБП без использования протоколов связи (RS232/USB/Ethernet).

Технические характеристики

• Тип интерфейса: сухие контакты (без напряжения, гальваническая развязка)
• Количество выходов: 5 (по умолчанию - нормально разомкнутые контакты)
• Максимальная коммутируемая нагрузка: до 1 А / 24 В постоянного тока (или эквивалент переменного тока)
• Работает с ИБП серии Info Rackmount Pro, Small DKC, ДКС
• Питание: от шины ИБП (не требует внешнего источника)
• Габариты: компактный модуль, рассчитанный на монтаж внутри корпуса ИБП

Совместимость и монтаж

Адаптер AS400 («сухие контакты») для ИБП серии Info Rackmount Pro, Small DKC, ДКС устанавливается исключительно внутрь ИБП этой же серии. Он не является универсальным устройством и не работает с другими моделями ИБП, даже от DKC.

Установка выполняется при выключенном питании ИБП. Подключение осуществляется через заводской разъём на плате ИБП - никаких проводов или пайки не требуется. После физической установки адаптер активируется автоматически.

Не допускается самостоятельное подключение к сети 220 В или другим источникам напряжения - адаптер не имеет собственного источника питания.

Безопасность и стандарты

Адаптер AS400 («сухие контакты») для ИБП серии Info Rackmount Pro, Small DKC, ДКС соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Гальваническая развязка между ИБП и внешней системой защищает оборудование от помех и скачков напряжения.

Преимущества

• Простота интеграции: не нужна сложная настройка или программирование
• Высокая надёжность: механические контакты не зависят от программного обеспечения
• Энергонезависимость: работает даже при полной потере входного напряжения
• Защита от помех: гальваническая развязка предотвращает влияние высокочастотных шумов
• Совместим с большинством систем автоматизации, использующих дискретные входы

Ограничения применения

• Не поддерживает передачу детализированных данных (температура, уровень заряда, время работы)
• Работает только с ИБП серии Info Rackmount Pro, Small DKC, ДКС - несовместим с другими сериями DKC
• Не предназначена для подключения к сетям с напряжением выше 24 В
• Не рекомендуется использовать в средах с частыми вибрациями - возможен отказ контактов
• Не подлежит ремонту - при выходе из строя заменяется полностью

Примеры использования

• Подключение к системе SCADA на предприятии для оповещения о переходе ИБП на батареи
• Интеграция с пультом охранной сигнализации - тревога при отключении основного питания
• Автоматическое отключение несущественных нагрузок при длительном работе от батарей
• Логирование событий в системе учёта электроэнергии на базе PLC

Практические советы

• Перед монтажом проверьте, что ваш ИБП - именно модель Info Rackmount Pro, Small DKC, ДКС; другие версии не поддерживаются
• При проектировании системы учтите, что каждый контакт - это один сигнал. Для нескольких типов событий потребуется несколько контактов
• Для долговечности подключайте нагрузку с запасом по току - не нагружайте контакты ближе чем к 80% от максимума (0,8 А)
• Если система требует более точного мониторинга - рассмотрите использование IP-интерфейса ИБП вместо этого адаптера
• Запасной адаптер AS400 («сухие контакты») для ИБП серии Info Rackmount Pro, Small DKC, ДКС стоит хранить на случай замены - он не восстанавливаемый
