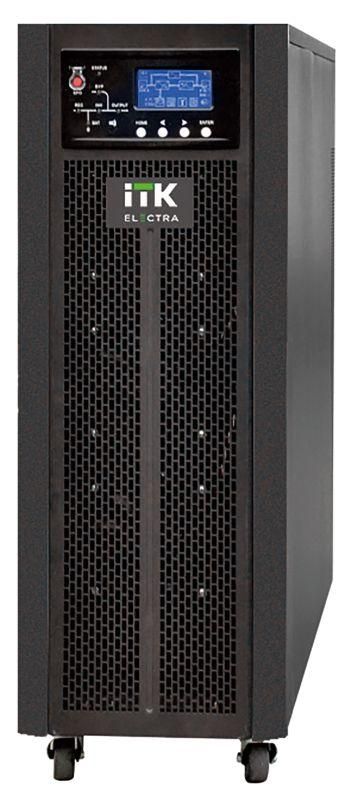

Источник бесперебойного питания ELECTRA OB 20кВ.А/18кВт 3ф 240В DC без АКБ с регулир. ЗУ ITK EOB-0020KVA-3-L IEK

Источник бесперебойного питания ITK ELECTRA OB eob-0020kva-3-l - трёхфазный онлайн-ИБП мощностью 20 000 ВА / 20 000 Вт с входным напряжением 400 В и выходным 380 В, предназначенный для обеспечения стабильного питания критически важных нагрузок. Устройство поставляется без аккумуляторных батарей, что позволяет гибко выбирать ёмкость и тип АКБ под конкретные задачи. Встроенные функции управления и коммуникации делают eob-0020kva-3-l удобным решением для промышленных объектов, центров обработки данных и медицинских учреждений.

Назначение и область применения

ITK ELECTRA OB eob-0020kva-3-l предназначен для защиты оборудования от перебоев, просадок, скачков и помех в сети переменного тока. Благодаря технологии double conversion (двойного преобразования) он обеспечивает чистый синусоидальный сигнал на выходе, даже при нестабильном или аварийном питании. Подходит для критичных систем, где недопустимы простои: серверные комнаты, системы жизнеобеспечения больниц, промышленные автоматизированные линии, телекоммуникационные узлы, энергообъекты и крупные офисные комплексы.

Технические характеристики

• Тип topology: Онлайн (double conversion) - постоянное преобразование AC→DC→AC, изолирующее нагрузку от сетевых помех
• Мощность: 20 000 ВА / 20 000 Вт (активная мощность равна полной - коэффициент мощности 0.9)
• Входное напряжение: 400 В +- допуск (широкий диапазон - работает при колебаниях до +-25%)
• Выходное напряжение: 380 В (трёхфазное, стабилизированное)
• Частота выхода: 50 Гц (точная, независимо от входа)
• КПД: до 95% - снижает потери тепла и потребление электроэнергии
• Коэффициент мощности: 0.9 - эффективнее использует провода и автоматы
• Тип конструкции: Отдельно стоящий, напольный корпус
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и воды
• Рабочая температура: +0C … +40C - требует установки в помещении с контролируемым микроклиматом
• Зарядное устройство: Регулируемое - позволяет задавать ток заряда под тип установленных батарей
• Поддержка внешних АКБ: Да - батареи выбираются и устанавливаются отдельно
• Интерфейсы: USB, RS232, опционально SNMP - для подключения к ПК и сетевой мониторинг
• Функция холодного старта: Можно включить ИБП без подключённого входного напряжения - при наличии заряженных батарей

Совместимость и монтаж

eob-0020kva-3-l рассчитан на подключение к трёхфазной сети 400 В. Для монтажа требуется свободное место рядом с оборудованием, которое необходимо защищать. Корпус имеет жесткий металлический кожух и крепления для фиксации на полу. Кабели входа и выхода должны соответствовать сечению, рассчитанному на 20 000 Вт - рекомендуется использовать медные провода минимум 25–35 мм2 на каждую фазу. Нейтраль и заземление обязательны. Подключение к сети выполняется через отдельный автоматический выключатель. После установки батарей (при необходимости) проверьте полярность и соединения - неверное подключение повредит зарядное устройство.

Безопасность и стандарты

ITK ELECTRA OB eob-0020kva-3-l соответствует требованиям безопасности для промышленного оборудования. Стандарт IP20 исключает доступ к внутренним элементам при нормальной эксплуатации. Защита от перегрузки, короткого замыкания и перегрева реализована аппаратно. Работа в пределах указанных температур гарантирует надёжность. Сертификаты соответствия - в документации производителя; для сертификации проекта рекомендуется запросить протоколы испытаний.

Преимущества

• Двойное преобразование - идеальная форма выходного сигнала, подходящая для чувствительной электроники
• Широкий диапазон входного напряжения - продолжает работать при значительных колебаниях в сети
• Высокий КПД (95%) - экономия энергии и меньшая нагрузка на систему охлаждения
• Интеллектуальный заряд - продлевает срок службы батарей, адаптируясь под их тип и состояние
• Возможность параллельной работы до 8 устройств - масштабирование мощности без изменения архитектуры
• SNMP-интерфейс - позволяет интегрировать ИБП в систему мониторинга (например, в SCADA или NMS)
• Удалённое управление - включение/выключение через ПО, диагностика в реальном времени

Ограничения применения

• Не предназначен для открытых площадок - IP20 не защищает от пыли, влаги и перепадов температуры
• Требуется помещения с температурой выше 0C - при более низких значениях батареи теряют ёмкость, а электроника может отказывать
• Не содержит аккумуляторов - пользователь обязан самостоятельно выбрать, закупить и смонтировать батареи
• Максимальная длительная нагрузка - 20 000 Вт. Перегрузка свыше 110% вызывает переход на байпас, а свыше 150% - отключение
• Не подходит для импульсных нагрузок с высокими пиковыми токами (например, некоторые насосы, сварочные аппараты) без предварительной проверки совместимости

Примеры использования

• Центры обработки данных - питание серверов, хранилищ, коммутаторов
• Лаборатории и диагностические отделения больниц - работа МРТ, анализаторов, ИВЛ
• Производственные линии - ЧПУ-станки, роботы, системы контроля качества
• Телеком-узлы - базовые станции, маршрутизаторы, оптоволоконные передатчики
• Энергетические пункты - система управления, реле, устройства автоматики
• Образовательные и административные здания - серверные, системы видеонаблюдения, лифты

Практические советы

• Выбирайте аккумуляторы с напряжением 240 В DC - это требование модели. Обычно используются последовательные наборы из 20–24 банок по 12 В
• При использовании нескольких ИБП в параллель - все устройства должны иметь одинаковое прошивку и настройки
• Для удалённого мониторинга активируйте SNMP - настройка занимает 10 минут через веб-интерфейс (через USB/RS232)
• Перед первым включением - проверьте правильность подключения фаз, нуля и заземления. Ошибка может повредить выпрямитель
• Регулярно проверяйте уровень заряда батарей и температуру внутри корпуса - особенно после длительных автономных режимов
• Не устанавливайте ИБП рядом с источниками тепла - нагрев снижает срок службы электролитических конденсаторов
• При планировании резерва - учитывайте время автономной работы: чем больше ёмкость батарей, тем дольше будет работать eob-0020kva-3-l
