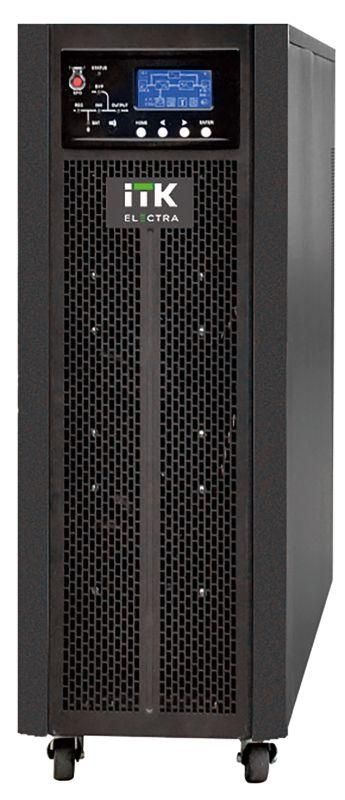

Источник бесперебойного питания ELECTRA OB 10кВ.А/10кВт 3ф 240В DC без АКБ с регулир. ЗУ ITK EOB-0010KVA-3-L IEK

Источник бесперебойного питания ITK ELECTRA OB eob-0010kva-3-l - трёхфазный онлайн-ИБП мощностью 10 000 ВА / 10 000 Вт с входным напряжением 400 В и выходным 380 В. Устройство работает без встроенных аккумуляторов, что позволяет гибко выбирать ёмкость и срок службы батарей. Подходит для критически важных нагрузок на объектах с высокими требованиями к качеству электроэнергии.

Назначение и область применения

ITK ELECTRA OB eob-0010kva-3-l предназначен для обеспечения бесперебойного питания оборудования, чувствительного к перебоям, скачкам напряжения и искажениям формы сигнала. Особенно эффективен там, где требуется стабильная и чистая энергия: серверные комнаты, медицинские центры, промышленные автоматизированные системы, телекоммуникационное оборудование, производственные линии и ЦОД.

Модель без аккумуляторов предназначена для интеграции в существующие системы хранения энергии, где батареи уже установлены или планируются отдельно. Это снижает первоначальные затраты и упрощает замену элементов питания в будущем.

Технические характеристики

• Топология: Онлайн (двойное преобразование) - постоянное исправление входного напряжения, полная изоляция нагрузки от помех сети.
• Выходная мощность: 10 000 ВА / 10 000 Вт - полностью активная мощность, коэффициент мощности равен 1, что позволяет подключать любые типы нагрузок без потерь.
• Фазность: Трёхфазная - подходит для промышленной и коммерческой техники с трёхфазными двигателями и силовыми модулями.
• Входное напряжение: 400 В AC - совместим с промышленными сетями 380–415 В.
• Выходное напряжение: 380 В AC +-1%, стабилизированное, с частотой 50 Гц.
• КПД: До 95% - минимальные потери энергии, снижение тепловыделения и расходов на охлаждение.
• Защита: IP20 - защищено от прикосновений к токоведущим частям и крупному мусору, не предназначено для работы во влажных или запылённых средах.
• Температурный режим: От 0 до +40 C - требует установки в помещении с контролируемым микроклиматом.
• Управление: USB и интерфейс ПК - для локального мониторинга; поддержка SNMP - для удалённого управления через Ethernet-сеть.
• Зарядное устройство: Регулируемое - позволяет адаптировать ток заряда под тип и ёмкость внешних аккумуляторов.
• Конструкция: Напольная - устанавливается на полу, занимает минимум места, легко доступна для обслуживания.

Совместимость и монтаж

ITK ELECTRA OB eob-0010kva-3-l не имеет встроенных аккумуляторов - они должны быть подобраны и установлены отдельно. Для этого предусмотрены клеммы и система контроля заряда, поддерживающие свинцово-кислотные и литий-ионные батареи различной ёмкости.

Подключение выполняется к трёхфазной сети 400 В. Выходные клеммы рассчитаны на 380 В - необходимо соблюдать соответствие фаз между источником и нагрузкой. Монтаж допускается только в закрытом помещении с хорошей вентиляцией. Минимальный зазор вокруг корпуса - 50 см с каждой стороны для теплоотвода.

Интерфейсы USB и LAN позволяют подключить ИБП к компьютеру или сети для мониторинга. Программное обеспечение ITK предоставляет данные о состоянии батарей, времени автономной работы, уровне нагрузки и событиях.

Безопасность и стандарты

ITK ELECTRA OB соответствует основным нормам безопасности для промышленного оборудования: IEC 62040-1, IEC 62040-2. Защита IP20 исключает использование устройства вне помещений. Автоматические функции: защита от перегрузки, короткого замыкания, перегрева и глубокого разряда батарей (при наличии).

Преимущества

• Полная изоляция нагрузки от проблем сети благодаря технологии double conversion - идеально для точной электроники.
• Коэффициент мощности 1 - максимальная эффективность использования мощности, нет необходимости переоценивать систему.
• Высокий КПД 95% - экономия электроэнергии и снижение нагрузки на системы охлаждения.
• Гибкая система батарей - можно выбрать оптимальную ёмкость, срок службы и стоимость.
• Удалённый мониторинг через SNMP - удобно для администрирования в больших объектах и ЦОД.
• Регулируемый заряд - продлевает жизнь аккумуляторам, особенно при использовании нестандартных решений.

Ограничения применения

• Не применяется на открытом воздухе - степень защиты IP20 не защищает от влаги, пыли и перепадов температур.
• Требуется отдельная установка аккумуляторов - нельзя использовать “из коробки” без батарей.
• Работает только при температуре выше 0C - не подходит для неотапливаемых помещений зимой.
• Не предназначен для бытового использования - слишком большая мощность, сложная настройка, требует профессионального монтажа.
• Отсутствует встроенный байпас - при отказе ИБП питание будет отключено, если не предусмотрен внешний обходной контур.

Примеры использования

• Центры обработки данных - питание серверов, хранилищ и сетевого оборудования.
• Производственные линии - управление ЧПУ, роботов, конвейеров, где даже секундный сбой вызывает простои.
• Медицинские учреждения - аппараты МРТ, аналитические приборы, реанимационное оборудование.
• Телекоммуникационные узлы - базовые станции, маршрутизаторы, системы передачи данных.
• Лаборатории и исследовательские центры - чувствительные приборы, требующие чистой синусоидальной волны.

Практические советы

• Выбирайте аккумуляторы с учётом необходимого времени автономной работы - для 10 кВт нагрузки 10 минут потребуют около 10–15 кВт·ч ёмкости (зависит от типа батарей).
• Проверьте посадочные размеры и вес батарей - ITK ELECTRA OB eob-0010kva-3-l рассчитана на внешние банки, поэтому место под них должно быть подготовлено заранее.
• Настройте пороги отключения через ПО - чтобы избежать глубокого разряда, который сокращает срок жизни батарей.
• Используйте SNMP-интеграцию с системами мониторинга (Nagios, Zabbix) - получайте уведомления о сбоях в реальном времени.
• Перед включением проверьте фазовое соответствие - неверное подключение фаз может повредить ИБП и подключённое оборудование.
• Проводите профилактический осмотр раз в 6 месяцев - чистка вентиляции, проверка соединений, тестирование переходных процессов.
