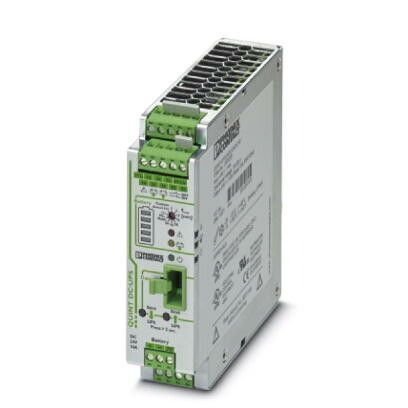

Источник бесперебойного питания QUINT-UPS/ 24DC/ 24DC/10 | 2320225 Phoenix Contact

Источник бесперебойного питания QUINT-UPS/24DC/24DC/10 от Phoenix Contact обеспечивает непрерывное питание устройств постоянным током 24 В при сбоях в сети. Он предназначен для критически важных систем автоматизации, где даже кратковременная потеря напряжения недопустима.

Назначение и область применения

QUINT-UPS/24DC/24DC/10 используется там, где требуется надёжная работа оборудования при перебоях в электроснабжении. Это устройства управления, контроллеры, сенсоры, приводы и другие компоненты, работающие на постоянном токе 24 В. Применяется в промышленной автоматике: на конвейерах, в станках, системах безопасности, логистических комплексах и объектах с высокими требованиями к бесперебойности работы.

Технические характеристики

• Входное напряжение: 24 В постоянного тока (DC)
• Выходное напряжение: 24 В постоянного тока (DC)
• Максимальный выходной ток: 10 А
• Резервное время: зависит от ёмкости внешнего аккумулятора (не включён в комплект)
• Поддержка параллельного включения: да, для увеличения мощности
• КПД: высокий, за счёт импульсной технологии преобразования

Совместимость и монтаж

QUINT-UPS/24DC/24DC/10 устанавливается на DIN-рейку 35 мм. Подключение входа и выхода осуществляется через винтовые зажимы. Для работы необходим внешний аккумулятор 24 В - он не входит в комплект. Устройство совместимо с аккумуляторами типа AGM, гелевыми и свинцово-кислотными, ёмкостью от 7 Ah до 100 Ah. Обязательно соблюдайте полярность при подключении. Монтаж допускается в шкафах с температурой от –25 C до +70 C.

Безопасность и стандарты

• Защита от перегрузки и короткого замыкания
• Соответствие нормам EN 62368-1, IEC 62368-1
• Степень защиты IP20 - для установки внутри закрытых шкафов

Преимущества

• Автоматическое переключение на батарею менее чем за 1 миллисекунду - без потери сигнала
• Устойчивость к скачкам напряжения на входе
• Встроенные диагностика и индикация состояния (LED-индикаторы)
• Возможность масштабирования: несколько модулей можно соединить параллельно для повышения мощности
• Низкий уровень тепловыделения благодаря эффективному охлаждению

Ограничения применения

• Не работает без внешнего аккумулятора - необходимо приобрести отдельно
• Не предназначена для переменного тока - нельзя использовать с сетью 230 В AC
• Запрещено применение во взрывоопасных средах - нет соответствующего сертификата ATEX
• Не рекомендовано использование вне помещений из-за степени защиты IP20

Примеры использования

• Питание PLC-контроллера на производственной линии при отключении основного источника
• Обеспечение автономной работы системы видеонаблюдения в цеху
• Поддержка клапанов и датчиков в системе пожарной безопасности
• Работа сенсоров на конвейере при временных сбоях в энергоснабжении

Практические советы

• Выбирайте аккумулятор с запасом ёмкости: для 10 минут автономной работы при нагрузке 10 А нужен аккумулятор минимум 17 А·ч
• Проверяйте состояние батареи регулярно - старый аккумулятор снижает время автономии
• При параллельном включении нескольких QUINT-UPS/24DC/24DC/10 используйте одинаковые типы аккумуляторов и одинаковый срок службы
• Не забудьте выделить место для вентиляции вокруг корпуса - перегрев сокращает срок службы
• Артикул 2320225 - это точный идентификатор для заказа запчастей и документации; всегда указывайте его при обращении в службу поддержки Phoenix Contact
