Источник бесперебойного питания TRIO-UPS/1AC/24DC/ 5 | 2866611 Phoenix Contact

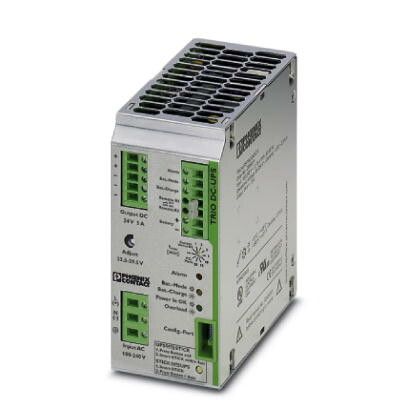

Источник бесперебойного питания TRIO-UPS/1AC/24DC/24D от Phoenix Contact обеспечивает стабильное питание устройств постоянного тока 24 В при сбоях в сети переменного тока. Подходит для автоматизации, промышленной электроники и систем управления, где критична непрерывная работа.

Назначение и область применения

TRIO-UPS/1AC/24DC/24D предназначен для защиты оборудования, работающего на напряжении 24 В постоянного тока, от перебоев в электроснабжении. Он используется там, где внезапное отключение питания может вызвать аварию, потерю данных или остановку производства - например, в контроллерах PLC, реле, сенсорах, приводах и устройствах связи.

Технические характеристики

• Входное напряжение: 1 фаза, 230 В переменного тока (+-15%)
• Выходное напряжение: 24 В постоянного тока
• Мощность выхода: до 24 Вт (максимальный ток 1 А)
• Работает в режиме онлайн: входное напряжение постоянно преобразуется в постоянный ток, затем подается на нагрузку - без переключений
• Время переключения на батарею: 0 мс (реальное бесперебойное питание)
• Аккумулятор: внутренний, свинцово-кислотный, емкостью 1,2 А·ч
• Время работы на батарее при полной нагрузке: около 10 минут
• Степень защиты: IP20 - защищён от прикосновений и крупных частиц, но не от воды
• Габариты: компактный корпус, рассчитан на установку на DIN-рейку 35 мм

Совместимость и монтаж

TRIO-UPS/1AC/24DC/24D устанавливается на стандартную DIN-рейку в распределительном щите. Для подключения используются клеммы: L/N на входе, +/− на выходе. Кабели рекомендуется зажимать моментом 0,5–0,6 Нм. Устройство совместимо со всеми типами нагрузок 24 В DC до 1 А - включая модули ввода-вывода, микроконтроллеры, индикаторы и малые насосы. Батарея не заменяемая пользователем - при её износе требуется замена всего устройства.

Безопасность и стандарты

TRIO-UPS/1AC/24DC/24D соответствует требованиям EN 62040-1-1 (стандарт на UPS) и имеет сертификат CE. Защита от перегрузки, короткого замыкания и перегрева встроена. Работает при температуре от –25 C до +60 C, что позволяет использовать его в большинстве промышленных условиях.

Преимущества

• Настоящий бесперебойный режим - никаких скачков напряжения даже при переходе на батарею
• Устойчив к колебаниям сетевого напряжения благодаря активному регулированию
• Не требует внешних аккумуляторов - всё в одном корпусе
• Компактный размер и DIN-монтаж экономят место в шкафу
• Поддерживает работу при низком уровне заряда батареи - предупреждает о необходимости замены

Ограничения применения

• Не предназначено для мощных потребителей - максимальная нагрузка 24 Вт (1 А)
• Не работает при температурах ниже –25 C и выше +60 C
• Не защищено от влаги - нельзя устанавливать во влажных помещениях без дополнительной защиты
• Замена батареи невозможна - при исчерпании ресурса необходимо менять весь источник
• Не подходит для длительного автономного питания - время работы ограничено 10 минутами

Примеры использования

• Защита PLC-контроллера на конвейере в пищевой промышленности
• Обеспечение работы терминалов сбора данных на складе при отключении света
• Питание системы сигнализации безопасности в цеху
• Резервирование коммуникационных модулей в системах автоматизации

Практические советы

• Перед установкой проверьте, что ваша нагрузка не превышает 1 А - превышение приведёт к отключению
• Убедитесь, что температура в шкафу не выходит за допустимый диапазон - особенно летом
• Проверяйте состояние батареи каждые 6–12 месяцев через индикацию состояния на устройстве
• Не используйте TRIO-UPS/1AC/24DC/24D в качестве основного источника питания - он создан только для резерва
• При замене устройства сохраняйте старую модель - она точно совпадает по габаритам и подключению
