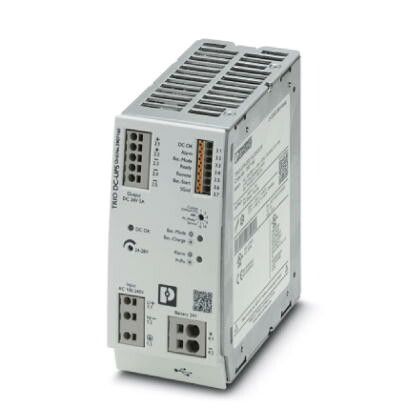

Источник бесперебойного питания TRIO-UPS-2G/1AC/24DC/5 | 2907160 Phoenix Contact

Источник бесперебойного питания TRIO-UPS-2G/1AC/24DC/5 от Phoenix Contact обеспечивает стабильное питание устройств постоянного тока при сбоях в сети переменного тока. Подходит для автоматизации, промышленной электроники и систем управления, где критична непрерывная работа.

Назначение и область применения

TRIO-UPS-2G/1AC/24DC/5 предназначен для защиты оборудования, работающего от напряжения 24 В постоянного тока, от кратковременных перебоев в сети 230 В переменного тока. Он используется там, где даже секундный отказ питания может вызвать аварию, сбой программы или повреждение данных - например, на станках ЧПУ, контроллерах PLC, системах безопасности, конвейерах и устройствах сбора данных.

Технические характеристики

• Входное напряжение: 230 В переменного тока (+-10%)
• Выходное напряжение: 24 В постоянного тока
• Мощность выхода: 5 А (максимальный ток нагрузки)
• Резервное время: зависит от ёмкости внешнего аккумулятора (не включён в комплект)
• Переключение на батарею: мгновенное, без скачков напряжения
• Защита от перегрузки и КЗ: встроенная
• Габариты: компактный корпус для монтажа на DIN-рейку

Совместимость и монтаж

TRIO-UPS-2G/1AC/24DC/5 устанавливается на стандартную DIN-рейку 35 мм. Для работы требуется подключение к внешнему аккумулятору 24 В - он не входит в комплект. Выходные клеммы рассчитаны на провода до 2,5 мм2. Устройство подключается последовательно между сетью и защищаемым оборудованием: вход - к сети 230 В, выход - к нагрузке 24 В DC. Обязательно соблюдайте полярность при подключении батареи.

Безопасность и стандарты

TRIO-UPS-2G/1AC/24DC/5 соответствует требованиям EN 62040-1-1 и EN 61000-6-2. Имеет сертификацию CE. Защита класса II - двойная изоляция, заземление не требуется. Работает в температурном диапазоне от –25 C до +60 C.

Преимущества

• Мгновенное переключение на батарею - оборудование не выключается даже при просадке напряжения
• Стабилизированное выходное напряжение 24 В - предотвращает сбои чувствительной электроники
• Компактный дизайн - экономит место в шкафу управления
• Автоматическая диагностика состояния батареи через индикаторы
• Надёжная защита от перегрева и перегрузки

Ограничения применения

• Не работает без внешней аккумуляторной батареи - она должна быть приобретена отдельно
• Поддерживает только нагрузку до 5 А; при превышении произойдёт отключение
• Не предназначено для длительного автономного питания - только для кратковременного резерва (до нескольких минут)
• Не подходит для мощных двигателей, нагревателей или импульсных нагрузок свыше 120 Вт

Примеры использования

• PLC-контроллер на производственной линии - сохраняет программу при отключении света
• Частотный преобразователь с датчиками - позволяет безопасно завершить цикл перед остановкой
• Система видеонаблюдения с IP-камерами - обеспечивает запись событий во время сбоя
• Аварийные кнопки и сигнализация - остаются работоспособными при отключении основного питания

Практические советы

• Выбирайте аккумулятор с ёмкостью не менее 7–12 А·ч для резерва 5–10 минут при максимальной нагрузке
• Проверяйте состояние батареи каждые 6 месяцев - старый аккумулятор снижает эффективность TRIO-UPS-2G/1AC/24DC/5
• Не устанавливайте источник рядом с источниками тепла - перегрев сокращает срок службы элементов
• Обеспечьте доступ к клеммам для замены батареи - корпус не снимается полностью
• При проектировании системы учтите, что TRIO-UPS-2G/1AC/24DC/5 не регулирует напряжение - только фильтрует и резервирует
