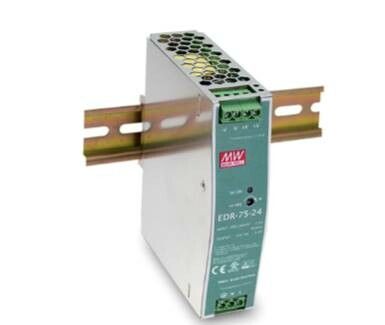

Источник питания на DIN-рейку 24 В,3.2 А, 76 Вт, MEANWELL, I класс защиты, 32х125х102 мм | EDR-75-24 VARTON VARTA

Источник питания VARTON EDR-75-24 - компактный блок питания на DIN-рейку с выходом 24 В и мощностью 76 Вт, предназначенный для надёжного устройств в автоматизированных системах. Подходит для установки в распределительных щитах, обеспечивает стабильное питание для LED-лент, контроллеров и других нагрузок постоянного тока.

Назначение и область применения

Источник питания VARTON EDR-75-24 преобразует переменный ток сети 220–240 В в стабилизированное постоянное напряжение 24 В. Он предназначен для питания слаботочных устройств, которые требуют точного и бесперебойного энергоснабжения. Установка осуществляется прямо на DIN-рейку внутри электрощита - это делает его идеальным решением для промышленной автоматизации, систем освещения, управления оборудованием и домашней автоматики.

Технические характеристики

• Выходное напряжение: 24 В постоянного тока (DC)
• Выходной ток: 3,2 А
• Максимальная выходная мощность: 76 Вт
• Входное напряжение: 90–264 В переменного тока (AC), 50 Гц
• Стабилизация: по напряжению и току - исключает скачки и перегрузки
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли
• Класс защиты: III - двойная изоляция, заземление не требуется
• Рабочий температурный диапазон: от –25 C до +55 C
• Габариты: 32 × 125 × 102 мм
• Материал корпуса: металл, цвет - металлик
• Тип диммирования: недиммируемый - нельзя регулировать яркость через вход
• Гарантия: 3 года

Совместимость и монтаж

VARTON EDR-75-24 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые клеммы: на входе - фаза L, ноль N; на выходе - положительный (+) и отрицательный (−) провода. Кабельные вводы рассчитаны на жилы сечением до 2,5 мм2. Монтаж выполняется после отключения питания. Корпус плотно фиксируется на рейке защёлкой - никаких дополнительных креплений не требуется. Нагрев во время работы нормальный - допускается контакт с корпусом, но не рекомендуется закрывать его полностью, чтобы сохранить естественную вентиляцию.

Безопасность и стандарты

Устройство соответствует европейским директивам безопасности: 2014/35/EC (низковольтное оборудование) и 2014/30/ЕС (электромагнитная совместимость). Благодаря классу защиты III, он не нуждается в заземлении - повышает безопасность при обслуживании. Защита от перегрузки, короткого замыкания и перегрева встроена внутренне - аварийные режимы активируются автоматически.

Преимущества

• Стабилизированный выход - напряжение остаётся постоянным даже при колебаниях входного напряжения
• Металлический корпус - эффективно отводит тепло, продлевает срок службы
• Компактные габариты - легко помещается в малогабаритные шкафы
• Нет необходимости в заземлении - снижает сложность монтажа
• Широкий диапазон входного напряжения - работает при просадках и перепадах в сети

Ограничения применения

• Не подходит для открытых площадок или мест с высокой влажностью - степень защиты IP20 не предохраняет от брызг и пыли
• Недиммируемый - нельзя использовать для управляемого освещения без внешних диммеров
• Запрещено подключение нагрузки выше 76 Вт - возможна перегрузка и отключение устройства
• Не следует устанавливать рядом с источниками тепла или в герметичных контейнерах без вентиляции

Примеры использования

• Питание светодиодных лент 24 В в торговых залах, офисах и рекламных конструкциях
• Энергоснабжение PLC-контроллеров, реле, сенсоров в промышленных автоматах
• Поддержка систем видеонаблюдения - камеры, DVR-блоки
• Автоматизация быта: терморегуляторы, клапаны, сервоприводы

Практические советы

• Выбирайте модель с запасом мощности - если нагрузка около 60 Вт, лучше взять 75–80 Вт, как EDR-75-24
• Проверьте полярность перед подключением - неверное подсоединение выведет из строя чувствительную электронику
• При использовании нескольких блоков питания в одном шкафу соблюдайте интервал между ними минимум 10 мм для лучшего охлаждения
• Для длинных кабелей к нагрузке используйте провода большего сечения - особенно при токе 3,2 А, чтобы избежать потерь напряжения
• EDR-75-24 - часть серии “Лента драйвера”, поэтому оптимален именно для LED-систем, но также хорошо работает с другими DC-устройствами
