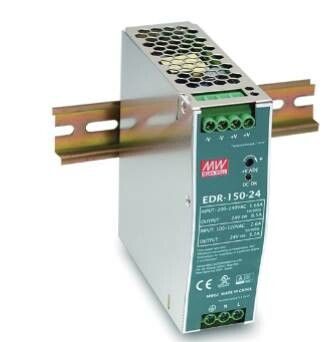

Источник питания на DIN-рейку 24 В,6.5 А,156 Вт, MEANWELL, I класс защиты, 40х125х113 мм | EDR-150-24 VARTON VARTA

Источник питания VARTON EDR-150-24 - компактный блок питания на DIN-рейку с выходом 24 В / 6,5 А, предназначенный для надёжного устройств в автоматизированных системах, таких как освещение, контроллеры и промышленные модули.

Назначение и область применения

Источник питания VARTON EDR-150-24 преобразует переменный ток сети 220–240 В в стабильный постоянный ток 24 В. Он предназначен для установки внутри электрощитов и используется там, где требуется питание с высокой точностью и долговременной стабильностью. Подходит для работы с LED-лентами, сенсорами, реле, PLC-устройствами и другим оборудованием, требующим 24 В постоянного тока. Установка на DIN-рейку позволяет легко интегрировать его в промышленные щитовые системы.

Технические характеристики

• Выходное напряжение: 24 В постоянного тока
• Выходной ток: 6,5 А
• Выходная мощность: 156 Вт
• Входное напряжение: 90–264 В переменного тока (AC)
• Частота входа: 50 Гц (работает также на 60 Гц)
• Стабилизация: по напряжению и току - обеспечивает минимальные колебания даже при изменении нагрузки
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не герметичен
• Класс защиты: III - двойная изоляция, заземление не требуется
• Рабочий температурный диапазон: от –25 C до +55 C
• Габариты: 40 × 125 × 113 мм
• Материал корпуса: металл, окраска металлик
• Тип диммирования: недиммируемый - нельзя регулировать яркость через источник
• Гарантия: 3 года

Совместимость и монтаж

VARTON EDR-150-24 монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Для подключения используются винтовые клеммы: на входе - L/N, на выходе - +/−. Кабельные вводы рассчитаны на провода сечением до 2,5 мм2. Максимальная нагрузка - 156 Вт; перегрузка более 160 Вт вызывает аварийное отключение. Нагрев во время работы нормален - корпус нагревается до 45–50 C при максимальной нагрузке, что допустимо согласно заявленному диапазону температур.

Безопасность и стандарты

Устройство соответствует европейским директивам безопасности: 2014/35/EC (низковольтное оборудование) и 2014/30/EU (электромагнитная совместимость). Отсутствие необходимости в заземлении снижает риск ошибок при монтаже. Защита класса III исключает опасность поражения током при контакте с корпусом. Применение в помещениях с контролируемой средой - рекомендовано.

Преимущества

• Стабилизированное выходное напряжение предотвращает мерцание LED-лент и сбои в работе чувствительной электроники
• Металлический корпус эффективно отводит тепло, продлевая срок службы
• Широкий диапазон входного напряжения (90–264 В) делает его работоспособным при скачках в сети
• Закрытый дизайн IP20 и отсутствие вентиляторов обеспечивают бесшумную работу
• Гарантия 3 года указывает на качественную сборку и использование проверенных компонентов

Ограничения применения

• Не подходит для открытых площадок, улиц, сырых помещений - степень защиты IP20 не защищает от воды и пыли
• Недиммируемый - нельзя использовать для управления яркостью света через этот блок питания
• Максимальная мощность 156 Вт - не годится для больших массивов LED-лент выше 6,5 метров при плотности 24 В/м
• Работает только при температуре выше –25 C - не холодные склады без отопления
• Не имеет функции удалённого контроля или сигнализации состояния

Примеры использования

• Освещение на базе LED-лент 24 В в торговых витринах и офисах
• Питание контроллеров и сенсоров в системах автоматизации производства
• Энергоснабжение реле, клапанов и исполнительных механизмов в панелях управления
• Поддержка видеокамер и терминалов в закрытых шкафах

Практические советы

• Выбирая источник питания, всегда считайте суммарную мощность всех подключаемых устройств - она должна быть ниже 80 % от максимума (не более 125 Вт), чтобы избежать перегрева
• При использовании длинных проводов между блоком и нагрузкой увеличьте сечение жил - потеря напряжения на 0,5 В уже влияет на работу LED-систем
• Не располагайте рядом с теплогенерирующими элементами (например, контактными группами или частями двигателей)
• Обязательно используйте автоматические выключатели на входе - хотя сам блок имеет внутреннюю защиту, внешний коммутационный аппарат нужен для ремонта и обслуживания
• Проверьте полярность перед подключением - неверное подсоединение +/− повредит подключенное оборудование
