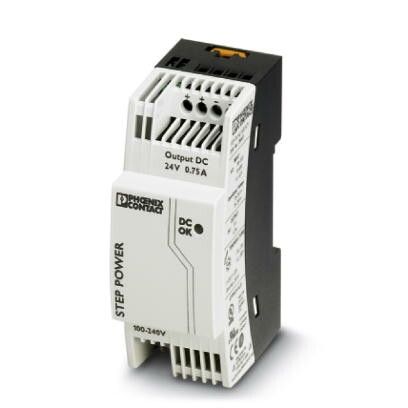

Источники питания STEP-PS/ 1AC/24DC/0.75 | 2868635 Phoenix Contact

Источник питания Phoenix Contact 2868635 преобразует переменный ток 230 В в стабильный постоянный ток 24 В мощностью 18 Вт - подходит для автоматизации, управления оборудованием и слаботочных систем.

Назначение и область применения

Источник питания Phoenix Contact 2868635 предназначен для обеспечения стабильного напряжения 24 В постоянного тока на устройствах автоматизации: реле, соленоиды, контроллеры, датчики и другие нагрузки с малой потребляемой мощностью. Применяется в промышленной автоматике, на конвейерах, в системах управления технологическими процессами и в распределительных щитах.

Технические характеристики

• Входное напряжение: 1 фаза, 230 В переменного тока (+-10%)
• Выходное напряжение: 24 В постоянного тока
• Максимальная выходная мощность: 18 Вт (0,75 А × 24 В)
• Выходной ток: до 0,75 А
• Защита от перегрузки и короткого замыкания: да
• Рабочая температура: от –25 C до +70 C
• Степень защиты: IP20 - защищён от прикосновений и пыли, но не от брызг воды
• Габариты: компактный корпус, рассчитан на установку на DIN-рейку 35 мм

Совместимость и монтаж

Источник питания Phoenix Contact 2868635 устанавливается на стандартную DIN-рейку 35 мм, что позволяет легко интегрировать его в шкафы управления. Подключение входа - клеммы L/N, выхода - +24 V / 0 V. Кабели рекомендуется зажимать с усилием 0,5–0,7 Нм. Для надёжной работы требуется минимальная вентиляция вокруг корпуса - не закрывать доступ воздуха.

Безопасность и стандарты

Источник питания соответствует требованиям EN 60950-1 и EN 62368-1 - стандартам безопасности для информационного и офисного оборудования. Соответствие гарантирует безопасную работу в промышленных условиях. Устройство имеет сертификат CE.

Преимущества

• Устойчивый выходной сигнал даже при колебаниях сети
• Автоматическая защита от перегрузки - снижает риск повреждения подключённых устройств
• Компактный размер - экономит место в шкафу
• Надёжные клеммы с зажимом типа screw - минимизируют контактные потери
• Произведён компанией Phoenix Contact - известна долговечностью и качеством сборки

Ограничения применения

• Не предназначена для работы во влажных средах - степень защиты IP20 исключает использование вне герметичных шкафов
• Мощность 18 Вт недостаточна для запитки нескольких крупных исполнительных механизмов одновременно
• Не поддерживает регулирование выходного напряжения - фиксированный уровень 24 В
• Не совместим с сетями 110 В - требует именно 230 В переменного тока

Примеры использования

• Запитка PLC-контроллеров S7-1200 в цеховой автоматике
• Питание пневматических клапанов на линии упаковки
• Обеспечение энергии датчиков proximity и энкодеров в системах контроля положения
• Резервное питание реле времени в распределительном щите

Практические советы

• Перед монтажом проверьте соответствие входного напряжения - подключение к 110 В выведет источник из строя
• Используйте провода с сечением 0,2–2,5 мм2 - оптимально для клемм этого модели
• Не устанавливайте рядом с нагревательными элементами - высокая температура сокращает срок службы
• При использовании в многоканальных системах учитывайте суммарную нагрузку - не превышайте 0,75 А на один источник
• Фиксируйте источник питания плотно на рейке - вибрация может ослабить контакты
