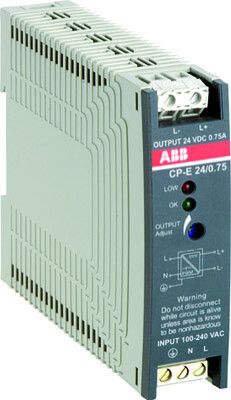

Блок питания CP-E 24/0.75 (регулир. вых. напряж) вход 90-265В AC / 120- 370В DC, выход 24В DC /0.75A | 1SVR427030R0000 ABB

Блок питания ABB 1svr427030r0000 преобразует переменный или постоянный ток в стабильное выходное напряжение 24 В постоянного тока с током до 0,75 А. Подходит для автоматизации, промышленной электроники и устройств, требующих надёжного источника питания без вентилятора.

Назначение и область применения

Блок питания ABB 1svr427030r0000 предназначен для питания низковольтных устройств, таких как контроллеры, сенсоры, реле, клапаны и модули ввода-вывода. Он обеспечивает гальваническую развязку между сетью и нагрузкой, защищает оборудование от скачков напряжения и помех. Применяется в системах автоматизации, на конвейерах, в панелях управления, в машинах и оборудовании с жесткими требованиями к надёжности.

Технические характеристики

• Выходное напряжение: 24 В постоянного тока (регулируемый выход — фактически установлен на 24 В, возможна настройка в пределах допуска)
• Максимальный выходной ток: 0,75 А
• Выходная мощность: 18 Вт
• Входное напряжение: 90–265 В переменного тока (50/60 Гц) или 120–370 В постоянного тока
• Потребляемая мощность: 22,8 ВА
• Стабилизация выходного напряжения: да — сохраняет 24 В даже при колебаниях входного напряжения
• Защита от короткого замыкания: да — автоматическое восстановление после устранения неисправности
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Подключение: винтовые зажимы для проводов (до 2,5 мм²)
• Монтаж: крепление на DIN-рейку 35 мм
• Размеры: 22,5 × 90 × 115 мм
• Число фаз: однофазный

Совместимость и монтаж

Блок питания ABB 1svr427030r0000 совместим с любыми стандартными DIN-рейками шириной 35 мм. Для установки достаточно защелкнуть корпус на направляющих. Подключаются провода через винтовые клеммы: L/N/PE — на входе, +/− — на выходе. Максимальное сечение провода — 2,5 мм². Учитывайте, что выходное напряжение не имеет внешней регулировки — оно фиксировано на уровне 24 В, хотя внутри схема позволяет точную настройку на заводе.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Категория в соответствии с EN ISO 13849-1 — уровень B, что указывает на базовый уровень отказоустойчивости, подходящий для менее критичных функций. Защита от короткого замыкания и перегрузки повышает безопасность при аварийных ситуациях. Не предназначено для использования во взрывоопасных средах.

Преимущества

• Не требует вентилятора — работает бесшумно и без необходимости обслуживания
• Широкий диапазон входного напряжения — работает как от бытовой сети 220 В, так и от промышленных цепей постоянного тока
• Высокая эффективность — минимальные потери энергии и низкое тепловыделение
• Компактный размер — легко помещается в распределительные шкафы
• Надёжная защита — автоматически восстанавливает работу после КЗ

Ограничения применения

• Степень защиты IP20 — нельзя использовать в условиях повышенной запылённости, влажности или на открытом воздухе
• Фиксированный выход 24 В — невозможно изменить напряжение пользователем без специального оборудования
• Мощность всего 18 Вт — не подходит для питания двигателей, нагревательных элементов или нескольких крупных потребителей одновременно
• Не имеет вывода для удалённого контроля состояния или сигнализации

Примеры использования

• Питание PLC-контроллеров в панелях управления станков
• Обеспечение работы сенсоров и энкодеров на конвейерных линиях
• Источник для реле и пневматических клапанов в системах автоматизации
• Резервный источник для устройств, работающих от постоянного тока в промышленных сетях

Практические советы

• Перед монтажом проверьте соответствие входного напряжения — особенно при использовании DC-цепей, где напряжение выше 265 В может вывести блок из строя
• Используйте провода сечением не более 2,5 мм² — большие провода плохо фиксируются в винтовых клеммах
• Не закрывайте блок питания плотным материалом — нужен свободный доступ воздуха для естественного охлаждения
• При сборке шкафа убедитесь, что DIN-рейка прочна и не деформируется — слабая рейка может вызвать плохой контакт
• Этот блок питания ABB 1svr427030r0000 — не замена импульсному источнику с регулируемым выходом; если вам нужна гибкость напряжения — выбирайте другую модель
