Блок питания OptiPower MDR-20-24-1| 284539 | КЭАЗ

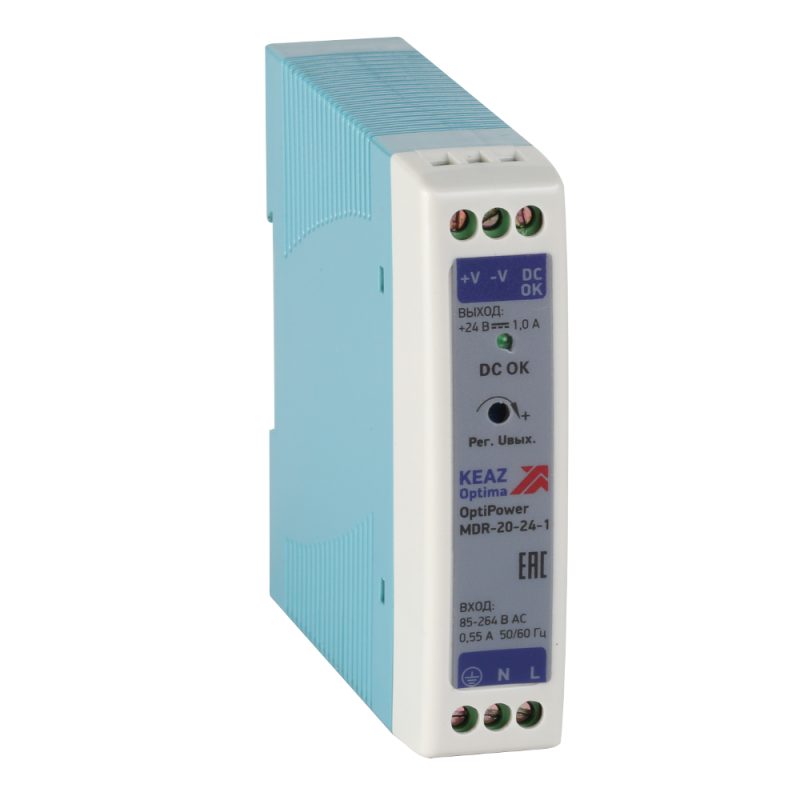

Блок питания постоянного тока MDR-20-24-1 от КЭАЗ Optima — компактный импульсный AC/DC-преобразователь с креплением на DIN-рейку, предназначенный для стабильного питания устройств автоматики и промышленной электроники на 24 В постоянного тока. Модель MDR-20-24-1 обеспечивает надёжную работу в условиях промышленной среды благодаря защите от короткого замыкания, регулируемому выходному напряжению и индикации состояния.

Назначение и область применения

Блок питания MDR-20-24-1 предназначен для преобразования переменного тока сети 220–240 В в стабилизированное постоянное напряжение 24 В. Подходит для питания контроллеров, реле, сенсоров, панелей управления, приводов и других устройств промышленной автоматики. Часто используется в системах управления станками, конвейерами, линиями упаковки и распределительных щитах.

Технические характеристики

• Выходная мощность: 20 Вт
• Выходное напряжение: 24 В постоянного тока (стабилизированное)
• Номинальный выходной ток: 1 А
• Входное напряжение: 85–264 В переменного тока (AC), частота 47–63 Гц
• Максимальный входной ток: 0,55 А
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям, но не от воды и пыли
• Рабочая температура: от –10 до +50 °C
• Способ монтажа: крепление на DIN-рейку (35 мм)
• Подключение: винтовые зажимы для проводов
• Габариты: 90 × 22,5 мм
• Индикация: светодиодный индикатор работы
• Регулировка выходного напряжения: да (в пределах допустимой нагрузки)
• Защита: от короткого замыкания, перегрузки и перенапряжения

Совместимость и монтаж

MDR-20-24-1 совместим с любыми устройствами, требующими стабилизированного 24 В постоянного тока до 1 А. Устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые клеммы — подходят провода сечением до 2,5 мм². Обязательно соблюдайте полярность при подключении выхода: "+" и "-" должны соответствовать маркировке на корпусе. Нагрузка не должна превышать 20 Вт (1 А при 24 В), иначе возможен переход в режим защиты.

Безопасность и стандарты

Блок питания MDR-20-24-1 соответствует требованиям безопасности для промышленного оборудования. Защищён от короткого замыкания и перегрузки — при аварии он автоматически отключает выход и возобновляет работу после устранения неисправности. Степень защиты IP20 позволяет использовать его внутри закрытых щитов, но не во влажных или запылённых помещениях без дополнительной защиты.

Преимущества

• Стабилизированное выходное напряжение — не зависит от колебаний входного напряжения
• Регулируемое напряжение — можно точно настроить уровень 24 В под конкретную нагрузку
• Светодиодная индикация — сразу видно, работает ли блок питания
• Компактный размер — занимает мало места на DIN-рейке
• Надёжная защита — снижает риск повреждения подключённых устройств

Ограничения применения

• Не предназначен для установки вне щитов — IP20 не защищает от влаги и пыли
• Запрещено использование при температуре ниже –10 °C и выше +50 °C
• Мощность ограничена 20 Вт — не подходит для питания крупных приводов или нескольких высокомощных устройств одновременно
• Не имеет гальванической изоляции между входом и выходом — не рекомендован для чувствительных измерительных цепей без дополнительной изоляции

Примеры использования

• Питание PLC-контроллеров в системах автоматизации производства
• Обеспечение работоспособности сенсоров и энкодеров на конвейерах
• Работа с реле времени, терморегуляторами и панелями HMI
• Функционирование в распределительных щитах объектов ЖКХ, логистики и пищевой промышленности

Практические советы

• Перед установкой проверьте соответствие входного напряжения — MDR-20-24-1 работает от 85 до 264 В, что покрывает большинство сетей, включая 110 В и 230 В
• При подключении нагрузки близкой к максимальной (1 А) убедитесь, что провода имеют достаточное сечение и хорошо затянуты — плохой контакт вызывает нагрев
• Если требуется более точная настройка выходного напряжения — используйте мультиметр и регулировочные элементы, указанные в документации
• Для длительной работы в жарком помещении обеспечьте хорошую вентиляцию вокруг блока питания — даже при IP20 перегрев сокращает срок службы
• Артикул MDR-20-24-1 от КЭAZ Optima легко заменяем — аналоги с такими же параметрами есть в серии OptiPower DR, но проверяйте совместимость по габаритам и клеммам
