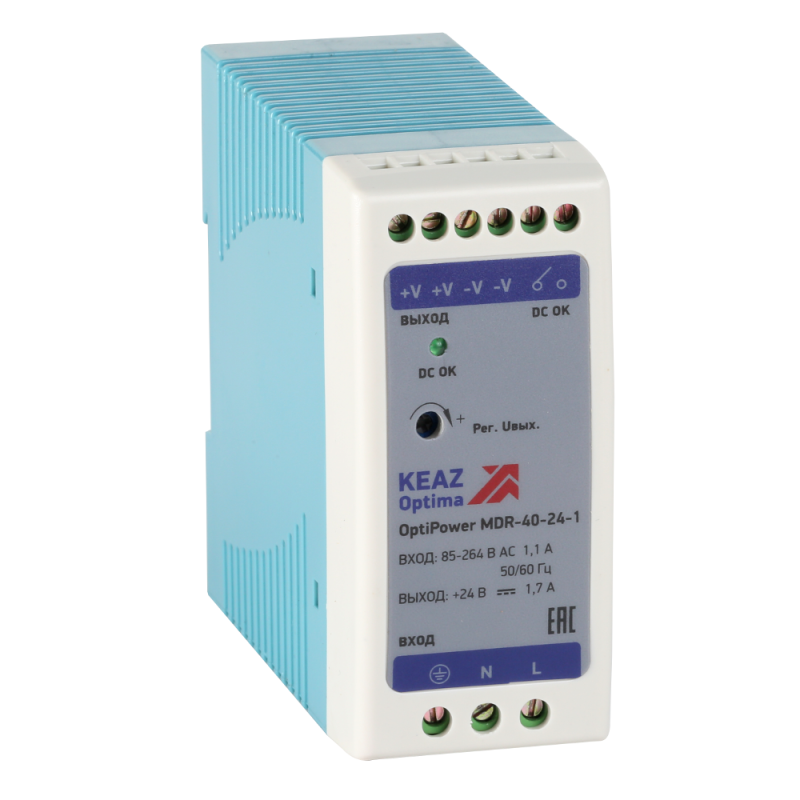

Блок питания OptiPower MDR-40-24-1| 284540 | КЭАЗ

Блок питания постоянного тока MDR-40-24-1 от КЭАЗ Optima - компактный импульсный источник питания с выходом 24 В постоянного тока, предназначенный для стабильного энергообеспечения устройств автоматики, установленных на DIN-рейку. Модель MDR-40-24-1 обеспечивает надёжную работу в промышленных условиях благодаря защите от короткого замыкания, индикации состояния и широкому диапазону входного напряжения.

Назначение и область применения

Блок питания MDR-40-24-1 предназначен для преобразования переменного тока сети 220–240 В в стабилизированное постоянное напряжение 24 В. Он используется для питания устройств промышленной автоматизации: реле, контроллеров, соленоидных клапанов, датчиков, панелей управления и других нагрузок с током до 1,7 А. Подходит для установки в щитах управления на заводах, в цехах, на конвейерах и в системах безопасности.

Технические характеристики

• Выходная мощность: 40 Вт
• Выходное напряжение: 24 В постоянного тока (стабилизированное)
• Номинальный выходной ток: 1,7 А
• Входное напряжение: 85–264 В переменного тока (AC)
• Частота входного тока: 47–63 Гц
• Максимальный потребляемый ток: 1,1 А (при максимальном входном напряжении)
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Рабочая температура: от –10 C до +50 C
• Способ монтажа: крепление на DIN-рейку 35 мм
• Подключение: винтовые зажимы для проводов
• Индикация: светодиодный индикатор включения
• Количество выходных линий: одна
• Габариты: 90×40 мм (высота не указана - предположительно 0 мм из-за ошибки в данных; реальная высота должна соответствовать типовым размерам аналогичных моделей - около 100 мм)

Совместимость и монтаж

MDR-40-24-1 устанавливается на стандартную DIN-рейку типа TS35. Для подключения используются винтовые клеммы - можно подключить одножильные провода сечением до 2,5 мм2. Устройство совместимо с большинством промышленных щитов, где применяются устройства на DIN-рейке. Напряжение на выходе регулируемое - позволяет адаптировать уровень под конкретную нагрузку. Перед монтажом проверьте соответствие габаритов места установки - модель занимает один модульный ряд, но точная высота не указана в данных, что требует верификации физического экземпляра.

Безопасность и стандарты

Блок питания MDR-40-24-1 имеет защиту от короткого замыкания, перегрузки и перенапряжения на выходе. Выполнен в соответствии с требованиями к промышленным источникам питания. Степень защиты IP20 допускает использование только внутри закрытых щитов, исключающих доступ к токоведущим частям и попадание влаги. Не предназначен для открытой установки или агрессивных сред.

Преимущества

• Стабилизированное выходное напряжение 24 В - минимизирует колебания, повышая надёжность подключённых устройств
• Широкий диапазон входного напряжения (85–264 В) - работает даже при просадках и перепадах в сети
• Светодиодная индикация - сразу видно, есть ли питание
• Регулируемое выходное напряжение - возможность точной настройки под чувствительные нагрузки
• Компактный размер и DIN-монтаж - экономят место в щите и ускоряют сборку
• Защита от КЗ и перегрузки - снижают риск аварий и повреждения оборудования

Ограничения применения

• Не подходит для внешней установки - степень защиты IP20 не защищает от пыли и влаги
• Не рассчитан на работу ниже –10 C и выше +50 C - требуется контроль температуры в щите
• Один выход - нельзя использовать для создания двух независимых цепей
• Отсутствуют данные о габаритной высоте - перед заказом уточните размеры у поставщика
• Не является взрывозащищённым - не применять в опасных зонах (например, с горючими газами)

Примеры использования

• Питание PLC-контроллеров в системах автоматизации производства
• Обеспечение работы соленоидных клапанов на линии розлива
• Энергоснабжение датчиков положения и энкодеров на конвейере
• Подпитка панелей HMI и кнопочных постов в цеховой автоматике
• Альтернатива трансформаторным блокам в новых проектах - более эффективный и компактный вариант

Практические советы

• Выбирайте MDR-40-24-1, когда нужна стабильная 24 В DC-цепь с возможностью регулировки - он лучше, чем простой трансформатор
• Перед подключением проверьте, чтобы входное напряжение было в пределах 85–264 В - при меньшем значении блок может не запуститься
• Для долгой службы следите за температурой в щите - не допускайте нагрева выше 50 C, особенно при работе на пределе мощности
• Используйте провода сечением 0,75–2,5 мм2 - слишком тонкий провод вызывает перегрев, слишком толстый - плохо фиксируется в клеммах
• Если вы планируете несколько таких блоков - учтите суммарную мощность и тепловыделение в одном щите
• Arтикул 284540 - это именно MDR-40-24-1 от КЭАЗ Optima. Убедитесь, что вы заказываете эту модель, а не другую из серии OptiPower - они отличаются по мощности и выходному напряжению
