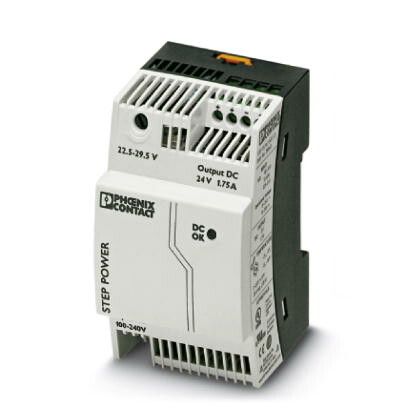

Источники питания STEP-PS/ 1AC/24DC/1.75 | 2868648 Phoenix Contact

Источник питания 1AC/24DC 1.75A от Phoenix Contact предназначен для преобразования переменного тока 230 В в стабильный постоянный ток 24 В с током до 1,75 А. Артикул 2868648 подходит для питания автоматизированных устройств в промышленной среде.

Назначение и область применения

Источник питания 1AC/24DC 1.75A используется для обеспечения электроэнергией устройств, работающих на напряжении 24 В постоянного тока. Применяется в системах автоматизации: контроллеры, реле, сенсоры, приводы, панели управления. Подходит для установки в распределительных щитах на DIN-рейку.

Технические характеристики

• Входное напряжение: 1 фаза, 230 В переменного тока (+-10%)
• Выходное напряжение: 24 В постоянного тока
• Максимальный выходной ток: 1,75 А
• Мощность: 42 Вт (24 В × 1,75 А)
• Защита корпуса: IP20 - защита от прикосновений и ограниченная защита от пыли
• Работает при температуре от –25 C до +70 C
• Установка: на DIN-рейку 35 мм
• Габариты: компактный форм-фактор, оптимизирован для плотной укладки в шкафах

Совместимость и монтаж

Источник питания 1AC/24DC 1.75A совместим со всеми стандартными DIN-рейками согласно IEC 60715. Для подключения входа используются клеммы для проводов сечением до 2,5 мм2. Выходные клеммы рассчитаны на те же сечения. Монтаж выполняется без инструментов - источник просто защёлкивается на рейку. Кабельные вводы не предусмотрены - провода подключаются напрямую к клеммам внутри щита.

Безопасность и стандарты

• Соответствует EN 61131-2 (для промышленных автоматических систем)
• Соответствует EN 60950-1 / EN 62368-1 (безопасность оборудования)
• Защита от перегрузки и короткого замыкания - самовосстанавливающаяся
• Электромагнитная совместимость: EN 61000-6-2 (промышленная ЭМИ), EN 61000-6-4 (выбросы)

Преимущества

• Стабильное выходное напряжение даже при колебаниях сети
• Автоматическое восстановление после перегрузки - не требует ручного сброса
• Низкий уровень собственных помех - не влияет на чувствительную электронику
• Высокий КПД - снижает тепловыделение и нагрузку на системы охлаждения
• Фирменная надёжность Phoenix Contact - проверенные решения для промышленности

Ограничения применения

• Не предназначена для работы во взрывоопасных зонах - отсутствует взрывозащита
• Не подходит для внешней установки - степень защиты IP20 не защищает от воды и пыли вне шкафа
• Максимальный ток 1,75 А - недостаточно для мощных потребителей (например, крупных насосов или нагревателей)
• Не имеет функции регулировки выходного напряжения - фиксированные 24 В

Примеры использования

• Питание PLC-контроллеров S7-1200 или аналогичных
• Запитка дискретных входов/выходов реле и модулей ввода-вывода
• Обеспечение энергии сенсоров давления, уровнемера, датчиков положения
• Работа с пневматическими клапанами и исполнительными механизмами на 24 В

Практические советы

• Перед монтажом убедитесь, что входное напряжение соответствует 230 В +-10%. Напряжение ниже 200 В может вызвать сбои.
• При установке нескольких источников питания рядом - оставляйте минимум 10 мм свободного пространства между ними для лучшего теплоотвода.
• Подключение выходных цепей - используйте предохранители на 2 А для защиты от КЗ в нагрузке.
• Артикул 2868648 - не заменяет импульсные источники с большей мощностью. Если нужна мощность выше 42 Вт - выбирайте модели с током 3 А или более.
• Проверьте посадочные размеры перед закупкой - хотя он стандартизирован, некоторые старые шкафы имеют узкие рейки.
