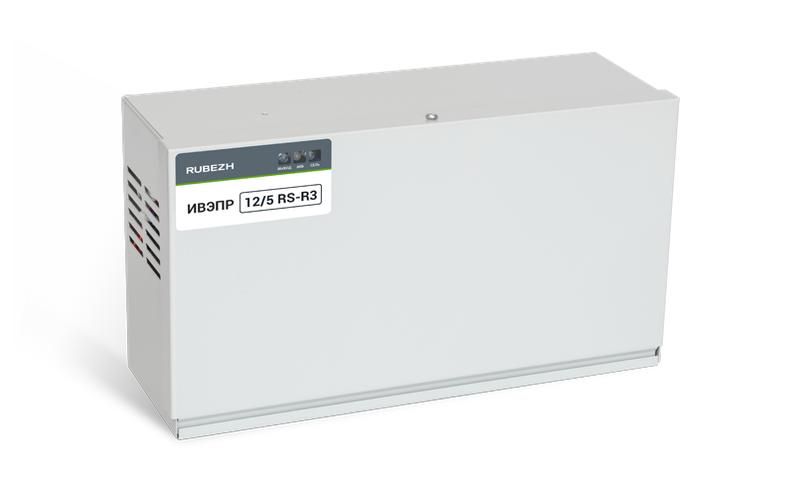

Источник вторичного электропитания резервированный адресный ИВЭПР 12/5 RS-R3 исп. 2х12 БР Рубеж Rbz-216605

Источник вторичного электропитания резервированный адресный 12 вольт 5 ампер RS-R3 исполнение 2х12 вольт батарея резервная от компании Рубеж предназначен для обеспечения бесперебойной работы устройств постоянного тока при отключении основного питания. Модель RS-R3 использует внешнюю свинцово-кислотную батарею для резервирования и подходит для систем автоматизации, сигнализации и других низковольтных применений.

Назначение и область применения

Источник вторичного электропитания резервированный адресный 12 вольт 5 ампер RS-R3 исполнение 2х12 вольт батарея резервная работает в режиме off-line — то есть при нормальном питании он просто передаёт напряжение с сети на нагрузку, а при пропадании электроэнергии переключается на питание от подключённой батареи. Подходит для автономного питания устройств с потреблением до 5 А при напряжении 12 В: контроллеры, радиомодули, системы оповещения, терминалы доступа, датчики и другие компоненты АСУ ТП.

Технические характеристики

• Выходное напряжение: 9,4–13,5 В — адаптивный диапазон, совместимый с большинством 12-вольтовых устройств;
• Максимальный выходной ток: 5 А — позволяет питать нагрузку суммарным током до 5 ампер;
• Входное напряжение: 140–265 В переменного тока — работает в широком диапазоне сетевых колебаний, включая нестабильные сети;
• Тип ИБП: Off-line (резервная схема) — минимальная задержка переключения, но без фильтрации помех;
• Количество выходов: один клеммный вывод — для подключения проводов напрямую;
• Конструкция: отдельно стоящая — требует установки в шкаф или на стену, не имеет встроенной батареи;
• Поддерживает внешние свинцово-кислотные аккумуляторы 12 В — батарея выбирается и устанавливается отдельно.

Совместимость и монтаж

Источник вторичного электропитания резервированный адресный 12 вольт 5 ампер RS-R3 исполнение 2х12 вольт батарея резервная имеет один клеммный выход — для подключения положительного и отрицательного провода нагрузки. Батарея не встроена: необходимо использовать внешний аккумулятор 12 В ёмкостью от 7 А·ч и выше, в зависимости от требуемой продолжительности автономной работы. Кабели подключаются к клеммам с помощью болтов — рекомендуется использовать медные жилы сечением не менее 1,5 мм². Установка возможна в распределительный шкаф или на вертикальную поверхность с соблюдением вентиляции. Нет розеток C13/C19/SCHUKO — нельзя подключать бытовые устройства через стандартные вилки.

Безопасность и стандарты

Производитель не указывает сертификаты соответствия. Применяйте источник в соответствии с требованиями ПУЭ и ГОСТ Р 50571. Для безопасной эксплуатации избегайте замыканий на выходе, не превышайте допустимую мощность (60 Вт) и следите за состоянием батареи — перегрев или утечка электролита недопустимы.

Преимущества

• Широкий входной диапазон (140–265 В) — надёжно работает даже при проседании напряжения в сети;
• Простая и проверенная схема off-line — высокая надёжность, мало элементов, которые могут выйти из строя;
• Гибкость выбора батареи — можно выбрать ёмкость и тип аккумулятора под конкретные задачи;
• Адресный интерфейс — возможность интеграции в централизованные системы контроля (например, с использованием протоколов типа Modbus или аналогичных).

Ограничения применения

• Не подходит для чувствительной аппаратуры — отсутствует фильтрация помех и скачков напряжения;
• Задержка переключения на батарею — до нескольких миллисекунд, что может вызвать сброс некоторых микроконтроллеров;
• Нет встроенного аккумулятора — требуется самостоятельная закупка и обслуживание батареи;
• Нет розеток — невозможно подключение устройств с вилками, только прямая проводка;
• Не предназначена для длительной работы в условиях повышенной влажности или открытого воздуха — требует защиты в шкафу IP54 и выше.

Примеры использования

• Автоматическая система пожарной сигнализации с датчиками и пультом управления;
• Контроллер доступа в здание с считывателями карт и электромагнитными замками;
• Терминал сбора данных на промышленном участке с беспроводной связью;
• Система видеонаблюдения с IP-камерами малой мощности;
• Резервное питание PLC-устройств в цепях автоматического управления.

Практические советы

• Выбирайте батарею с запасом ёмкости — для 1 часа автономной работы при 5 А нужна минимум 8–10 А·ч; для 3 часов — 20–25 А·ч;
• Используйте предохранители на линии между батареей и источником — защита от КЗ обязательна;
• Проверяйте состояние батареи каждые 3–6 месяцев — снижение ёмкости более чем на 20% требует замены;
• Обеспечьте вентиляцию вокруг корпуса RS-R3 — нагрев при работе с максимальной нагрузкой может достигать 50 °C;
• Не подключайте к этому источнику оборудование с импульсными нагрузками выше 5 А — возможны сбои или повреждение.
