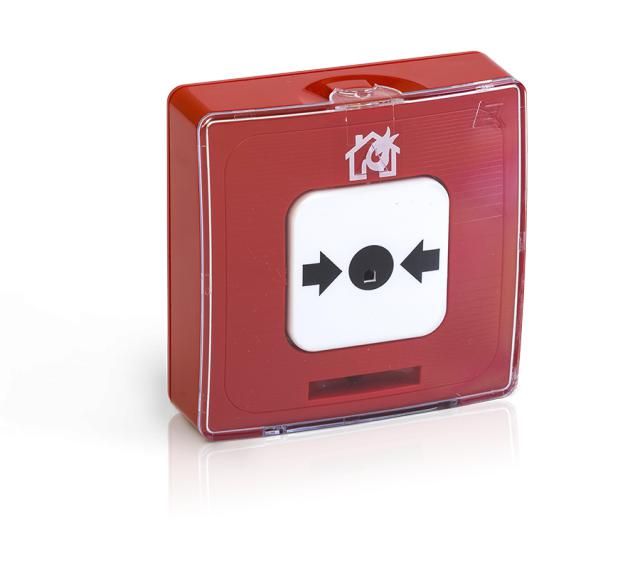

Извещатель пожарный ручной электроконтактный адресный с встроенным изолятором короткого замыкания ИПР 513-11 ИКЗ-А-R3 Рубеж Rbz-301159

Извещатель пожарный ручной электроконтактный адресный с встроенным изолятором короткого замыкания ИПР 513-11 ИКЗ-А-R3 от компании Рубеж предназначен для ручного вызова пожарной тревоги и автоматического изолирования участка адресной линии связи при коротком замыкании. Устройство применяется в сложных адресных системах пожарной безопасности, где важна локализация повреждений без потери работоспособности всей сети.

Назначение и область применения

ИПР 513-11 ИКЗ-А-R3 используется для ручного активирования сигнала «Пожар» путём нажатия кнопки. Одновременно он выполняет функцию защиты адресной линии связи - при возникновении короткого замыкания на линии устройство автоматически разрывает её на своём участке, повышая сопротивление до 4 кОм. Это предотвращает выход из строя всего контура и сохраняет работу других извещателей и приборов до места неисправности.

Подходит для установки в зданиях с высокой плотностью оборудования: офисы, торговые центры, производственные помещения, больницы, школы. Особенно эффективен в кольцевых и радиальных адресных линиях, где требуется быстрая диагностика и минимизация простоев системы.

Технические характеристики

• Тип: адресный ручной извещатель с встроенным изолятором короткого замыкания
• Метод подключения: двухпроводная адресная линия связи (АЛС)
• Сопротивление при КЗ: ≥4 кОм (при разрыве цепи)
• Питание: через адресную линию (не требует отдельного источника)
• Индикация: красный светодиод - показывает состояние устройства (норма/срабатывание)
• Способ монтажа: поверхностный
• Цвет корпуса: красный
• Количество адресов: один на устройство
• Ключ для сброса: в комплекте

Совместимость и монтаж

ИПР 513-11 ИКЗ-А-R3 совместим со всеми приемно-контрольными приборами, поддерживающими адресные двухпроводные линии связи. Подключается к клеммам АЛС1 и АЛС2 на основании устройства. Монтаж поверхностный - фиксируется на стене или другой поверхности с помощью крепёжных элементов, предусмотренных в комплекте. Перед установкой убедитесь, что напряжение на линии отключено.

Не допускается использование с однопроводными или аналоговыми системами. Обязательно задайте правильный адрес при программировании прибора - каждый извещатель должен иметь уникальный номер в сети.

Безопасность и стандарты

Устройство соответствует требованиям российских нормативов для средств оповещения о пожаре. Применяется в системах, прошедших сертификацию по ГОСТ Р 53325 и другим актуальным стандартам пожарной безопасности. Корпус выполнен из негорючих материалов, обеспечивает механическую прочность и защищённость от случайного срабатывания.

Преимущества

• Автоматическая локализация короткого замыкания - снижает время поиска неисправности
• Сохранение работоспособности части линии до точки КЗ - система продолжает работать частично даже при аварии
• Многократное срабатывание - кнопка не требует замены после каждого использования
• Пломбируемая конструкция - предотвращает несанкционированное вмешательство
• Встроенная индикация - наглядное отображение состояния без дополнительных приборов

Ограничения применения

• Не работает в системах без адресации - требует поддержки протокола АЛС
• Не предназначена для установки во взрывоопасных средах - не имеет взрывозащиты
• Не рекомендуется использовать в условиях постоянной влажности выше 95% без дополнительной герметизации
• Сброс возможен только с использованием специального ключа - без него невозможно восстановить нормальное состояние

Примеры использования

• На этаже офисного здания: при КЗ в кабельном канале рядом с кухней, ИПР 513-11 ИКЗ-А-R3 разрывает линию, оставляя работоспособными все другие извещатели на этом этаже.
• В производственном цехе: при повреждении кабеля на конвейере, извещатель локализует проблему именно там, где она произошла, позволяя персоналу быстро найти место аварии.
• В кольцевой линии: два таких извещателя на противоположных сторонах помещения изолируют повреждённый участок между собой, сохранив связь с прибором с обеих сторон.

Практические советы

• Перед первичной установкой проверьте целостность линии - наличие КЗ до монтажа может привести к некорректному срабатыванию.
• При прокладке линии соблюдайте минимальный радиус изгиба кабеля - повреждение изоляции может спровоцировать ложное срабатывание изолятора.
• Обязательно используйте ключ для сброса - попытки возврата кнопки руками могут повредить механизм.
• Проверяйте индикацию светодиода ежемесячно - если он не светится при тесте, возможно нарушение питания или адресации.
• При замене старого извещателя на новый - обязательно перепрограммируйте адрес в приборе управления.
