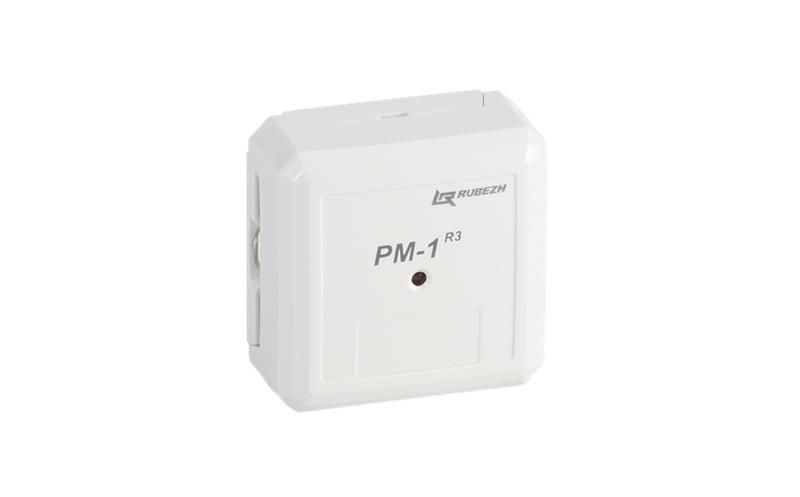

Модуль релейный РМ-1-R3 Рубеж Rbz-337646

Модуль релейный РМ-1-R3 от бренда Рубеж - это программируемое адресное устройство для управления исполнительными механизмами через шину связи, используемое в системах автоматизации и противопожарной защиты. Артикул rbz-337646 предназначен для работы в составе адресных систем контроля и управления.

Назначение и область применения

Модуль релейный РМ-1-R3 выполняет функцию дистанционного коммутирования нагрузок в системах автоматического управления. Он используется для включения/выключения оборудования, работающего на релейном уровне: насосов, вентиляторов, световой сигнализации, клапанов, звуковых оповещателей и других устройств. Применяется в комплексах пожарной безопасности, АСУТП, системах охраны и автоматизации зданий. Управление происходит через адресную линию связи от приемно-контрольного прибора (ПКП) или ПК с программным обеспечением.

Технические характеристики

• Тип: адресный релейный модуль
• Питание: по униполярной адресной линии связи (без отдельного источника питания)
• Индикация: два светодиода - состояние связи с ПКП и положение реле (вкл./выкл.)
• Количество контактов: одно реле (переключающий контакт)
• Управление: программное, через конфигурацию системы (с ПКП или компьютера)
• Поддерживаемые события: пожар, тревога, включение автоматики, срабатывание извещателей (АМ-1Т, МДУ-1, ШУЗ), постановка/снятие с охраны
• Монтаж: на DIN-рейку (крепежная планка - отдельно)

Совместимость и монтаж

Модуль релейный РМ-1-R3 совместим с адресными системами, поддерживающими униполярную линию связи, в том числе с приборами Рубеж серии «Рубеж». Для установки требуется DIN-рейка стандарта EN 50022. Крепежная планка не входит в базовый комплект и должна быть заказана отдельно. Подключение к линии связи - двухпроводное, полярность соблюдается. Нагрузка подключается к выходным контактам реле - максимальные значения тока и напряжения должны соответствовать техническим возможностям реле (указаны в документации ПКП).

Безопасность и стандарты

Модуль проектировался для использования в системах пожарной безопасности и соответствует требованиям к надежности и устойчивости к помехам, характерным для таких применений. Сертификаты и соответствие ГОСТ/СТБ не указаны в исходных данных - рекомендуется проверить сертификационные документы производителя для конкретного проекта.

Преимущества

• Не требует отдельного источника питания - питание по шине связи снижает сложность проводки
• Гибкая настройка: каждое действие реле можно привязать к любому событию в системе через ПО
• Визуальная индикация: сразу видно, есть ли связь с контроллером и активно ли реле
• Экономия места: занимает один адрес в системе, не требует дополнительных входов/выходов

Ограничения применения

• Не предназначен для управления высокочастотными или емкостными нагрузками без предварительной проверки совместимости
• Требует наличия адресной системы с поддержкой конфигурации (не работает автономно)
• Крепежная планка для DIN-рейки - отдельный элемент; без неё модуль невозможно зафиксировать
• Выходные контакты реле имеют ограниченную коммутационную способность - не подходят для мощных двигателей без промежуточных контакторов

Примеры использования

• Включение вентиляторов при сработке дымового извещателя
• Открытие клапана системы пожаротушения при получении команды “Пожар”
• Включение аварийного освещения при снятии объекта с охраны
• Передача сигнала “Внимание” на внешнюю панель оповещения
• Автоматическое отключение электрооборудования при тревоге от ШУЗ

Практические советы

• Перед монтажом убедитесь, что ваша система поддерживает адресные модули Рубеж и выделен свободный адрес
• Проверьте допустимую мощность нагрузки реле - превышение может вызвать отказ или сплавление контактов
• Обязательно закажите крепежную планку заранее - она не входит в комплект и задержит монтаж
• Настройте логику работы модуля до запуска системы - изменения после ввода в эксплуатацию требуют доступа к ПКП
• При использовании в условиях повышенной влажности или пыли - предусмотрите дополнительную защиту корпуса
