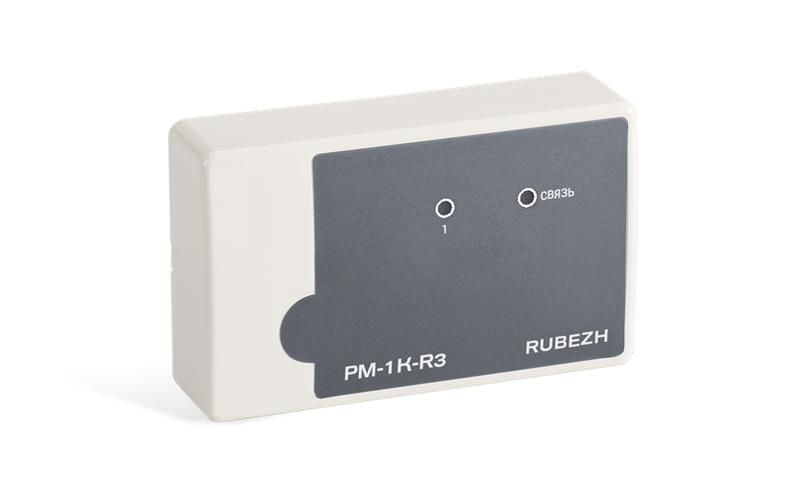

Модуль релейный РМ-1К-R3 Рубеж Rbz-337614

Модуль релейный РМ-1К-R3 от бренда Рубеж (артикул rbz-337614) - это адресное устройство управления для систем пожарной сигнализации, предназначенное для коммутации нагрузок через одно реле с контролем целостности цепи. Подходит для подключения оповещателей, световых табло и других исполнительных устройств в автономных или централизованных системах.

Назначение и область применения

Модуль релейный РМ-1К-R3 используется в системах пожарной безопасности для управления внешними устройствами по команде от приемно-контрольного прибора. Он позволяет включать/выключать оборудование, такое как звуковые и светозвуковые оповещатели, информационные световые табло (например, ОПОП 1-8, ОПОП 2-35, ОПОП124-7), а также другие устройства с требуемым током потребления. Модуль работает в составе адресной системы, где каждое реле имеет уникальный адрес и поддерживает диагностику линии.

Технические характеристики

• Количество выходов: 1 (ВЫХ1)
• Тип управления: адресное, по двухпроводной униполярной линии связи
• Индикация: светодиоды - наличие связи с ПКП и состояние реле (включено/выключено)
• Контроль линии: обрыв и короткое замыкание - в обоих состояниях реле (вкл./выкл.)
• Подключение нагрузки: через УПН (устройство подключения нагрузки) или внешние диоды
• Минимальный контрольный ток: 10 мА через нагрузку для диагностики обрыва
• Крепление: на DIN-рейку (крепежная планка - отдельно)
• Конфигурация: программирование через ПО «FireSec Администратор»

Совместимость и монтаж

Модуль релейный РМ-1К-R3 совместим с любыми приемно-контрольными приборами, поддерживающими адресную шину FireSec. Для монтажа требуется:

• Установка на DIN-рейку с использованием крепежной планки (не входит в базовую комплектацию, заказывается отдельно)
• Подключение к двухпроводной адресной линии (A+, A−)
• Подключение нагрузки через УПН или внешний диод + клеммы
• Настройка адреса через ПО «FireSec Администратор» - адрес присваивается только первому выходу, последующие (если есть) - автоматически

УПН в комплекте - один на выход. Его нельзя заменить на обычные провода - без него контроль обрыва невозможен.

Безопасность и стандарты

Модуль соответствует требованиям нормативов для средств пожарной сигнализации РФ. Производится в соответствии с технологическими стандартами компании Рубеж. Прямые ссылки на ГОСТ или EN отсутствуют в исходных данных, однако устройство проектировалось для работы в системах, сертифицированных по ФЗ-123 и НПБ.

Преимущества

• Полный контроль цепи: обнаруживает обрыв и КЗ как при включенном, так и при выключенном реле
• Автоматическая привязка адресов: после задания адреса первого выхода все остальные (в многовыходных версиях) назначаются сами
• Гибкая настройка: конфигурация через ПО, без перемычек и DIP-переключателей
• Стандартная индикация: наглядное отображение статуса связи и реле
• Поддержка множественных нагрузок: на один выход можно подключить несколько табло ОПОП 1-8 параллельно

Ограничения применения

• Не подходит для управления мощными нагрузками (>10 А) - рассчитан только на слаботочные устройства (сирены, табло, индикаторы)
• Требует обязательного использования УПН или эквивалента (диодов) для функции контроля обрыва; без них система не будет работать корректно
• Не работает без адресной сети FireSec - не является самостоятельным переключателем
• Напряжение питания и сигналы передаются по одной линии - несовместим с классическими 220 В или 24 В постоянного тока напрямую
• Крепежная планка для DIN-рейки - отдельный элемент, не входит в комплект

Примеры использования

• Включение звукового оповещателя ОПОП 2-35 при срабатывании извещателя
• Активация световой таблички ОПОП 1-8 на эвакуационном выходе
• Переключение светозвукового оповещателя ОПОП124-7 в режим тревоги
• Управление несколькими табло ОПОП 1-8М одновременно через один выход (параллельное подключение с одним диодом в конце линии)

Практические советы

• Проверьте ток потребления нагрузки: если он ниже 10 мА - обязательно подключите параллельный резистор (обычно 1–2 кОм, 0,5 Вт) для обеспечения контрольного тока
• Не используйте обычные диоды вместо УПН без проверки полярности и параметров - некорректная установка нарушит диагностику
• При подключении нескольких табло на один выход - всегда устанавливайте один диод в конце всей цепи, а не на каждом устройстве
• Перед запуском системы - убедитесь, что адрес РМ-1К-R3 не конфликтует с другими устройствами в сети
• Для удобства обслуживания - фиксируйте кабели на клеммах УПН и помечайте линии: “Выход 1 - табло”, “Выход 1 - сирена”
