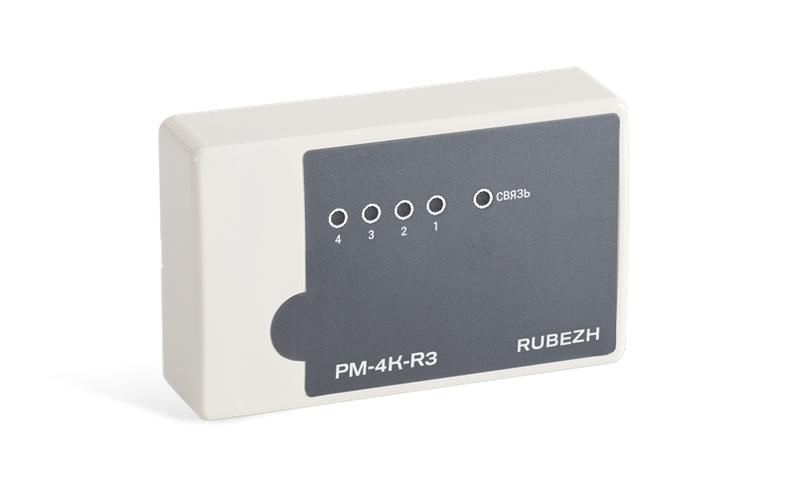

Модуль адресный релейный РМ-4К-R3, Рубеж, арт.RBZ-337438

Модуль релейный адресный РМ-4К-R3 от бренда Рубеж (арт. rbz-337438) - это программируемое устройство для управления исполнительными элементами в системах пожарной сигнализации. Он позволяет управлять четырьмя независимыми реле, каждое из которых имеет собственный адрес в сети, что обеспечивает точный контроль и диагностику подключённых устройств.

Назначение и область применения

Модуль релейный адресный РМ-4К-R3 предназначен для управления внешними устройствами в составе адресно-аналоговой системы пожарной безопасности. Он используется для включения/выключения сигналов тревоги, световых табло, сирен и других оповестителей, требующих точного управления и постоянного контроля целостности цепи.

• Поддерживает подключение информационных световых табло (например, ОПОП 1-8, ОПОП 1-8М)
• Используется для управления звуковыми (ОПОП 2-35) и светозвуковыми оповещателями (ОПОП124-7)
• Применяется в системах, где требуется индивидуальный контроль каждого устройства - например, в многоэтажных зданиях, на производстве, в торговых центрах

Технические характеристики

• Количество выходов: 4 (ВЫХ1–ВЫХ4), каждый - самостоятельное логическое устройство с уникальным адресом
• Тип управления: двухпроводная униполярная адресная линия связи
• Контроль линии: обрыв и короткое замыкание - как в выключенном, так и в включенном состоянии реле
• Индикация: светодиоды - наличие связи с ПКП и состояние активного реле
• Питание: от адресной линии (не требует отдельного источника)
• Контрольный ток: минимум 10 мА через нагрузку для корректного определения обрыва
• Комплектация: 4 устройства подключения нагрузки (УПН) - по одному на каждый выход

Совместимость и монтаж

Модуль РМ-4К-R3 совместим со всеми приемно-контрольными приборами, поддерживающими адресную шину FireSec. Монтаж выполняется через программное обеспечение «FireSec Администратор».

Подключение

• Каждый выход подключается через УПН - плата с диодами и двумя клеммниками: вход (от реле) и выход (к нагрузке)
• УПН обязателен для контроля обрыва и КЗ; вместо него допускается использование дискретных диодов
• На один выход можно подключить несколько световых табло (ОПОП 1-8) параллельно - в этом случае один диод устанавливается в конце линии
• Для подключения к DIN-рейке требуется отдельно приобрести крепежную планку (в комплект не входит)

Адресация

При настройке в ПО указывается адрес только для первого реле (ВЫХ1). Остальные три получают адреса автоматически - +1, +2, +3. Таким образом, РМ-4К-R3 занимает четыре последовательных адреса в системе.

Безопасность и стандарты

Модуль соответствует требованиям нормативов, регулирующих работу систем пожарной сигнализации в РФ. Все функции контроля цепи реализованы в соответствии с ГОСТ Р 53325 и рекомендациями МЧС России. Наличие самодиагностики исключает ложные срабатывания и гарантирует своевременное выявление отказов.

Преимущества

• Каждое реле - отдельное устройство с адресом: удобно для детализированного управления и отладки
• Автоматическая адресация снижает время настройки и исключает ошибки при распределении адресов
• Встроенный контроль обрыва и КЗ работает в обоих состояниях реле - повышает надёжность системы
• Не требует внешнего питания - питается от адресной линии
• Стандартная комплектация УПН упрощает монтаж и исключает необходимость самостоятельного подбора диодов

Ограничения применения

• Не подходит для управления мощными нагрузками (>1 А) - рассчитан только на слаботочные устройства (сирены, табло, индикаторы)
• Требует обязательного подключения УПН или эквивалентных диодов для работы функции контроля обрыва
• Если нагрузка потребляет менее 10 мА, необходимо дополнительно подключить резистор - хотя такие устройства крайне редко применяются с этим модулем
• Не работает без совместимого ПКП и ПО «FireSec Администратор» - автономное применение невозможно
• Крепление на DIN-рейку требует отдельного приобретения планки

Примеры использования

• В офисном здании: одно реле управляет световым табло на этаже, другое - сиреной в холле, третье - индикатором эвакуации на лестничной клетке, четвёртое - оповещением в серверной
• На заводе: все четыре выхода используются для запуска различных групп оповещателей в зависимости от зоны возгорания
• В торговом центре: модуль управляет несколькими табло на разных уровнях, подключёнными параллельно - экономия проводки и упрощение диагностики

Практические советы

• Перед монтажом проверьте, чтобы суммарный ток всех подключённых устройств на одном выходе был ≥10 мА - иначе система будет фиксировать «обрыв» даже при рабочем состоянии
• Если используете несколько табло на одном выходе - всегда устанавливайте один диод в самом конце линии, а не на каждом табло
• Для быстрого тестирования: после настройки в ПО временно отсоедините одну нагрузку - система должна зафиксировать обрыв и сообщить об этом
• Не забудьте закупить крепёжную планку для DIN-рейки заранее - она не входит в базовый комплект
• При проектировании системы учтите, что РМ-4К-R3 займёт 4 адреса - это влияет на максимальное количество доступных устройств в вашей сети
