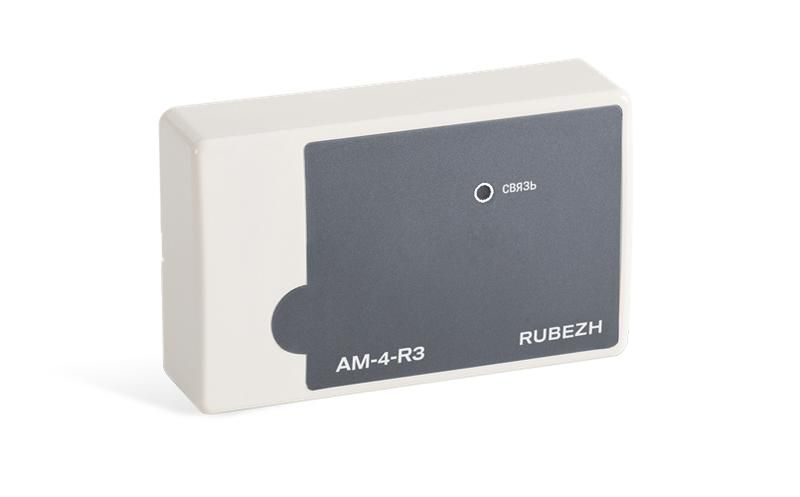

Метка адресная пожарная АМ-4-R3 Рубеж Rbz-337644

Метка адресная пожарная АМ-4-R3 от бренда Рубеж — модуль реле, предназначенный для контроля четырёх шлейфов сухих контактов в системах пожарной сигнализации. Каждый шлейф передаёт на приёмно-контрольный прибор информацию о состоянии подключённого оборудования — замыкании, размыкании или неисправности — с собственным уникальным адресом. Артикул rbz-337644 позволяет точно идентифицировать устройство при закупках и обслуживании.

Назначение и область применения

Метка адресная пожарная АМ-4-R3 используется для мониторинга состояния внешних устройств, подключённых через сухие контакты: кнопок ручного вызова, дверных контактов, реле технологического оборудования, оповещателей и других элементов системы безопасности. Устройство передаёт точную информацию о событиях — пожар, тревога, неисправность — с указанием своего адреса, что позволяет оперативно локализовать проблему. Применяется в системах пожарной сигнализации зданий различного назначения: офисах, складах, производственных цехах, медицинских учреждениях.

Технические характеристики

• Тип компонента: Модуль реле
• Количество контролируемых шлейфов: 4
• Тип подключения: Сухой контакт (без потенциала)
• Типы шлейфов: пожарный, охранный, технологический, неисправность — настраиваются при конфигурации
• Поддержка контактов: нормально-замкнутые (НЗ) и нормально-разомкнутые (НР)
• Питание: по адресной линии связи (не требует отдельного источника)
• Установка: на DIN-рейку с использованием прилагаемой крепёжной планки
• Шунтирование: обязательное подключение шунтирующего резистора параллельно каждому контакту
• Адресация: занимает 4 последовательных адреса в системе

Совместимость и монтаж

Метка АМ-4-R3 совместима с пожарными приёмно-контрольными приборами, поддерживающими адресную шину и протокол взаимодействия с устройствами серии Рубеж. Для монтажа требуется:

• Установить устройство на стандартную DIN-рейку шириной 35 мм с помощью фиксирующей планки, уже смонтированной на корпусе;
• Подключить адресную линию связи (A+, A-) к клеммам устройства;
• Подключить каждый из четырёх шлейфов к сухим контактам контролируемого оборудования;
• Обязательно подсоединить шунтирующий резистор параллельно каждому контакту — без него система будет регистрировать неисправность шлейфа;
• Настроить тип шлейфа и тип контакта (НЗ/НР) через программатор или ПК во время первичной настройки системы.

Преимущества

• Экономия места: одна метка заменяет четыре одиночных адресных модуля;
• Гибкая настройка: можно задать тип каждого шлейфа отдельно — например, два пожарных, один охранный и один на неисправность;
• Интеграция в существующую систему: работает в составе адресных сетей Рубеж без доработок;
• Автоматическая диагностика: выявляет обрыв, короткое замыкание или потерю шунта в каждом шлейфе;
• Стандартный форм-фактор: легко заменяется и устанавливается на DIN-рейку.

Ограничения применения

• Не подходит для подключения устройств с активным питанием — только сухие контакты (без напряжения);
• Требует обязательного наличия шунтирующих резисторов — без них работа невозможна;
• Занимает 4 адреса в системе — важно учитывать при планировании адресного пространства;
• Не предназначен для работы вне температурного диапазона, указанного в документации производителя (не указано — предполагается стандартный диапазон 0…+40°C);
• Не обеспечивает измерение сопротивления шлейфа в режиме реального времени — только контроль состояния контакта.

Примеры использования

• Контроль положения дверей эвакуационных выходов — один шлейф на дверь, тип “охранная”;
• Мониторинг работы насосов в системе пожаротушения — шлейф “технологический”, НЗ;
• Подключение кнопок ручного вызова — шлейф “пожарный”, НР;
• Контроль целостности проводки между приборами — четвёртый шлейф на “неисправность” для диагностики обрыва.

Практические советы

• Перед монтажом проверьте, что все шунтирующие резисторы установлены — это частая причина ложных срабатываний;
• При проектировании системы заранее выделите 4 свободных адреса под одну метку АМ-4-R3 — они должны быть соседними;
• Используйте резисторы с сопротивлением, рекомендованным производителем ПКП — обычно 2–10 кОм;
• При замене старого модуля на АМ-4-R3 перенастройте адресацию в ПКП — новый модуль не запомнит старые настройки;
• Для удобства обслуживания помечайте каждый шлейф на схеме — например, “Шлейф 1: дверь 3 эт.” — так легче находить источник события.
