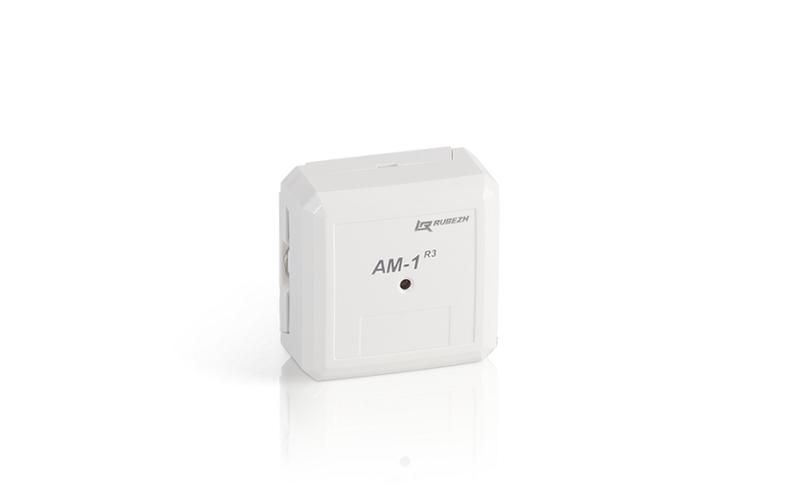

Метка адресная АМ-1 прот.R3 корпус-мини Рубеж ЗС000037238 Rbz-337436

Метка адресная АМ-1-R3 от бренда Рубеж (артикул rbz-337436) - это модуль реле, предназначенный для контроля состояния шлейфов в системах пожарной и охранной сигнализации. Она определяет изменения в цепи (замыкание, размыкание, обрыв) и передаёт точную информацию о событии с собственным адресом на приемно-контрольный прибор.

Назначение и область применения

Метка адресная АМ-1-R3 используется для мониторинга состояния внешних устройств, подключённых через сухой контакт - например, датчиков движения, дверных контактов, кнопок тревоги или тепловых извещателей. Она применяется в автономных и сетевых системах безопасности, где важно точно знать, какой именно элемент системы дал срабатывание или неисправность. Подходит для установки в пожарных, охранных и технологических шлейфах, а также для диагностики обрыва линии.

Технические характеристики

• Тип компонента: Модуль реле
• Питание: По адресной линии связи (без отдельного источника)
• Подключение: К одному или двум датчикам с сухим контактом
• Обязательное условие: Для каждого контакта требуется параллельно подключить шунтирующий резистор
• Типы шлейфов: Пожарный, охранный, технологический, неисправность
• Настройка: Возможность задания типа контактов (НО/НЗ) и порогов сработки при первичной конфигурации
• Адресация: Занимает один уникальный адрес в системе

Совместимость и монтаж

Метка адресная АМ-1-R3 совместима с системами управления, поддерживающими адресную топологию и протокол передачи данных по двухпроводной линии. Устанавливается последовательно в шлейфе между источником питания и другими устройствами. Монтаж требует предварительной настройки параметров (тип шлейфа, тип контактов) через программатор или специализированное ПО. Шунтирующие резисторы должны быть выбраны в соответствии с требованиями производителя системы - их отсутствие приведёт к ложным срабатываниям или потере связи.

Безопасность и стандарты

Изделие соответствует требованиям к оборудованию для систем пожарной и охранной сигнализации, применяемым в России. Прямого указания на ГОСТ или сертификаты в предоставленных данных нет - рекомендуется проверять соответствие конкретной модели в документации системы, в которую она интегрируется.

Преимущества

• Уникальная адресация позволяет точно идентифицировать место события - не нужно искать, какой датчик сработал
• Гибкая настройка: можно выбрать тип шлейфа и тип контактов (НО/НЗ) под задачу
• Экономия проводов: питание и связь происходят по одной линии
• Поддерживает два датчика на одном модуле - снижает количество точек монтажа

Ограничения применения

• Не работает без шунтирующих резисторов - без них система будет фиксировать обрыв даже при исправных датчиках
• Требует предварительной конфигурации - нельзя просто подключить и забыть
• Не предназначен для работы с аналоговыми датчиками (например, температурными с выходом 4–20 мА)
• Не имеет встроенной защиты от перенапряжений - необходимо использовать внешние средства защиты при высоком уровне помех

Примеры использования

• Контроль закрытия дверей в охранной зоне - подключены НО-контакты, при открывании - срабатывает метка
• Мониторинг работоспособности датчика дыма в помещении - при обрыве линии метка передаёт “неисправность”
• Контроль запуска насоса в технологическом цикле - подключён контакт реле насоса, метка фиксирует включение/выключение
• Два датчика на входе в склад: один - на дверь, второй - на окно; оба подключены к одной АМ-1-R3

Практические советы

• Перед монтажом всегда проверяйте сопротивление шунтирующего резистора - он должен соответствовать значению, указанному в руководстве вашей системы
• При использовании двух датчиков - убедитесь, что они не влияют друг на друга (нет взаимных нагрузок)
• Не используйте метку в качестве основного коммутирующего элемента - она лишь контролирует состояние, не рассчитана на большие токи
• При проектировании сети - планируйте резервирование адресов: одна АМ-1-R3 = один адрес, не более
• Для удобства обслуживания - наносите на корпус метки этикетки с номером адреса и типом шлейфа
