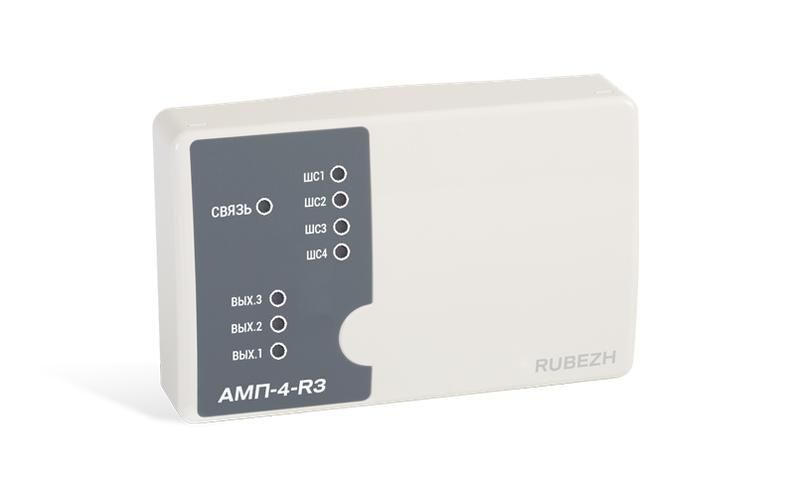

Метка адресная АМП-4-R3 (модуль реле) Рубеж Rbz-337423

Метка адресная пожарная АМП-4-R3 от бренда Рубеж - модуль реле, предназначен для подключения неадресных пожарных и охранных извещателей в адресных системах безопасности, обеспечивая управление оповещением, контроль целостности шлейфов и взаимодействие с приборами серии «Рубеж-2ОП» прот. R3.

Назначение и область применения

Метка адресная пожарная АМП-4-R3 используется в составе адресно-аналитических систем пожарной сигнализации для преобразования сигналов от обычных (неадресных) извещателей в адресные события, которые распознаются центральным прибором. Подходит для объектов с умеренной сложностью защиты: офисы, склады, производственные помещения, медицинские учреждения, образовательные организации.

Технические характеристики

• Количество шлейфов сигнализации: 4 (настраиваемые типы: пожарный 1, пожарный 3, охранный 6, технологический)
• Выходы с контролем целостности цепи: 2 (обнаруживают обрыв и короткое замыкание)
• Перекидное реле «сухой контакт»: 1 (управляет внешними устройствами - например, электромагнитными замками)
• Интерфейс Wiegand: 1 (поддерживает считывание Proximity-карт)
• Питание: от системы пожарной сигнализации (через шину связи с прибором «Рубеж-2ОП» прот. R3)
• Крепление: на DIN-рейку (в комплекте крепежная планка)
• Габариты: соответствуют стандартному модулю для DIN-рейки (без указания точных размеров)

Совместимость и монтаж

Метка адресная пожарная АМП-4-R3 совместима только с приборами пожарной сигнализации серии «Рубеж-2ОП» протокол R3. Установка возможна только на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется после отключения питания системы. Подключение извещателей - через клеммы на передней панели. Для каждого шлейфа необходимо выбрать тип в настройках прибора «Рубеж-2ОП». Интерфейс Wiegand требует подключения картридера с поддержкой стандарта Wiegand 26/34 бит.

Преимущества

• Объединяет до 8 логических устройств в одном модуле - снижает количество оборудования и упрощает проектирование
• Поддерживает защитный сброс шлейфа - предотвращает ложные срабатывания при одиночном срабатывании извещателя
• Контролирует целостность всех соединений - повышает надежность системы
• Позволяет управлять световыми и звуковыми оповещателями, электрозамками и другими устройствами через «сухой контакт»
• Интеграция с Proximity-картами позволяет удалённо снимать/ставить зоны на охрану без физического доступа к прибору

Ограничения применения

• Не работает автономно - обязателен прибор «Рубеж-2ОП» прот. R3
• Не поддерживает другие протоколы связи кроме R3
• Не рассчитана на работу в условиях повышенной вибрации, химической агрессии или температур ниже -10C / выше +50C (уточнить в документации производителя)
• Не применяется в системах с высокими требованиями к скорости реакции (например, в газовых установках пожаротушения)

Примеры использования

• Подключение четырёх дымовых извещателей к одному шлейфу с автоматическим различением «Пожар 1» и «Пожар 2»
• Контроль состояния двери в помещении с серверной - через технологический шлейф с сухим контактом
• Автоматическое открытие эвакуационного выхода при срабатывании пожара - через реле «сухой контакт» и электромагнитный замок
• Снятие охраны зоны с помощью RFID-карты вместо ввода кода на панели

Практические советы

• При подключении дымовых извещателей выбирайте тип «Пожар 1» - он реагирует на первое срабатывание, что важно для быстрого реагирования
• Для тепловых извещателей используйте тип «Пожар 3» - требуется двойное срабатывание, чтобы минимизировать ложные срабатывания от перегрева
• Настройка типа шлейфа должна проводиться через программатор «Рубеж-2ОП» - нельзя менять тип через саму метку
• Проверяйте полярность и качество соединений на шлейфах - плохой контакт вызывает ложные обрывы
• При использовании Wiegand-интерфейса убедитесь, что считыватель подключен правильно - неверная коммутация приведёт к отказу авторизации
• Не подключайте к одной метке более 4 извещателей - каждый шлейф рассчитан на один тип и ограниченное число устройств
