Шкаф LINEA W 15U 600x600 мм дверь перфорированная, RAL7035 | LWR3-15U66-PF ITK IEK

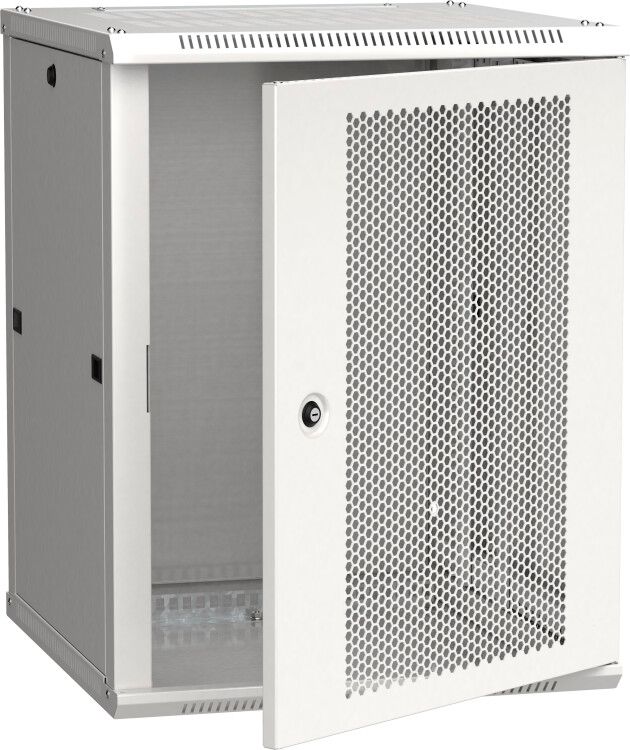

Шкаф 15U 600x600 мм перфорированная дверь RAL7035 ITK - это настенный корпус из стали с перфорированной дверью для установки 19-дюймового оборудования в помещениях с контролируемым микроклиматом. Шкаф 15U 600x600 мм перфорированная дверь RAL7035 ITK относится к серии LINEA W и предназначен для компактного размещения телекоммуникационных устройств, коммутаторов, серверов и других модульных систем.

Назначение и область применения

Шкаф 15U 600x600 мм перфорированная дверь RAL7035 ITK используется для размещения 19-дюймового оборудования в условиях, где важны компактность, доступность и эстетика. Подходит для установки в офисах, центрах обработки данных, телекоммуникационных пунктах, автоматизированных системах управления и производственных зонах. Перфорированная дверь обеспечивает естественную вентиляцию, поэтому шкаф идеален для оборудования с невысокой теплонагрузкой - например, коммутаторов, маршрутизаторов, IP-камер, модемов и контроллеров.

Технические характеристики

• Высота: 15U (приблизительно 675 мм)
• Габариты: 600×600 мм (ширина × глубина)
• Полезная глубина: 500 мм - позволяет размещать устройства с глубиной до 500 мм
• Материал: сталь с порошковым покрытием - устойчиво к механическим повреждениям и коррозии
• Цвет: RAL 7035 (серый светло-серый)
• Несущая способность: 90 кг - максимальная нагрузка на направляющие и раму
• Степень защиты: IP00 - не имеет защиты от воды и пыли; требует установки внутри закрытых помещений
• Климатическое исполнение: У3 - работает при температуре от -10C до +45C, в помещениях с нормальной влажностью
• Тип вентиляции: пассивная - через перфорацию двери и боковые стенки
• Количество дверей: одна металлическая перфорированная
• Срок службы: 25 лет - при соблюдении условий эксплуатации
• Конструкция: разборная - сборка и демонтаж без специнструментов

Совместимость и монтаж

Шкаф 15U 600x600 мм перфорированная дверь RAL7035 ITK совместим со всеми стандартными 19-дюймовыми устройствами. Монтаж осуществляется исключительно настенным способом - крепление выполняется через отверстия в задней стенке. В комплекте предусмотрены ножки, позволяющие установить шкаф и на пол, если стена не подходит для крепления. Для фиксации оборудования используются стандартные крепёжные элементы (винты M4/M6). Кабельные держатели и щеточный ввод сверху упрощают прокладку проводов - кабели можно заводить как сверху, так и снизу. Боковые стенки оснащены защелками - они легко открываются для доступа к оборудованию с трёх сторон.

Безопасность и стандарты

Шкаф соответствует требованиям к конструкции 19-дюймовых стоек и выполнен в соответствии с международными практиками монтажа телекоммуникационного оборудования. Отсутствие степени защиты (IP00) означает, что шкаф нельзя использовать во влажных, пыльных или открытых помещениях. Эксплуатация допускается только в закрытых помещениях с постоянным климатическим контролем. Температурный диапазон (-10…+45 C) исключает применение в неотапливаемых зонах зимой или в жарких технических помещениях без вентиляции.

Преимущества

• Перфорированная дверь обеспечивает эффективное теплоотведение без необходимости в активной вентиляции
• Разборная конструкция ускоряет доставку и сборку - один человек может собрать шкаф за 15–20 минут
• Щеточные вводы и кабельные держатели снижают риск перегиба и перетирания кабелей
• Замки-защелки на боковых стенках дают быстрый доступ к оборудованию без снятия двери
• Порошковое покрытие устойчиво к царапинам и выцветанию, сохраняет цвет даже при частой уборке
• Эстетичный внешний вид - цвет RAL 7035 гармонирует с современным интерьером офисов и технических помещений

Ограничения применения

• Не подходит для установки в сырых, пыльных или наружных условиях - степень защиты IP00 не предусматривает никакую защиту от окружающей среды
• Не рекомендован для высокомощного оборудования (например, мощных серверов, UPS, преобразователей), которое требует принудительного охлаждения
• Максимальная глубина 500 мм ограничивает использование крупногабаритных устройств (например, некоторых сетевых платформ с длинными блоками питания)
• Несущая способность 90 кг не рассчитана на тяжелые системы - при установке нескольких массивных устройств необходимо проверять распределение нагрузки

Примеры использования

• Телеком-узлы: размещение оптоволоконных терминалов, OLT, SFP-модулей
• Интернет-провайдеры: коммутаторы, маршрутизаторы, Wi-Fi точки доступа
• Офисы: серверы хранения данных, NAS, IP-системы видеонаблюдения
• Производство: контроллеры PLC, модули ввода/вывода, HMI-панели
• Объекты недвижимости: системы умного дома, центральные панели управления

Практические советы

• Перед монтажом проверьте, чтобы стена была прочной - используйте анкерные болты подходящего типа для бетона или кирпича
• Учитывайте посадочный диаметр 600 мм - при установке рядом с другими объектами оставьте минимум 10 см свободного пространства для открывания двери
• При использовании кабелей большого диаметра - убедитесь, что они проходят через щеточный ввод без перегиба
• Для увеличения охлаждения в условиях повышенной нагрузки можно дополнительно установить вентиляторы в верхнюю часть шкафа - перфорация двери позволит воздуху выходить
• При транспортировке - перевозите шкаф в собранном виде, если он уже собран, или разберите его полностью - так снижается риск деформации
• Не забудьте заранее продумать расположение кабелей - лучше всего делать разводку до установки оборудования
