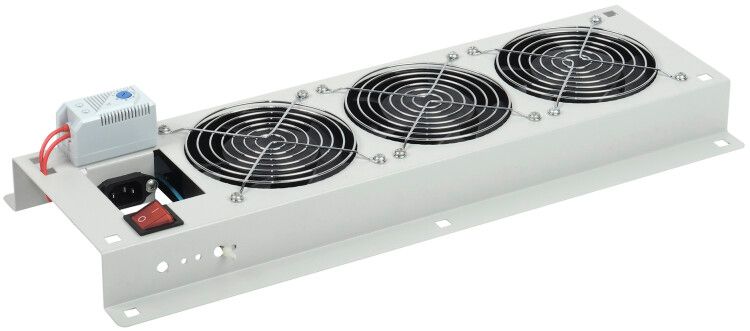

Вентиляторная панель с выключателем и термостатом 3 модуля серая | FM35-32M ITK IEK

Панель вентиляторная с выключателем и термостатом 3 модуля серая от ITK (IEK) - это готовое решение для принудительной вентиляции и охлаждения электрошкафов. Артикул fm35-32m позволяет легко заменить или докупить компонент в существующую систему, обеспечивая надёжный отвод тепла от серверов, ИБП и другого активного оборудования.

Назначение и область применения

Панель вентиляторная с выключателем и термостатом 3 модуля серая предназначена для установки в настенные шкафы серии LINEA W и сетевые шкафы LINEA N. Она организует циркуляцию воздуха внутри шкафа, удаляет нагретый воздух и предотвращает перегрев чувствительного оборудования - таких как серверы, коммутаторы, дисковые массивы и источники бесперебойного питания.

Технические характеристики

• Количество вентиляторов: 3
• Рабочее напряжение: 230 В, частота 50 Гц
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Материал корпуса: сталь с порошковым покрытием - устойчив к механическим повреждениям и коррозии
• Цвет: серый
• Срок службы: минимум 50 000 часов
• Термостат: биметаллический, тип NO (нормально открытый), диапазон настройки 0–60 C
• Подключение питания: встроенный разъём C14 (10 А / 250 В)
• Способ монтажа: винтовое крепление

Совместимость и монтаж

Панель вентиляторная с выключателем и термостатом 3 модуля серая совместима исключительно с шкафами серии LINEA W и LINEA N. Установка выполняется путём фиксации винтами - требуется доступ к задней стенке шкафа. Разъём C14 позволяет подключить внешний кабель питания, однако сам кабель в комплект не входит - его необходимо приобрести отдельно. Выключатель с индикацией даёт возможность вручную включать/выключать вентиляторы без отключения питания всей системы.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего использования в закрытых распределительных устройствах. IP20 гарантирует защиту от случайного контакта с токоведущими элементами, но не защищает от влаги - применение вне герметичных шкафов или в условиях повышенной влажности запрещено. Максимальная нагрузка на разъём C14 - 10 А, что соответствует мощности трёх стандартных вентиляторов.

Преимущества

• Встроенная система управления: термостат автоматически включает вентиляторы при достижении заданной температуры, снижая энергопотребление
• Удобство обслуживания: выключатель с индикацией позволяет оперативно проверять работоспособность без демонтажа
• Долгий срок службы: 50 тысяч часов работы при нормальных условиях - это более 5 лет непрерывной эксплуатации
• Прочная конструкция: стальной корпус с порошковым покрытием устойчив к царапинам, химическим воздействиям и коррозии

Ограничения применения

• Не предназначен для использования во влажных, пыльных или взрывоопасных средах - степень защиты IP20 недостаточна
• Только для установки в шкафы серии LINEA W/LINEA N; другие шкафы требуют адаптеров или переделки
• Не работает автономно: необходим внешний кабель питания, который не входит в комплект
• Термостат имеет фиксированный диапазон 0–60 C - нельзя настроить на более высокие или низкие значения

Примеры использования

• Охлаждение серверного шкафа в офисе или малом ЦОД
• Вентиляция шкафа с ИБП в помещении с ограниченным воздушным потоком
• Удаление тепла от коммутационного оборудования в телекоммуникационном щите
• Обеспечение стабильной температуры в шкафах с контроллерами PLC

Практические советы

• Перед монтажом убедитесь, что отверстия в шкафу точно совпадают с габаритами панели - нестандартные шкафы потребуют сверления
• Выбирайте кабель питания с заземлением и достаточным сечением (не менее 0,75 мм2) для безопасной работы при максимальной нагрузке
• Настройте термостат на 35–45 C - этого достаточно для большинства серверов, чтобы избежать постоянной работы вентиляторов
• Проверьте направление вращения вентиляторов: они должны вытягивать воздух из шкафа, а не затягивать его внутрь
• Регулярно очищайте решётки вентиляторов от пыли - даже при IP20 грязь снижает эффективность охлаждения
