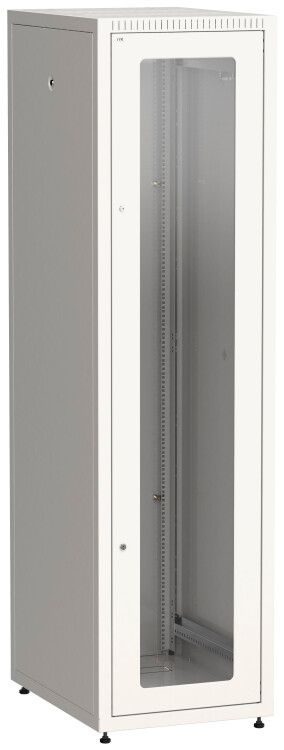

Шкаф сетевой LINEA E 42U 600х800мм стекл. передняя дверь задняя металлическая сер. ITK LE35-42U68-GM IEK

Шкаф сетевой 42U 600×800 мм с двумя дверями (стеклянная и металлическая) серый - это напольный телекоммуникационный шкаф серии LINEA E от ITK (IEK), предназначенный для размещения серверов, коммутаторов и другого 19-дюймового оборудования. Артикул le35-42u68-gm обеспечивает надежную защиту и удобство обслуживания благодаря двухстороннему доступу и гибкой внутренней конфигурации.

Назначение и область применения

Шкаф сетевой 42U 600×800 мм с двумя дверями (стеклянная и металлическая) серый предназначен для установки в помещениях с контролируемой средой: центральных офисах, дата-центрах малой мощности, узлах связи, телекоммуникационных пунктах и на производстве. Подходит для размещения активного сетевого оборудования, таких как маршрутизаторы, коммутаторы, IP-АТС, модемы, UPS и другие устройства стандарта 19 дюймов. Учитывая высоту 42U и глубину 700 мм, шкаф подходит для большинства современных устройств, включая оборудование с длинными кабелями и блоками питания.

Технические характеристики

• Высота: 42 U (19-дюймовая стойка)
• Габариты: 600 × 800 × 1950 мм (ширина × глубина × высота)
• Полезная глубина: 700 мм - достаточна для большинства 19" устройств, включая коммутаторы с тыловыми кабелями
• Материал корпуса: сталь, окраска в цвет 7035 RAL (серый)
• Степень защиты: IP20 - защита от контакта с пальцами и крупным инструментом; не защищён от воды и пыли
• Диапазон рабочих температур: от –10 C до +45 C - подходит для помещений с кондиционированием
• Климатическое исполнение: У3 - для эксплуатации в закрытых отапливаемых помещениях с умеренным климатом
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию при соблюдении условий
• Количество дверей: две - передняя (стеклянная) и задняя (металлическая)
• Разборная конструкция: да - сборка и демонтаж без сварки
• Система монтажа: несущие конструкции серии 482,6 мм по ГОСТ 28601.2-90
• Регулировка монтажных профилей: шаг 20 мм - возможность точно выставить уровень оборудования
• Основание и крыша: перфорированы - для установки кабельных вводов
• Ножки: регулируемые - компенсируют неровности пола
• Заземление: комплект в комплекте - формирует единый контур безопасности

Совместимость и монтаж

Шкаф совместим с любым оборудованием, соответствующим стандарту 19 дюймов. Монтаж осуществляется с передней и задней стороны - можно работать одновременно с обоих фланцев. Боковые стенки съёмные, что упрощает установку широких устройств или кабельных трасс. Вертикальные направляющие регулируются по глубине с шагом 20 мм - легко адаптировать под оборудование различной глубины. Для кабельного ввода используются ITK щеточные вводы, которые устанавливаются в перфорацию крыши и основания. Двери крепятся на точечные замки и легко снимаются без инструментов. Шкафы серии LINEA E можно стыковать друг с другом с использованием специального комплекта соединения - для создания линейных рядов.

Безопасность и стандарты

Шкаф выполнен в соответствии с требованиями ГОСТ 28601.2-90 для телекоммуникационных стоек. Наличие комплекта заземления гарантирует безопасность при работе с электрооборудованием. IP20 предотвращает случайный контакт с токоведущими частями, но не защищает от влаги - применение вне помещений или в сырых условиях недопустимо. Конструкция не содержит острых кромок, что снижает риск травм при обслуживании.

Преимущества

• Две двери - стеклянная спереди для визуального контроля, металлическая сзади для прочности и защиты от внешнего воздействия
• Регулируемые монтажные профили - точная настройка положения оборудования без необходимости сверления
• Съёмные боковые стенки - ускоряют монтаж крупногабаритных устройств
• Регулируемые ножки - исключают необходимость выравнивания пола
• Перфорация в крыше и основании - упрощает организацию кабельных трасс
• Поддержка установки вентиляторных панелей ITK ПВ (до 3 шт.) - повышает эффективность охлаждения при плотном размещении оборудования
• Серия LINEA E - проверенная система, используемая в тысячах объектов по всей России

Ограничения применения

• Не предназначен для наружной установки - IP20 не защищает от осадков, пыли и влаги
• Не рекомендован для экстремальных температур ниже –10 C и выше +45 C - требует кондиционирования помещения
• Не имеет встроенной системы охлаждения - при высокой теплонагрузке необходимо дополнительно устанавливать вентиляторы
• Глубина 700 мм - не подходит для очень глубоких устройств (например, некоторых старых серверов с двойными блоками питания)
• Отсутствие стеклянной задней двери - нельзя наблюдать за задними интерфейсами без открывания двери

Примеры использования

• Центральный шкаф в офисе - размещение коммутаторов, VoIP-шлюзов, Wi-Fi контроллеров
• Точка доступа провайдера - хранение OLT, ONT, SFP-модулей
• Производственный автоматический пункт - управление PLC, HMI, Ethernet-концентраторами
• Обслуживание домашних сетей в многоквартирных домах - распределение сигнала по этажам
• Лаборатории и учебные классы - временные установки тестового оборудования

Практические советы

• Перед монтажом проверьте глубину вашего оборудования - 700 мм достаточно для 95% современных устройств, но некоторые серверы требуют 800–900 мм
• Используйте кабельные каналы и органайзеры - даже при наличии перфорации, правильно организованные трассы продлевают срок службы кабелей
• При установке нескольких шкафов в ряд - обязательно используйте комплект для стыковки, чтобы избежать люфтов и наклона
• Для увеличения охлаждения - установите 1–2 вентиляторные панели ITK ПВ в крышку, особенно если используется много портовых устройств
• Проверяйте заземление после сборки - соедините все элементы шкафа с помощью комплекта заземления, даже если он кажется “не нужным”
• При перемещении - всегда снимайте двери и боковые стенки, чтобы не деформировать конструкцию
