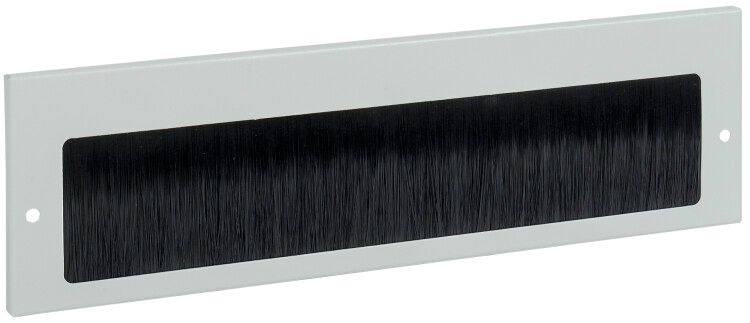

Щеточный кабельный ввод 390х115 мм, серый | BE35-390-115M ITK IEK

Щеточный кабельный ввод 390х115 мм, серый от ITK (артикул be35-390-115m) предназначен для герметизации проходов кабелей в шкафах серии LINEA N, обеспечивая защиту от пыли и повышая степень защиты корпуса до IP31.

Назначение и область применения

Щеточный кабельный ввод 390х115 мм, серый используется для герметичного проведения кабельных линий внутрь электрических шкафов, особенно в модульных шкафах серии LINEA N. Он предотвращает проникновение пыли и мелких частиц через отверстия для кабелей, сохраняя чистоту внутри шкафа и защищая чувствительное оборудование. Применяется там, где требуется повышенная защита от внешних загрязнений - например, на производствах с высоким уровнем пыли, в цехах, на конвейерах, в автоматизированных системах управления.

Технические характеристики

• Размеры: 390×115 мм - соответствует стандартным отверстиям в шкафах LINEA N
• Цвет: серый (RAL 7035)
• Материал: металл - прочная, долговечная конструкция, устойчивая к механическим воздействиям
• Тип исполнения: щеточная система - мягкие волокна обеспечивают плотное прилегание к кабелям различного диаметра
• Степень защиты: повышает IP20 до IP31 при правильной установке

Совместимость и монтаж

Щеточный кабельный ввод 390х115 мм, серый совместим исключительно со шкафами серии LINEA N, имеющими стандартные выламываемые заглушки в нижней, верхней или боковой стенках. Для монтажа:

• Удалите выламываемую заглушку в нужном месте шкафа
• Закрепите ввод на две шпильки, расположенные вокруг отверстия
• Зафиксируйте с помощью двух входящих в комплект гаек M6 с фланцем

Не требует сверления или доработки шкафа. Подходит для кабелей любого диаметра - щетины адаптируются под толщину проводов, не нарушая герметичность.

Преимущества

• Обеспечивает переход от IP20 к IP31 - значительное повышение уровня защиты без замены всего шкафа
• Гибкая щеточная система - не требует точного подбора диаметра кабелей, подходит для множества проводов одновременно
• Металлический корпус - устойчив к деформациям, не боится перегрева и химических воздействий
• Легко монтируется и демонтируется - не требует специальных инструментов
• Экономит время при сборке и обслуживании - можно прокладывать новые кабели без вскрытия шкафа

Ограничения применения

• Подходит только для шкафов LINEA N с подготовленными местами под шпильки - несовместим с другими типами шкафов
• Не обеспечивает водонепроницаемость - не применяется во влажных средах или на улице
• Не рассчитан на высокие давления или гидроудары - не используйте в условиях активного мытья или паровой очистки
• Щетина из металла не подходит для кабелей с очень мягкими оболочками - возможны повреждения при частых перемещениях

Примеры использования

• Шкафы управления насосами на водоканалах - защита от пыли и песка
• Автоматические линии на пищевых предприятиях - снижение риска загрязнения оборудования
• Системы автоматизации на заводах - обеспечение надежной работы контроллеров и датчиков
• Складские системы с конвейерами - защита от металлической стружки и пыли

Практические советы

• Перед установкой проверьте, что отверстие в шкафе точно соответствует размеру 390×115 мм - иначе ввод не закрепится
• Используйте только гайки M6 с фланцем из комплекта - другие крепежи могут не обеспечить достаточную герметичность
• Не затягивайте гайки слишком сильно - это может деформировать щетину и нарушить контакт с кабелями
• Проверяйте состояние щетины периодически - при длительной эксплуатации волокна могут износиться, особенно при частом введении/выведении кабелей
• Для кабелей с жесткой оболочкой рекомендуется предварительно смягчить углы - чтобы не повредить щетину при первом введении
